Tous les ports de votre ordinateur/PC expliqués

Observez votre ordinateur, qu'il soit fixe ou portable, et comptez le nombre de prises dont il est équipé. Maintenant, combien de ces prises reconnaissez-vous et utilisez-vous réellement ?

Il est fort probable que la plupart des gens ne connaissent l'utilité que de quelques prises, telles que l'USB ou le HDMI. Cependant, pour exploiter pleinement les capacités de votre machine, il est essentiel de se familiariser avec l'ensemble de son architecture et de ses connectiques.

Les ports représentent le principal moyen d'échange d'informations entre votre ordinateur et les appareils externes. Pour véritablement comprendre votre machine, il est nécessaire de saisir le rôle de chacune de ses prises.

Dans cet article, nous allons explorer les différents types de ports informatiques et la manière dont vous pouvez les utiliser pour interagir au mieux avec votre ordinateur. Et oui, il est toujours bon de s'intéresser au fonctionnement de nos ordinateurs 😉. C'est parti !

Qu'est-ce qu'un port informatique ?

Un port d'ordinateur est un point de connexion physique qui relie un ordinateur à un périphérique externe, permettant la transmission de données et l'obtention du résultat souhaité. Il s'agit essentiellement de l'interface, ou point de communication, entre un appareil externe et la carte mère du PC.

Les connecteurs possèdent deux extrémités : l'extrémité femelle (le port), située sur la carte mère, et l'extrémité mâle, qui est une fiche. L'union de ces deux éléments établit une connexion et permet la communication.

Les ordinateurs sont dotés de plusieurs types de ports, conçus pour différents types d'entrées et de sorties. Le plus connu d'entre eux est sans doute le port série. Il est utilisé pour connecter des périphériques tels que les souris et les claviers. Cette interface utilise un protocole série, transmettant les données sur une seule ligne de communication, bit par bit.

Outre le port série, de nombreux autres ports sont présents sur les PC et ordinateurs portables, anciens et récents, en fonction de leur date de fabrication. Connaître ces ports peut s'avérer bénéfique, car cela vous permettra d'exploiter tout le potentiel de votre appareil et de faciliter la transmission des données.

Il n'est pas indispensable que votre ordinateur dispose de tous les ports existants. Le nombre et les types de ports présents sur un ordinateur varient en fonction de la marque, du modèle, de l'année de fabrication et de l'usage auquel il est destiné.

Par exemple, le port PS/2, créé par la société informatique IBM, était couramment utilisé sur les anciens ordinateurs. Il a été progressivement remplacé par l'USB.

Examinons de plus près les différents types de ports informatiques qui existent ou qui ont existé. Plus vous en savez, mieux c'est.

Port série

Le port série est l'un des ports les plus répandus sur la plupart des ordinateurs. Ce port asynchrone sert à connecter des périphériques à un ordinateur, ce qui permet d'envoyer ou de recevoir des informations de manière séquentielle, un bit à la fois.

Source : Wikipédia

Le port série existe depuis longtemps et a été utilisé pour connecter divers types de périphériques, notamment les souris, les claviers, les manettes de jeu, et même les modems.

Également appelé port COM ou port RS-232, il affiche un taux de transfert de données plus lent que le port parallèle (que nous aborderons par la suite).

Il existe deux types de ports série : le DB25 et le DB9. Le DB25 possède 25 broches (comme son nom l'indique), tandis que le DB9 en compte 9.

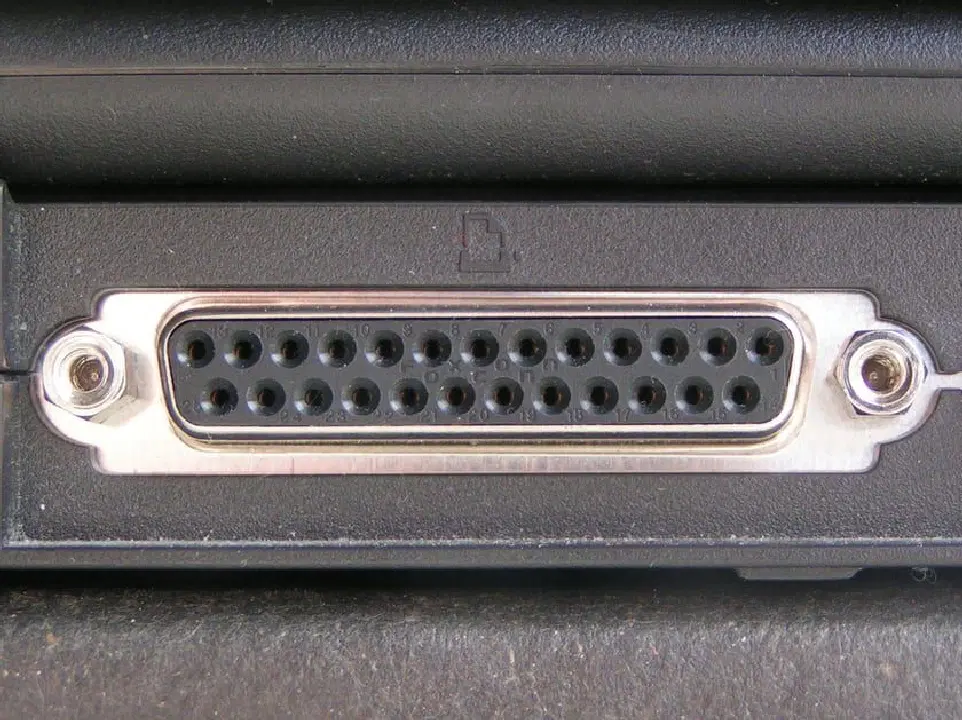

Port parallèle

Développé par Epson, le port parallèle est le deuxième type de port le plus courant sur les ordinateurs. Il est capable d'envoyer et de recevoir plusieurs bits de données simultanément, ce qui le rend plus performant qu'un port série, avec une vitesse de transmission plus élevée.

Source : Wikipédia

Ce port est principalement utilisé pour connecter des imprimantes et des scanners à l'ordinateur. Il possède 25 broches. Tout comme les ports série, les ports parallèles sont progressivement remplacés par l'USB. De fait, vous ne trouverez plus ce type de port sur la plupart des ordinateurs modernes.

L'USB offre une vitesse de transfert de données plus élevée avec une connexion plus petite. Les ports parallèles sont également connus sous les noms d'interface Centronics, port Centronics, port d'imprimante, port d'imprimante ligne et connecteur Centronics.

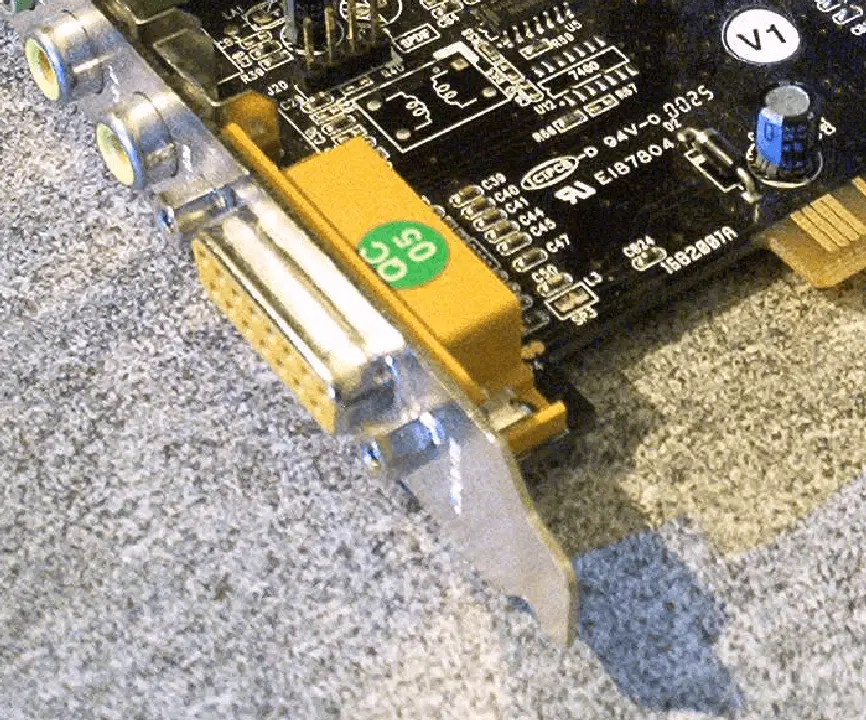

Port de jeu

Le port de jeu est un autre port présent sur les anciens ordinateurs IBM, désormais remplacé par l'USB. Comme son nom l'indique, ce connecteur E/S servait autrefois à connecter du matériel externe dédié aux jeux, comme les manettes de jeu, les joysticks et autres périphériques permettant de jouer sur l'ordinateur.

Source : Wikipédia

Il s'agit d'une prise à 15 broches qui a par la suite été intégrée aux cartes son. Vous ne trouverez pas ce type de port sur les appareils modernes, car l'USB a pris sa place.

À lire également : Les meilleures cartes mères Intel pour le gaming

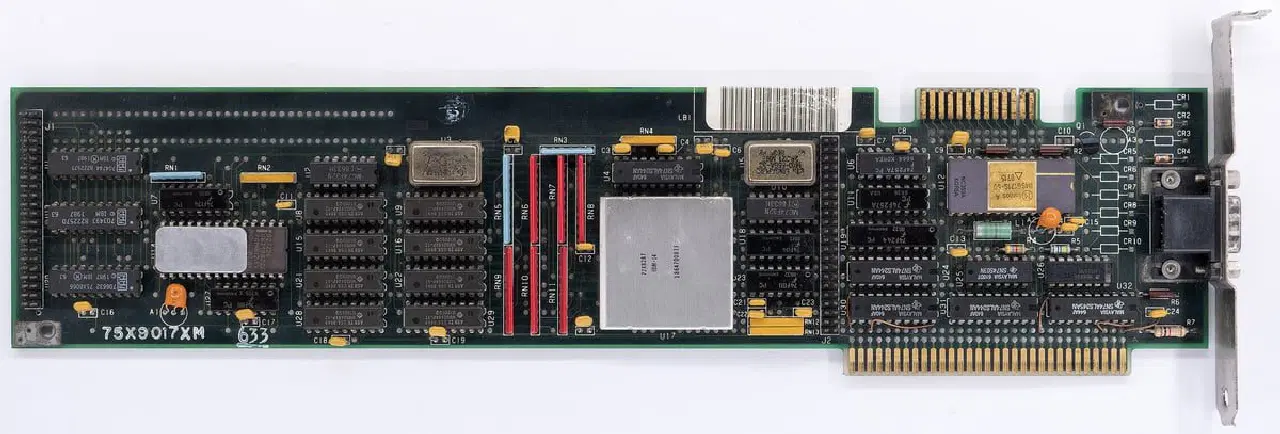

VGA

Le VGA (Video Graphics Array) est le port qu'un moniteur utilise pour se connecter à la carte graphique d'un PC. Le connecteur transmet les signaux vidéo à l'ordinateur via un périphérique.

Source : Wikipédia

Avant l'essor du HDMI, le VGA était la norme. Ce connecteur alimentait les écrans couleurs, mais la qualité d'affichage n'était pas aussi élevée. Il était doté de 15 broches, et existait en plusieurs tailles, allant de 0,23 mètre à plus de 9 mètres. Ce port est toujours présent sur certains modèles de PC, projecteurs, téléviseurs HD et cartes graphiques.

Si vous examinez votre moniteur, vous trouverez peut-être ce port. Il vous permet de diffuser des vidéos sur votre téléviseur via un périphérique externe, même si la qualité de l'image risque d'être perfectible.

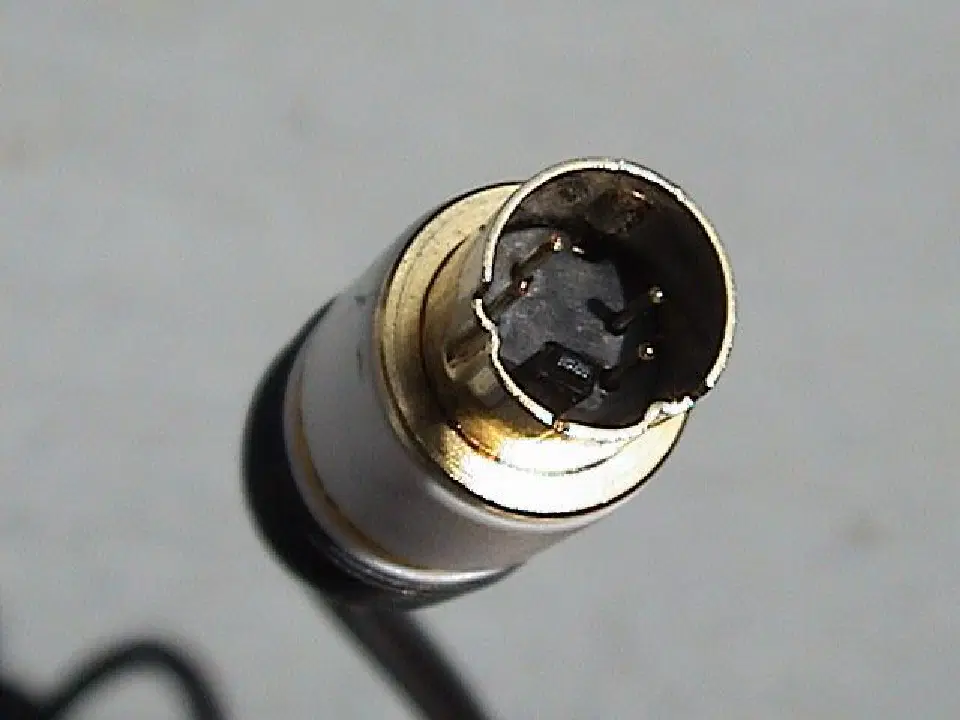

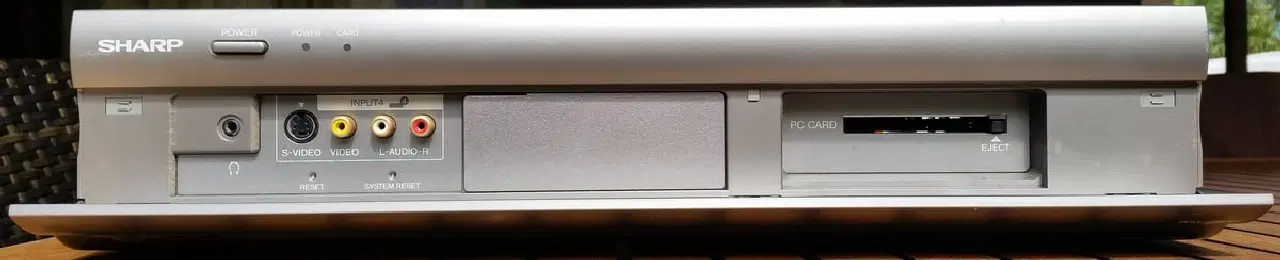

S-Vidéo

Les connecteurs S-Vidéo permettent d'envoyer et de recevoir des signaux vidéo de définition standard entre 480 et 576 pixels. Ils sont utilisés pour diffuser la vidéo d'origine vers la sortie : ordinateur, caméra vidéo, lecteur DVD ou téléviseur.

Source : Wikipédia

Les signaux S-Vidéo sont performants car ils peuvent transmettre toutes les données vidéo, notamment les informations de couleur et de luminosité, offrant ainsi une qualité d'image élevée à l'écran.

Les informations de luminosité et de couleur sont transmises à la sortie à l'aide de deux câbles distincts. Les ports S-Vidéo peuvent comporter différents nombres de broches, allant de 4 à 9.

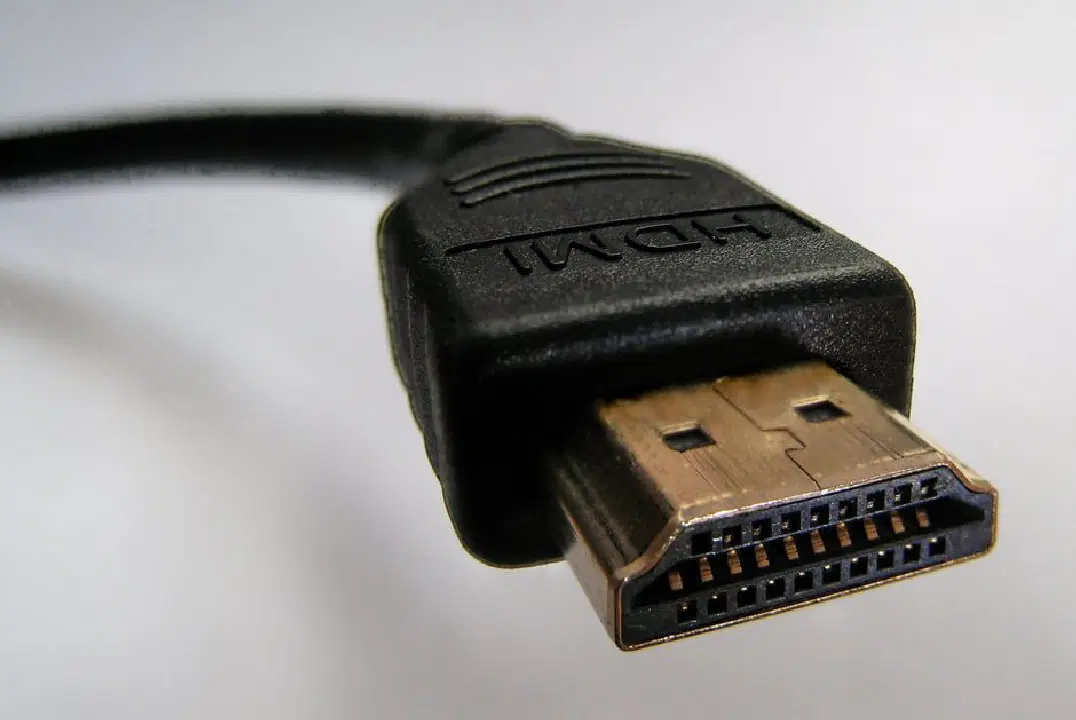

HDMI

Le HDMI est aujourd'hui un standard bien connu, puisque la plupart des ordinateurs et des téléviseurs modernes sont équipés d'un port HDMI. L'interface multimédia haute définition, ou HDMI, envoie et reçoit des signaux vidéo numériques haute résolution, ainsi que du son et des commandes d'appareils de qualité cinéma. Il est souvent utilisé lors de la configuration de deux moniteurs ou lors de la connexion à un écran externe supplémentaire.

Source : Wikipédia

Contrairement à d'autres ports vidéo, celui-ci transmet à la fois les signaux vidéo et audio sans compromettre la qualité de l'un ou de l'autre. Il possède 19 broches. La dernière version de ce port, le HDMI 2.1, est si performante qu'elle peut transmettre des signaux vidéo jusqu'à une résolution de 10K, tandis que les formats HDR dynamiques prennent en charge une bande passante de 48 Gbit/s.

Il n'est donc pas étonnant que de nombreuses cartes graphiques modernes, telles que la Nvidia RTX 3090, soient équipées de ports HDMI 2.1 qui permettent de les connecter à des moniteurs ou des téléviseurs pour une expérience optimale. Si vous souhaitez diffuser une vidéo sur un écran, celui-ci disposera certainement d'un port HDMI.

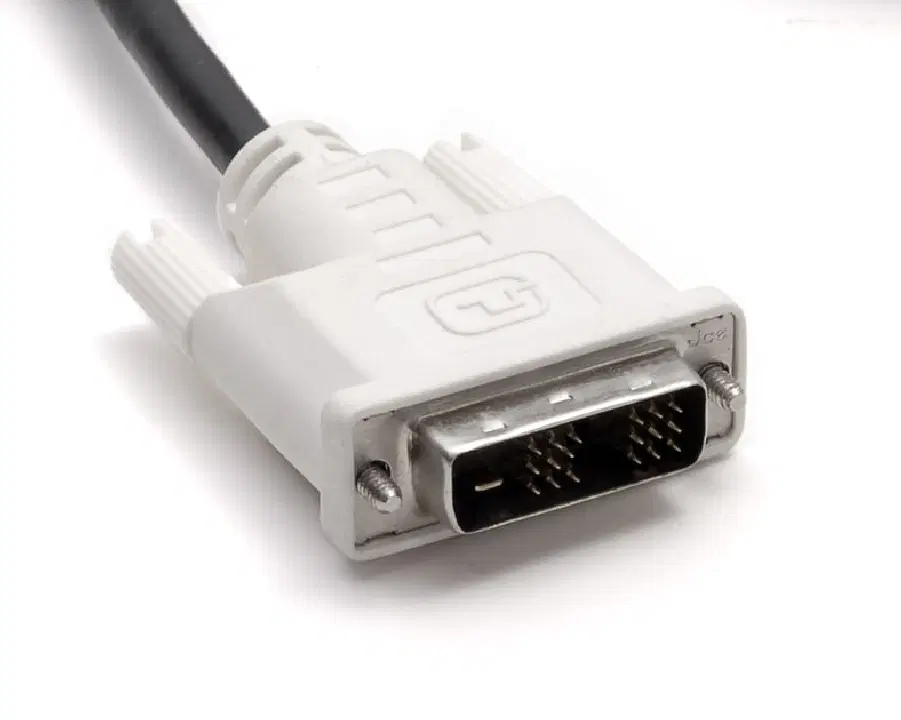

DVI

L'interface visuelle numérique, ou DVI, est un autre port d'affichage vidéo qui permet de transmettre des signaux vidéo pour afficher des appareils à des résolutions allant jusqu'à 2 560 x 1 600. Les ports DVI sont utilisés dans les écrans d'ordinateur, les projecteurs et certains téléviseurs.

Source : Wikipédia

Bien que le DVI soit encore utilisé, les ports HDMI sont plus répandus car, si toutes les interfaces HDMI peuvent transmettre des signaux audio, seules certaines interfaces DVI sont capables de le faire. De plus, le DVI est supérieur au VGA en termes de qualité d'image.

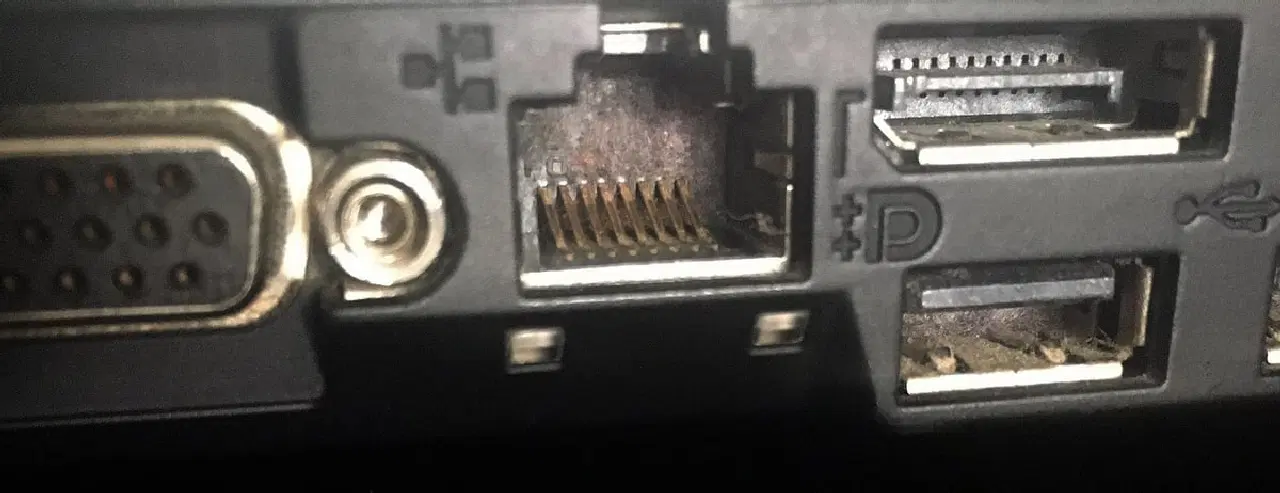

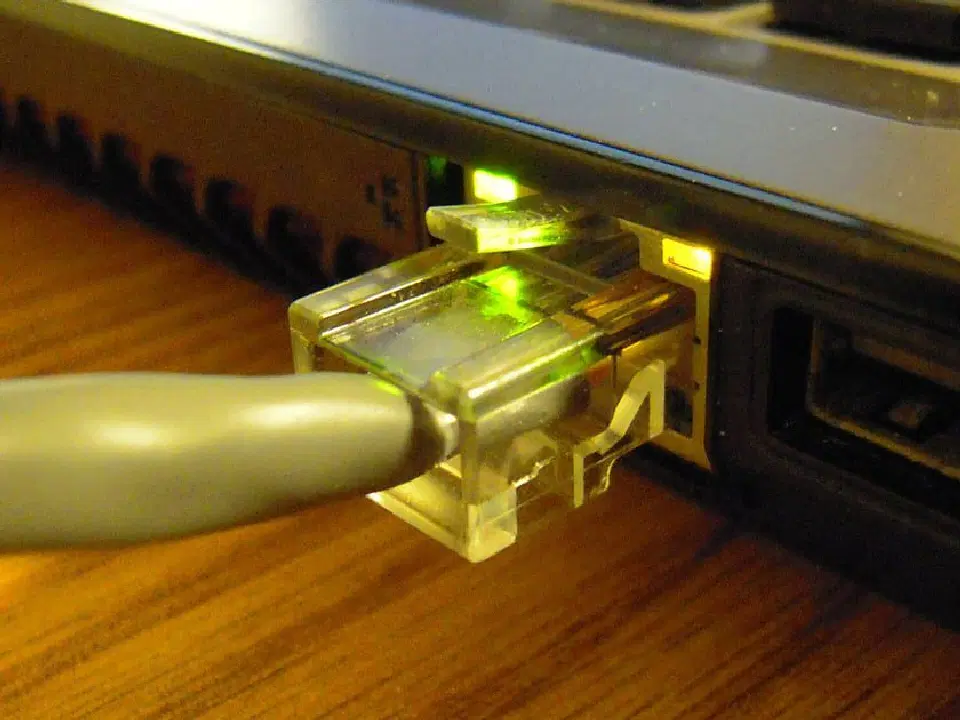

RJ45

Le port Ethernet ou port RJ45, également connu sous différents noms tels qu'adaptateur réseau ou prise réseau, est une interface où un appareil compatible Internet est connecté à un autre périphérique réseau.

Ce port relie votre ordinateur portable ou votre PC à un routeur ou un modem via le protocole Ethernet. Il possède généralement 8 broches et connecte les câbles Ethernet à un modem de données série.

Source : Wikipédia

Ce port est utilisé pour la mise en réseau Ethernet en connectant un appareil à des réseaux locaux (LAN) et à des réseaux étendus (WAN), permettant ainsi l'accès à Internet dans les foyers, les bureaux, les écoles, les universités et les centres de données.

Il sert également au transfert de données, car les ports RJ45 permettent un transfert de données à haut débit entre tous les appareils du réseau, y compris les fichiers, le contenu multimédia, les documents et d'autres formes de données.

Par ailleurs, certaines personnes l'utilisent pour connecter des caméras IP et des systèmes de sécurité au réseau afin de permettre la surveillance et la gestion à distance du système de sécurité.

RJ11

Le RJ11 est une interface téléphonique dotée de 6 broches, qui permet la connexion entre les appareils téléphoniques et les lignes.

Source : Amazon

Les ports RJ45 et RJ11 sont des ports de communication d'apparence similaire (bien que le nombre de broches soit différent). Le premier sert à la connexion Ethernet et le second est uniquement utilisé pour les connexions téléphoniques.

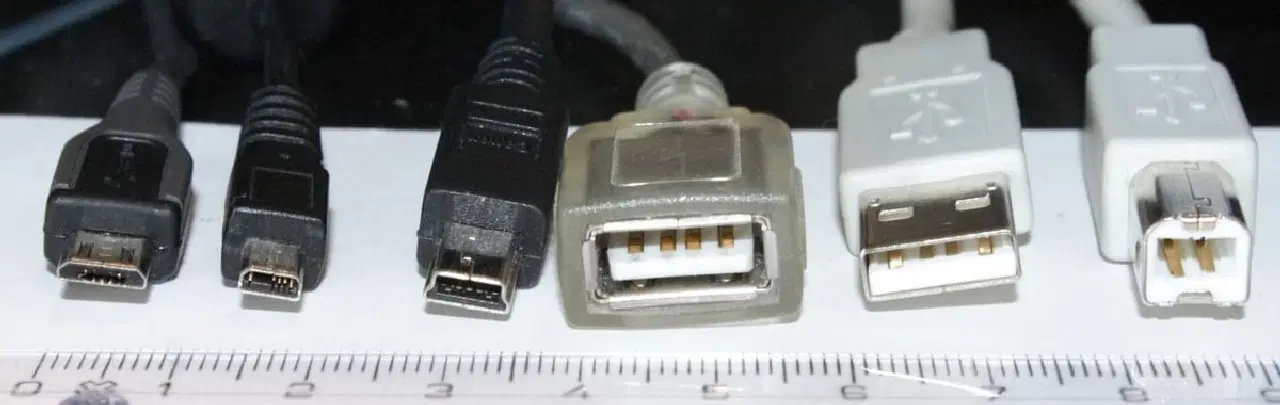

USB A, B, C, 3.0

Autrefois, les ordinateurs étaient équipés de nombreux types de ports (série, parallèle, jeu, etc.), mais l'USB est arrivé et les a tous regroupés dans un seul type de port.

L'USB, ou Universal Serial Bus, est une interface de connexion standard qui assure la liaison entre votre ordinateur et divers types de périphériques externes, généralement pour les communications de données numériques à courte distance. Grâce au port USB, les données numériques peuvent être transférées de manière fluide et rapide via des câbles USB.

Source : Wikipédia

De plus, ils permettent également le transfert d'énergie électrique vers les appareils qui en ont besoin. Vous pouvez brancher de nombreux types de câbles sur le port USB, notamment des adaptateurs réseau USB, des clés USB, des modems cellulaires pour Internet et même des imprimantes USB. Mieux encore, vous pouvez utiliser un seul clavier avec deux ordinateurs différents, à condition d'avoir le bon port USB !

Les clés USB sont également couramment utilisées pour partager des fichiers entre ordinateurs sans passer par un réseau. De nos jours, la plupart des appareils électroniques sont équipés de ports USB, notamment les téléphones, les ordinateurs portables, les PC, les tablettes, les enceintes Bluetooth, les montres et même certaines lampes high-tech.

Tous ces appareils prennent en charge différents types d'USB. Les clés USB peuvent être classées en fonction de deux catégories : leur conception physique et leur vitesse.

Voici un aperçu des types d'USB courants en fonction de leur conception physique :

• USB Type A – Le port USB le plus répandu, présent sur la plupart des ordinateurs portables et PC.
• USB Type B – Légèrement plus petit que le Type A et de forme carrée. Il est intégré à des périphériques externes tels que les scanners, les imprimantes et les disques durs.
• USB Type C – De petite taille et utilisé dans la plupart des appareils courants, tels que les smartphones et les enceintes Bluetooth. Il est très pratique et peut être branché sans se soucier du sens. Sa popularité et son adoption progressive à la place des ports de Type A traditionnels s'expliquent par le fait qu'il prend en charge une alimentation bidirectionnelle. Ainsi, non seulement il peut recharger votre téléphone à l'aide d'un ordinateur portable, mais votre ordinateur portable peut également être rechargé à l'aide d'un téléphone.
• USB Mini – Il s'agit de versions miniatures des connecteurs USB de Type A et de Type B utilisées dans les appareils photo portables, les anciens téléphones mobiles et certaines manettes de jeu. L'USB Mini est disponible en deux variantes, Mini USB A et Mini USB B.
• USB Micro – Ces ports sont utilisés dans les disques durs externes, qui nécessitent des transferts de données rapides et volumineux.
• Câble Lightning – Apple a introduit un autre connecteur USB, le câble Lightning, doté d'un connecteur de Type C à une extrémité et d'un connecteur rectangulaire à l'autre, avec la possibilité d'être inversé. Bien que ce câble ne puisse être utilisé que sur les appareils Apple (malheureusement), il permet une charge rapide pour ces appareils.

Les ports USB sont également différenciés en fonction de leur version et de leur vitesse. Selon la vitesse de transfert des données, les clés USB peuvent être classées en 4 catégories :

• USB 1.0 – Vitesse de transfert de données maximale : 12 Mbit/s
• USB 2.0 – Vitesse de transfert de données maximale : 480 Mbit/s
• USB 3.0 – Vitesse de transfert de données maximale : 5 Gbit/s
• USB 4.0 – Vitesse de transfert de données maximale : 40 Gbit/s

En fonction de leur conception et de leurs fonctionnalités, les ports USB sont intégrés dans différents appareils, en tenant compte de leurs besoins intrinsèques. Alors que l'USB a autrefois introduit une forme de standardisation en matière de ports, il existe désormais de nombreuses variantes d'USB. La dernière en date étant le câble Lightning, introduit par Apple, que nous avons déjà évoqué.

Quoi qu'il en soit, les ports USB de Type A et de Type C sont désormais les plus répandus dans les appareils.

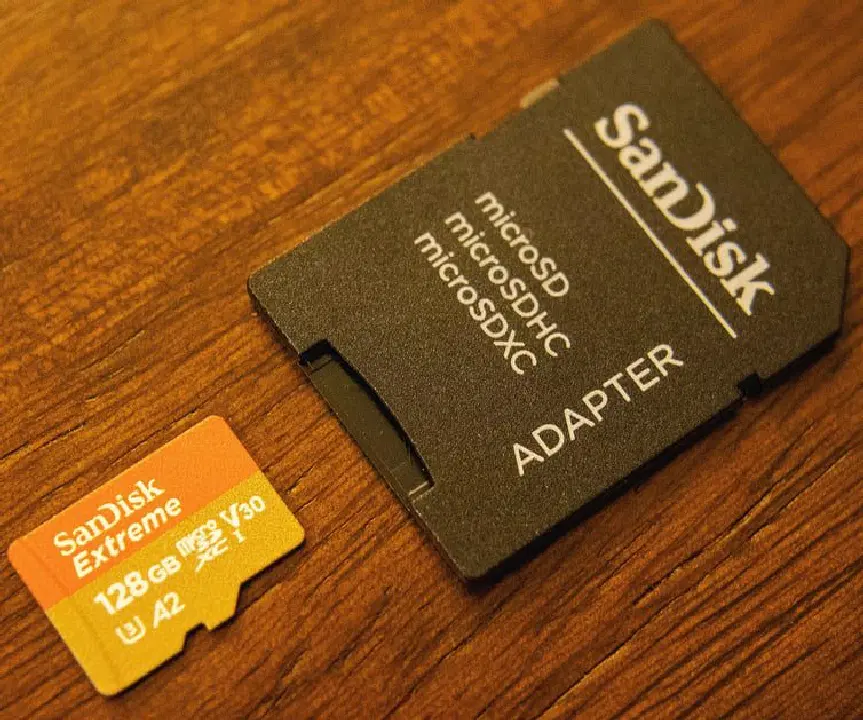

Lecteur de carte SD/carte Micro SD

Les cartes SD (Secure Digital) sont de minuscules cartes mémoire utilisées pour stocker ou transférer des données numériques, telles que des photos et des vidéos, sur des appareils portables. Les téléphones, appareils photo, lecteurs électroniques, lecteurs de musique, systèmes de navigation automobile, caméscopes numériques et appareils portables similaires sont généralement équipés d'une carte SD.

Source : Wikipédia

La plupart des ordinateurs portables et PC sont également dotés d'un lecteur de carte SD, une petite fente permettant d'insérer la carte SD. En insérant la carte dans la fente, vous permettez à votre ordinateur portable ou PC de lire le contenu de la carte SD et de transférer des données vers et depuis la carte mémoire flash.

Les sous-types de cartes SD comprennent les cartes Micro et Mini SD, toutes régies par la Secure Digital Association.

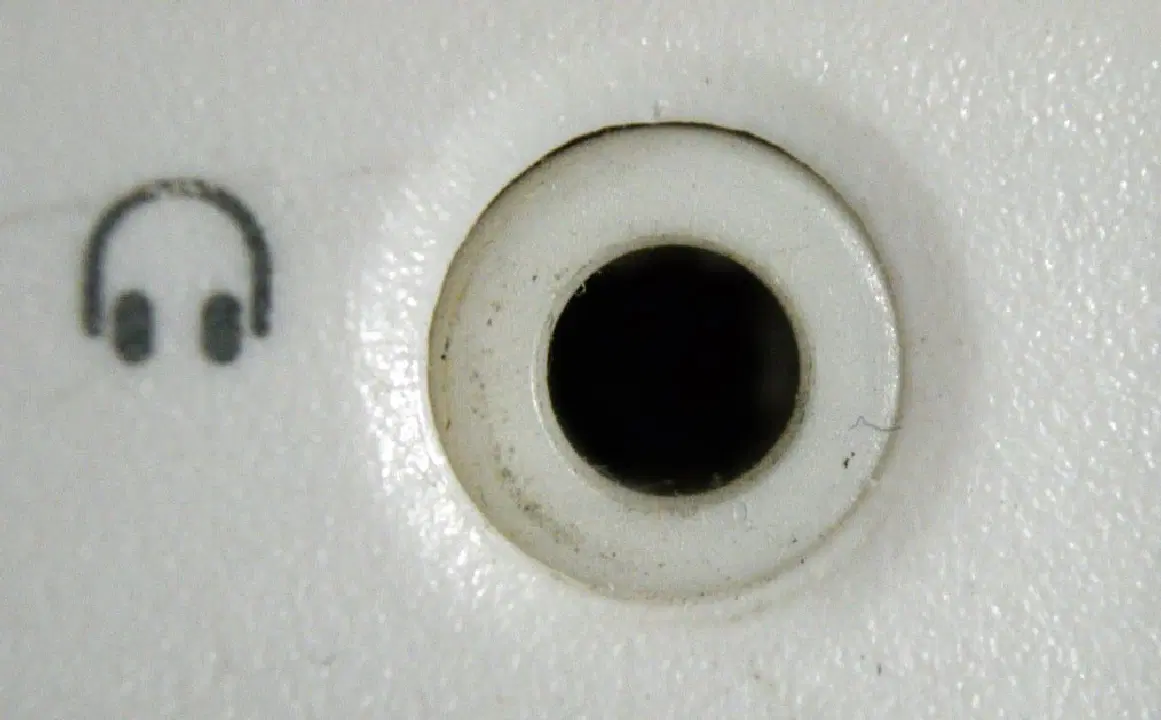

Microphone audio 3,5 mm

Un autre emplacement que vous trouverez sur la plupart des ordinateurs portables et ordinateurs est la prise microphone audio 3,5 mm, également appelée prise casque. Il s'agit de la prise audio standard de l'industrie (utilisée pour les micros et les écouteurs), et quel que soit la marque et le modèle, la plupart des appareils sont dotés d'une prise audio standard.

Source : Wikipédia

Les derniers modèles d'iPhone constituent l'exception, car ils ne disposent pas de prise casque. À la place, le même port est utilisé pour la charge et les écouteurs. Ce port permet également la connexion AUX pour diffuser de la musique depuis votre téléphone sur l'autoradio de votre voiture.

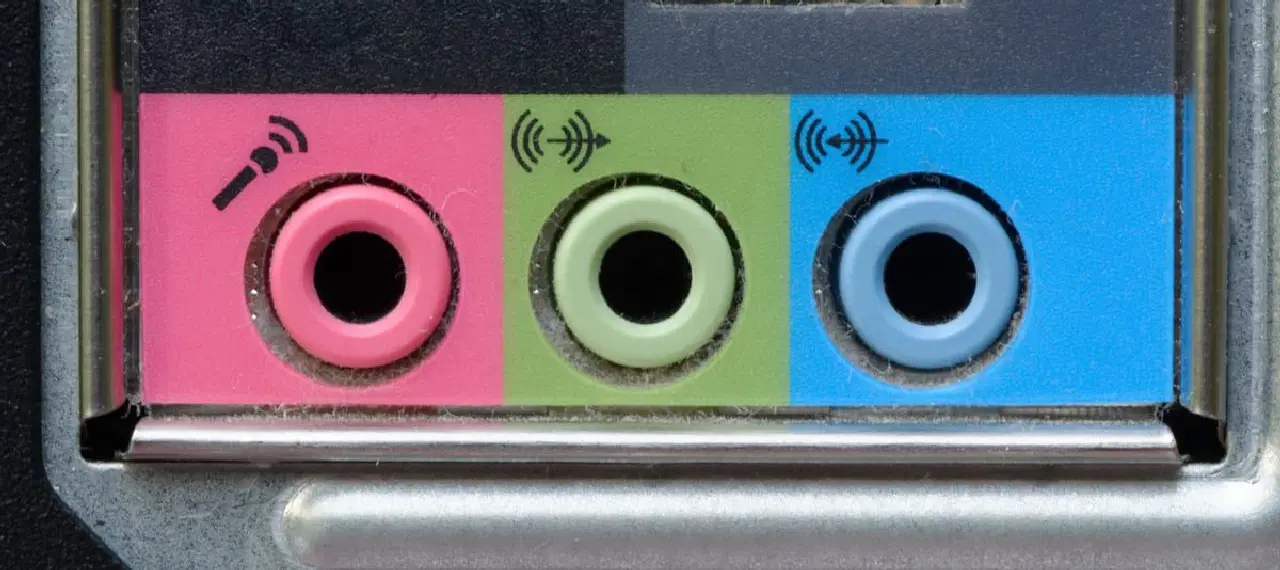

Ligne stéréo

La carte mère d'un PC possède plusieurs ports audio avec différentes fonctions et critères de compatibilité. Tous sont utilisés pour connecter votre PC à du matériel audio externe, tel qu'un micro, des écouteurs, des haut-parleurs, etc. Toutefois, grâce aux casques Bluetooth, vous pouvez désormais passer au sans-fil !

Source : Wikipédia

Les trois éléments principaux des ports audio de la carte mère sont l'entrée, la sortie et le microphone. L'entrée de ligne, de couleur bleue, permet de connecter des lecteurs MP3 et des lecteurs CD. Le port de sortie de ligne, de couleur verte, est utilisé pour connecter des amplificateurs et des enceintes stéréo.

Le microphone, de couleur rose, permet de connecter un micro. Les trois ports sont généralement des mini-jacks de 3,5 mm (1/8 pouce).

C/Sub, port latéral et port arrière

Outre les principaux ports audio mentionnés ci-dessus, d'autres ports audio facilitent également le fonctionnement des systèmes audio de vos appareils. Le port C/Sub (de couleur orange) permet de connecter le haut-parleur central/caisson de basse.

Source : Wikipédia

Les deux autres ports sont le port latéral et le port arrière. Le port latéral (de couleur grise) se connecte aux haut-parleurs latéraux et le port arrière (de couleur noire) se connecte au haut-parleur arrière. Il existe également une prise audio de 6,3 mm, mais elle est principalement utilisée sur les cartes mères haut de gamme et n'est pas aussi courante que celles de 3,5 mm.

Un port audio important que je dois également mentionner est le port S/PDIF (Sony/Philips Digital Interface). Il permet de connecter des appareils audio externes tels que des lecteurs DVD, des lecteurs Blu-ray, des CD ou des systèmes de cinéma maison. Il offre une meilleure qualité audio que les ports analogiques. Par conséquent, on le trouve principalement sur les cartes mères haut de gamme, et non sur les modèles bas de gamme.

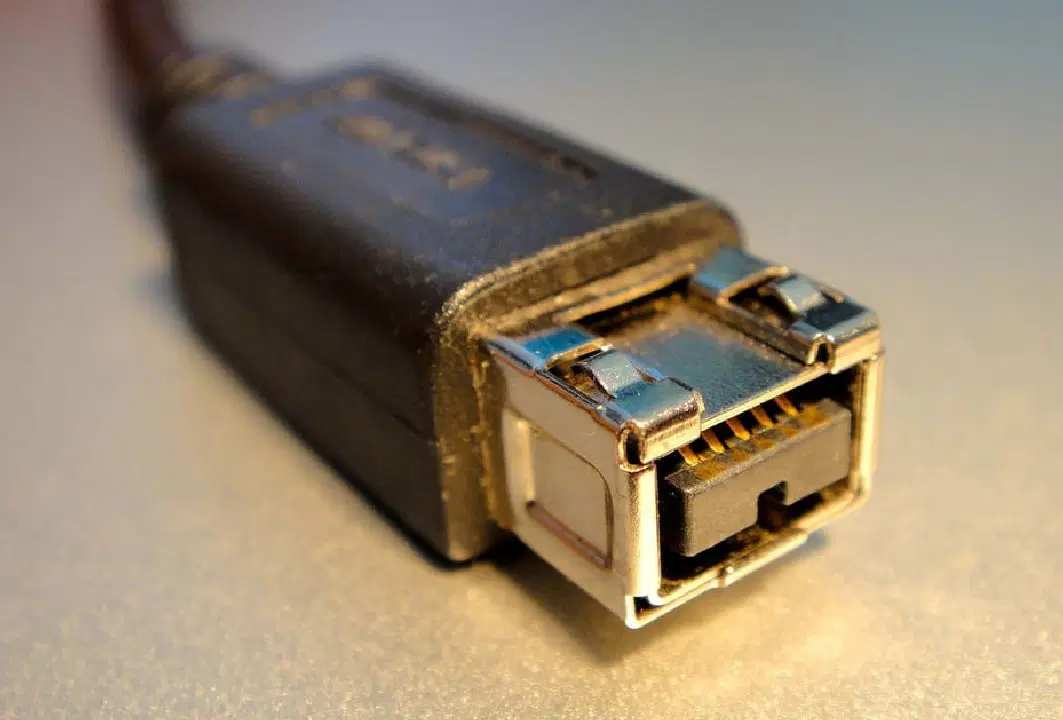

FireWire

Il existe un autre type de port qui permet de connecter des périphériques à l'ordinateur : le FireWire. Également connu sous le nom d'IEEE 1394, ce port connecte des appareils tels que des appareils photo, des scanners, des imprimantes, des disques durs et d'autres périphériques pour envoyer et recevoir des données.

Source : Wikipédia

Bien que l'USB joue plus ou moins le même rôle, il existe quelques différences essentielles entre les deux. Tout d'abord, FireWire peut gérer plus de données que l'USB pour les données audio et vidéo. L'USB 2.0, par exemple, peut transférer des données à un débit de 480 Mbit/s. De son côté, le FireWire 800 peut gérer 800 Mbit/s. Bien que l'USB 2.0 puisse gérer 127 appareils, le FireWire 800 n'en prend en charge que 63 au maximum.

Une autre distinction entre les deux réside dans le fait que l'USB est basé sur un réseau hôte, tandis que FireWire est basé sur un réseau pair-à-pair. Pour que l'USB puisse communiquer avec un autre appareil, un ordinateur est nécessaire pour former le réseau.

Une connexion FireWire peut être établie directement entre deux appareils, sans que l'ordinateur ne fasse office de médiateur. Cependant, l'objectif des deux types de connexion reste le même : connecter d'autres périphériques et transférer des données.

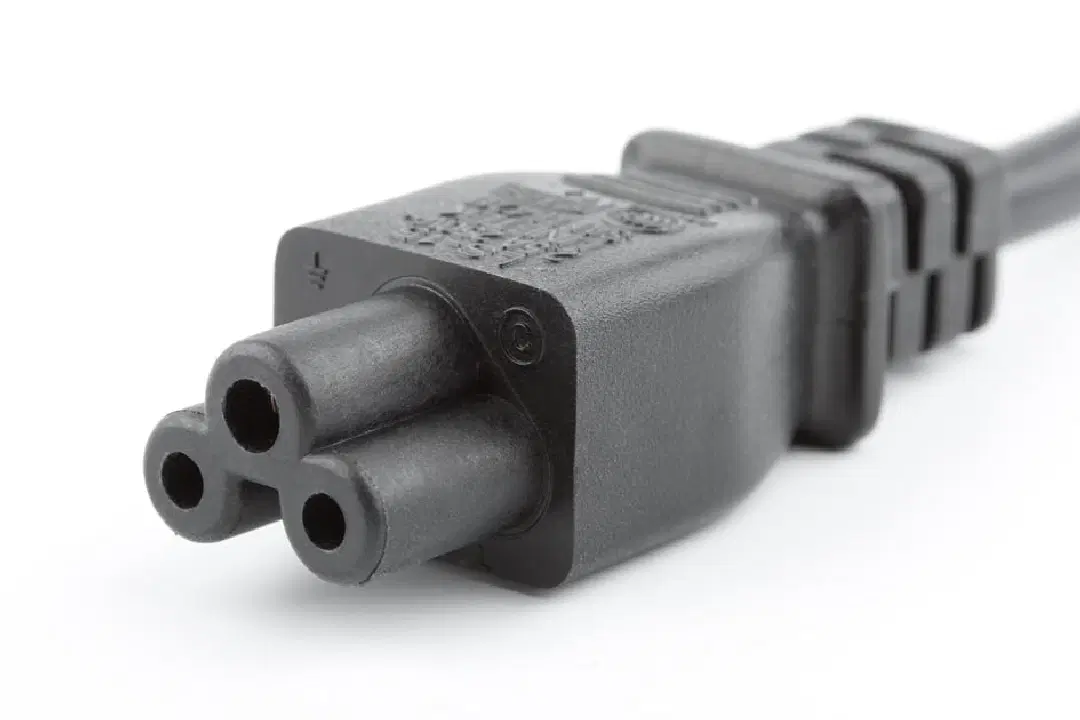

Connecteur CEI

Les connecteurs CEI sont un groupe de connecteurs qui répondent aux normes de la Commission électrotechnique internationale (CEI).

Source : Wikipédia

L'un des connecteurs les plus populaires est le CEI 320 C13/14, où 32 est le nombre de spécifications des connecteurs d'alimentation, et le C1 est la prise utilisée dans les secteurs AC et AV. Il s'agit de la version abrégée de la norme CEI 60320.

La prise C13 se branche dans la fiche C14, que l'on trouve principalement dans les panneaux encastrés ou les châssis des alimentations d'ordinateur.

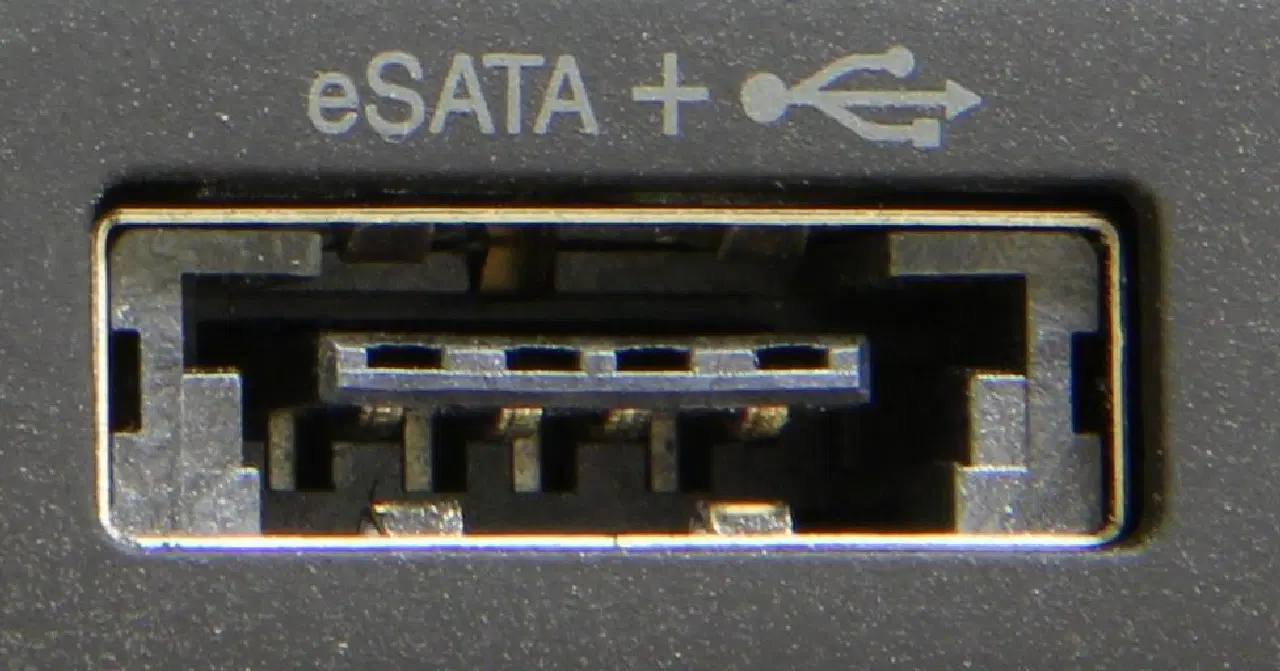

eSATA

Les normes Serial ATA (SATA) sont un nouveau format de stockage externe qui permet de connecter le PC à divers périphériques de stockage externes.

Source : Wikipédia

Son objectif est similaire à celui du FireWire et de l'USB, mais la vitesse de transfert de données de l'eSATA (External Serial Advanced Technology Attachment) est beaucoup plus rapide que celle des autres types de connexion. Sa vitesse est 3 fois supérieure à celle de ses concurrents.

DisplayPort

Le DisplayPort, comme son nom l'indique, permet de connecter un périphérique d'affichage et une source vidéo pour diffuser de la vidéo sur un ordinateur. Il transmet les signaux audio et vidéo simultanément et indépendamment, selon vos besoins.

Source : Wikipédia

La gamme de signaux vidéo va de 6 à 16 bits par canal de couleur, tandis que le canal audio comprend jusqu'à 8 canaux de 24 bits. La Video Electronics Standards Association (VESA) a développé le DisplayPort afin de remplacer d'autres options d'affichage importantes et performantes, telles que le DVI et le VGA.

Il est encore largement utilisé, car le DisplayPort prend en charge les images haute résolution avec un nombre de broches correct. Le taux de transfert des données peut atteindre 17,28 Gbit/s, ce qui en fait une option rapide.

Cardbus

Le Cardbus est l'une des deux extensions de la norme PCMCIA qui permet d'étendre la bande passante du bus à 32 bits à 33 MHz.

Source : Wikipédia

La carte PC est utilisée pour ajouter des fonctionnalités périphériques et du matériel supplémentaire à un PC ou un ordinateur portable.

En guise de conclusion

Votre PC ou ordinateur portable possède un grand nombre de ports, chacun étant conçu pour assurer le bon fonctionnement de deux appareils : votre PC et votre périphérique, qui communiquent et échangent des données entre eux.

Même si l'arrivée de nouveaux ports a rendu les anciens obsolètes (comme l'USB l'a fait avec les ports de jeu et plusieurs autres), il est essentiel de connaître l'architecture des anciens et des nouveaux ordinateurs pour mieux comprendre les appareils que vous utilisez. Cet article a permis de passer en revue la plupart des ports qu'il est utile de connaître.

Pour aller plus loin dans vos connaissances, n'hésitez pas à vous intéresser à l'histoire des différentes générations d'ordinateurs.
