Comment installer une alimentation (PSU) sur votre PC
L'unité d'alimentation (PSU), souvent appelée bloc d'alimentation, représente un élément fondamental au sein de tout système informatique. Elle assure la distribution de l'énergie nécessaire au bon fonctionnement de chaque composant, allant de la carte mère au processeur, en passant par la carte graphique. Bien que l'installation d'un bloc d'alimentation puisse paraître complexe en raison du nombre important de câbles impliqués, ce guide vous accompagnera pas à pas à travers le processus. L'alimentation est généralement l'un des derniers composants à être installé dans le boîtier, juste après la carte graphique. Que vous soyez novice en matière d'assemblage PC ou que vous souhaitiez simplement mettre à niveau votre configuration actuelle, découvrons ensemble comment intégrer correctement l'alimentation à votre ordinateur.
Installation du bloc d'alimentation dans un PC : Guide détaillé (2023)
Ce guide a pour objectif de vous aider non seulement à installer physiquement votre bloc d'alimentation, mais aussi à connecter correctement les différents câbles d'alimentation. Nombreux sont les débutants qui se sentent intimidés par cette tâche, mais rassurez-vous, nous allons tout clarifier. À la fin de cet article, vous saurez précisément où chaque câble doit être branché sur la carte mère. Voici donc un tutoriel détaillé sur l'installation du bloc d'alimentation (PSU) à l'intérieur de votre boîtier PC.
Éléments à prendre en compte avant l'achat d'une alimentation
Vérification de la puissance nominale du bloc d'alimentation
Avant toute installation, il est impératif de s'assurer que votre bloc d'alimentation est adapté à votre configuration. Pour ce faire, calculez la consommation électrique totale de l'ensemble de vos composants et comparez-la à la puissance maximale que peut fournir le bloc. Il est généralement conseillé d'opter pour une alimentation dont la puissance est supérieure d'au moins 150 à 200 watts à la consommation calculée. Cette marge permettra de faire face aux éventuels pics de puissance.
Pour évaluer précisément la puissance nécessaire à votre système, vous pouvez recourir à des outils en ligne comme le calculateur d'alimentation d'OuterVision (visitez). Il est également important de noter que certains fabricants peuvent surestimer les capacités de leurs produits. Privilégiez les marques reconnues et consultez les avis d'utilisateurs avant de procéder à l'achat.
Vérification de la certification 80 Plus
Image courtoisie de : Cooler Master (page web)
Méfiez-vous des alimentations affichant une puissance élevée à un prix anormalement bas. Elles pourraient ne pas fournir la puissance annoncée et risqueraient d'endommager vos composants. Pour vous assurer de la qualité de votre bloc d'alimentation, recherchez la certification 80 Plus.
Le label 80 Plus certifie les alimentations en fonction de leur efficacité énergétique, avec des niveaux tels que Bronze, Silver, Gold et Platinum. L'alimentation étant un élément essentiel, il est important d'investir dans un modèle de qualité pour éviter tout problème.
Vérification des connecteurs d'alimentation disponibles
Votre bloc d'alimentation doit disposer de suffisamment de connecteurs pour alimenter votre CPU et votre GPU. Certaines cartes mères nécessitent des connecteurs doubles pour le processeur, et les cartes graphiques haut de gamme, comme la GeForce RTX 4090, exigent au moins trois connecteurs PCIe à 8 broches. Il arrive que certaines alimentations à forte puissance (même des modèles de 1000 W) n'aient pas tous les connecteurs nécessaires. Assurez-vous donc de la compatibilité entre vos composants et de la présence des connecteurs requis sur votre alimentation.
Matériel nécessaire pour installer le bloc d'alimentation dans un PC
Rassemblement des outils indispensables
Avant de débuter l'assemblage, rassemblez tous les outils et matériaux nécessaires. Pour l'installation du bloc d'alimentation, vous aurez besoin d'un tournevis cruciforme. Choisissez un espace de travail propre, exempt d'électricité statique (évitez les moquettes). Le port d'un bracelet antistatique est vivement conseillé pour prévenir les décharges électrostatiques.
Installation des composants principaux dans le boîtier du PC
Avant d'installer l'alimentation, assurez-vous que la carte mère est déjà en place dans le boîtier, avec tous les composants essentiels tels que le processeur (par exemple, l'Intel Core i9-13900K), la mémoire vive (RAM) et les périphériques de stockage. Les disques durs (HDD) et les SSD SATA 2,5 pouces doivent également être préinstallés.
Vérifiez que la carte mère, les disques de stockage, le processeur et son système de refroidissement sont installés à l'intérieur du boîtier. Laissez de côté la carte graphique pour le moment, car il est plus facile de gérer les câbles sans elle. Il est recommandé de connecter d'abord les câbles d'alimentation et ensuite d'installer la carte graphique avec ses connecteurs PCIe (détaillés ci-après).
Connexion des câbles d'alimentation du bloc d'alimentation

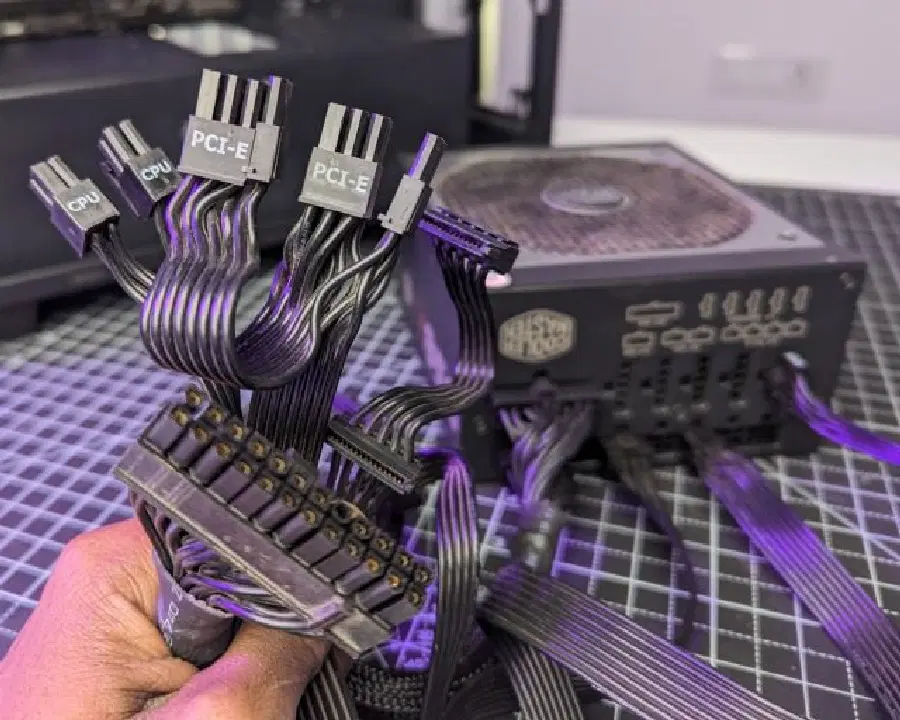

Si votre bloc d'alimentation est semi-modulaire ou entièrement modulaire, branchez tous les câbles nécessaires avant de l'installer dans le boîtier. Si vous possédez un modèle non modulaire, vous pouvez passer cette étape. Dans le cas contraire, assurez-vous que les câbles suivants sont connectés avant de placer le bloc d'alimentation dans le boîtier :
- Connecteur d'alimentation 24 broches : il alimente la carte mère, qui distribue ensuite l'énergie aux autres composants.
- Connecteur d'alimentation CPU : il alimente le processeur. Certaines cartes mères peuvent nécessiter deux connecteurs à 8 broches, vérifiez la documentation.
- Connecteurs d'alimentation PCIe : ils alimentent la carte graphique. Le nombre de connecteurs à 6 ou 8 broches nécessaires dépend du modèle et de la marque de votre carte.
- Connecteurs d'alimentation périphériques (MOLEX et SATA) : ils sont utilisés pour vos périphériques de stockage (HDD ou SSD SATA) et d'autres éléments tels que les ventilateurs, l'éclairage RGB, etc. Il est conseillé de brancher au moins un connecteur SATA, mais si vous utilisez plusieurs disques ou périphériques, vous aurez peut-être besoin de deux connecteurs. Consultez la documentation de votre alimentation et de vos autres composants pour déterminer le nombre exact de connecteurs nécessaires.
Note : Si votre alimentation n'est pas modulaire, vous pouvez poursuivre le guide d'installation et simplement ne pas utiliser les câbles superflus.
Comment installer le bloc d'alimentation dans le boîtier du PC

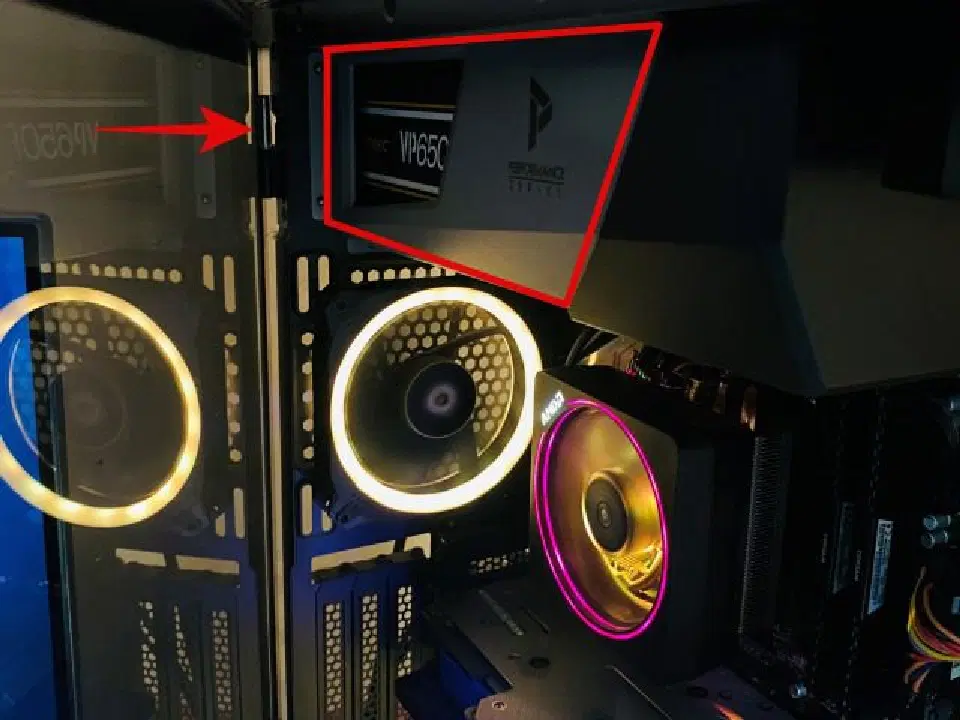

1. Une fois que vous êtes prêt avec votre alimentation et vos outils, déterminez où installer le bloc d'alimentation. La plupart des boîtiers modernes sont dotés d'un compartiment dédié en bas, mais certains peuvent le proposer en haut. Assurez-vous que le ventilateur du bloc d'alimentation bénéficie d'une ventilation adéquate dans sa position finale.

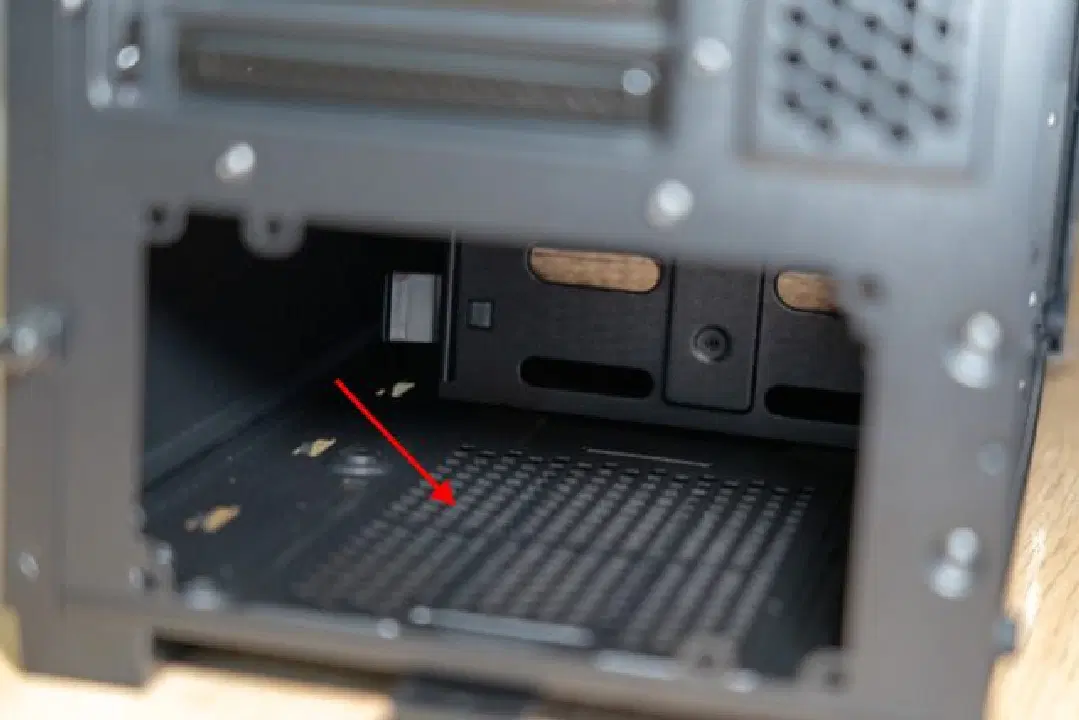

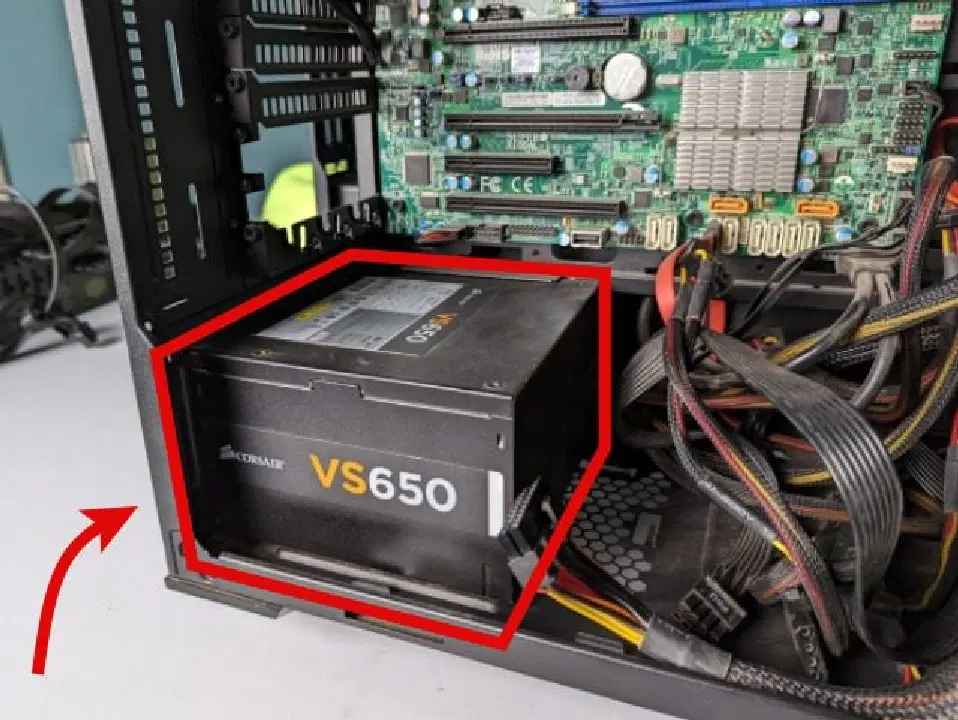

2. Placez le bloc d'alimentation dans son emplacement désigné, en veillant à ce que son ventilateur coïncide avec les ouvertures de ventilation du boîtier. Dans la majorité des cas, le ventilateur doit être orienté vers le bas.
Note : Le ventilateur de l'alimentation doit être aligné avec les grilles d'aération de votre boîtier. Si le ventilateur est bloqué en position basse, inversez l'orientation de l'alimentation pour garantir un refroidissement adéquat.

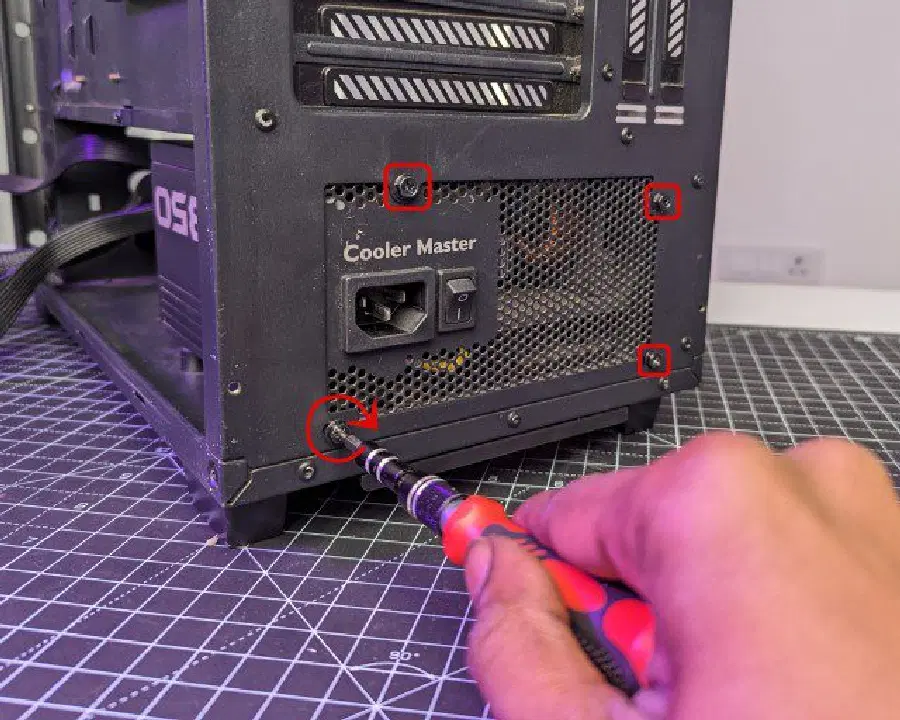

3. Une fois correctement positionnée, fixez l'alimentation au boîtier à l'aide de vis. Serrez les vis en diagonale pour répartir la pression et éviter toute tension excessive sur un côté.
Connexion de l'alimentation aux composants de la carte mère
L'alimentation étant désormais installée dans le boîtier, il est temps de passer à l'étape cruciale : la connexion des câbles aux connecteurs appropriés sur la carte mère. Voici comment procéder efficacement :

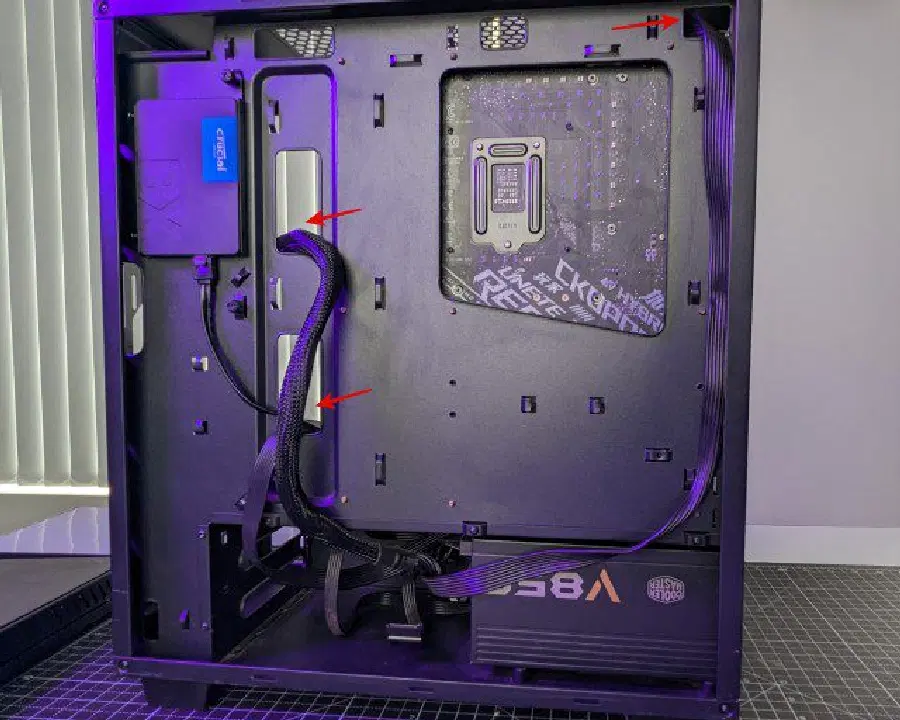

1. Commencez par rassembler tous les câbles de l'alimentation et faites-les passer par l'arrière du boîtier (le côté opposé à la vitre). Cette première étape permet une gestion basique des câbles. Prenez chaque connecteur d'alimentation et guidez-le vers l'ouverture de gestion des câbles la plus proche de son emplacement sur la carte mère. Le manuel de votre carte mère vous indiquera précisément où brancher chaque connecteur.
Voici un exemple de gestion des câbles dans notre montage. Si votre boîtier ne propose pas d'options de routage de câbles optimales, faites au mieux avec les possibilités disponibles.
2. Commencez par connecter le câble d'alimentation de la carte mère à 24 broches et les connecteurs d'alimentation du CPU à 8 broches dans leurs emplacements correspondants. Appuyez fermement pour vous assurer que les connecteurs sont bien enclenchés. La butée du câble doit correspondre à celle de la carte mère. Il en va de même pour le connecteur d'alimentation du CPU.

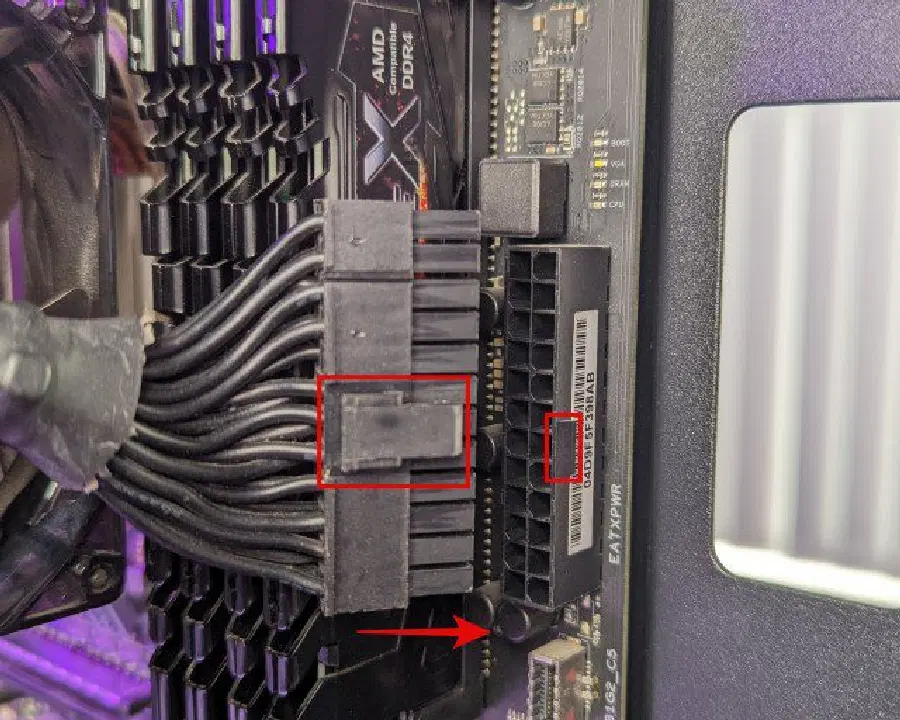

Connecteur d'alimentation de la carte mère 24 broches

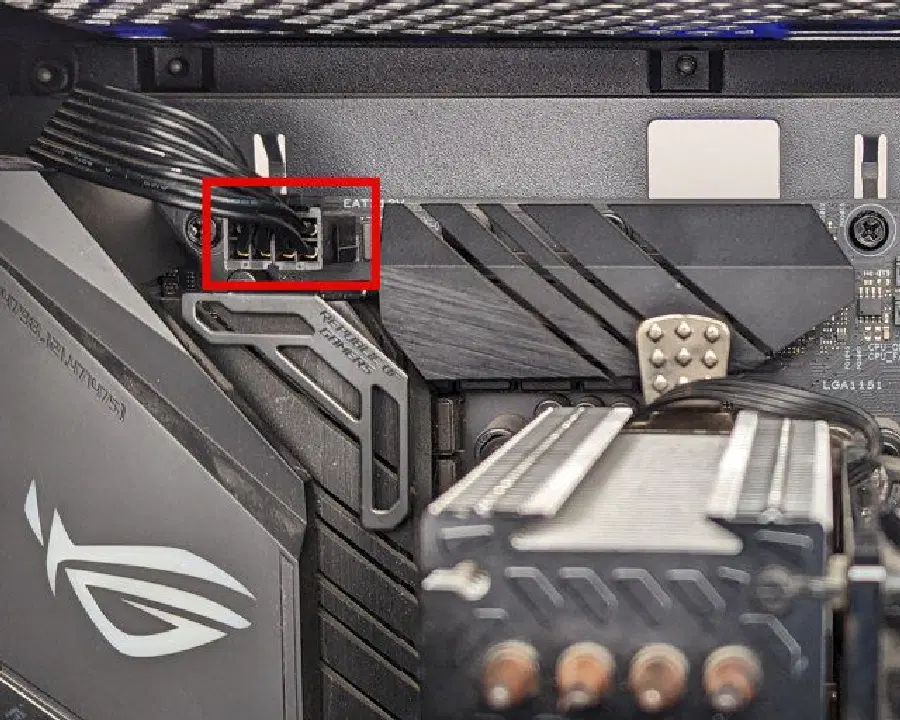

Connecteur d'alimentation du processeur à 8 broches

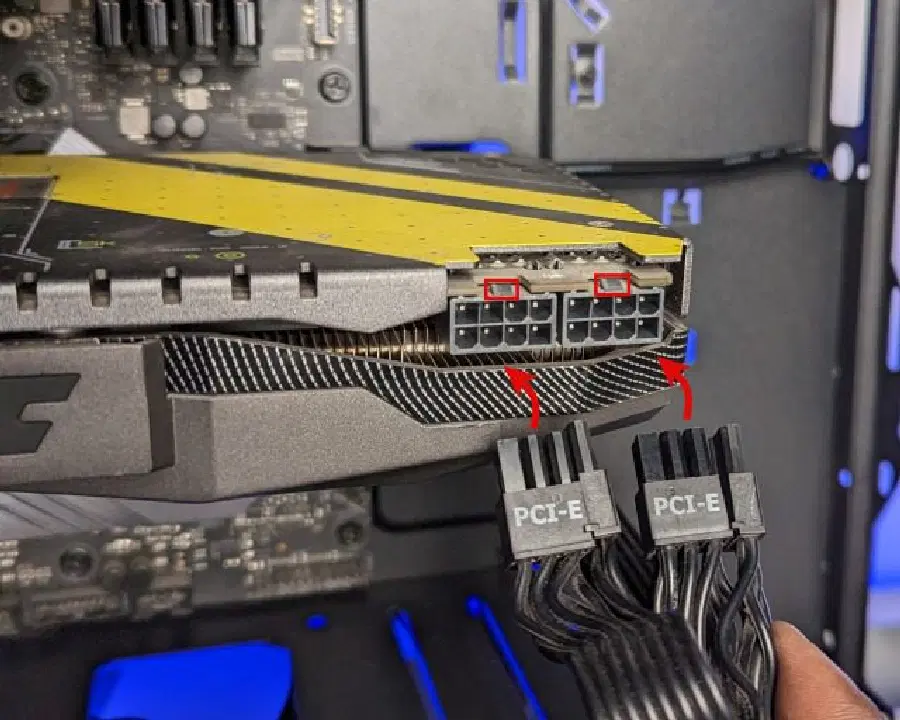

6. Installez ensuite la carte graphique sur la carte mère et vissez-la dans le boîtier. Localisez les connecteurs d'alimentation de votre carte graphique et branchez les connecteurs PCIe à 8 ou 6 broches nécessaires à son fonctionnement. L'orientation du connecteur PCIe peut varier selon les GPU. Faites attention aux encoches qui doivent s'aligner. Elles peuvent parfois se trouver du côté opposé.
Note : Les cartes graphiques Nvidia Founders Edition sont souvent dotées de connecteurs à 12 ou 16 broches, présents sur les nouvelles alimentations ATX 3.0. Si vous avez une ancienne alimentation, utilisez l'adaptateur fourni avec le GPU. Connectez le nombre requis de connecteurs PCIe à 8 broches à l'adaptateur, puis le connecteur à 12 ou 16 broches à votre carte graphique Nvidia.

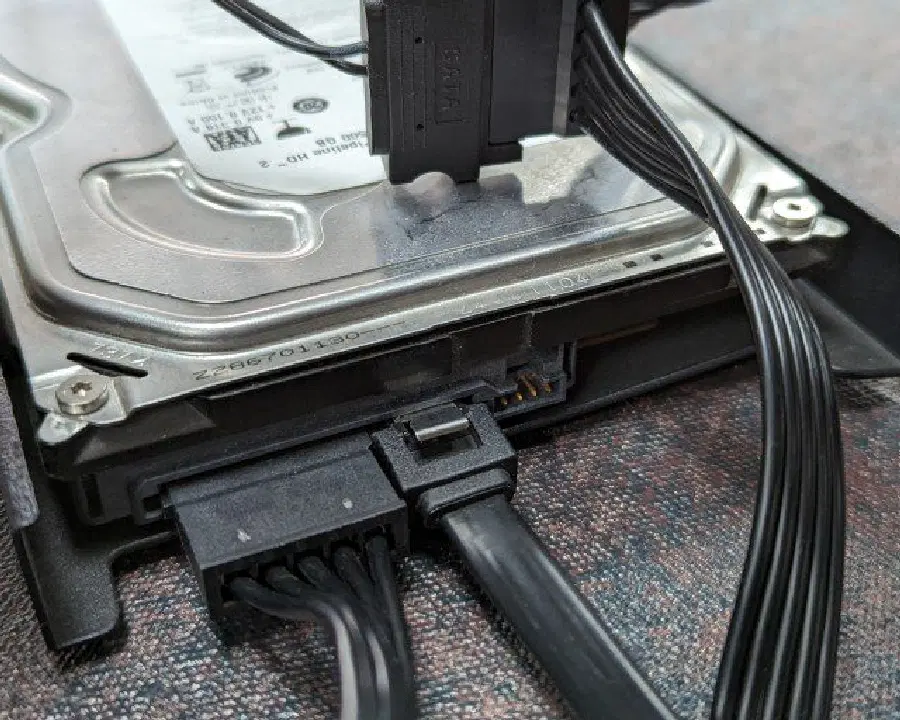

7. Branchez les connecteurs d'alimentation SATA à vos disques durs ou SSD après les avoir alignés. Connectez également les connecteurs SATA ou MOLEX nécessaires pour les autres périphériques, tels que l'éclairage RGB ou les ventilateurs.

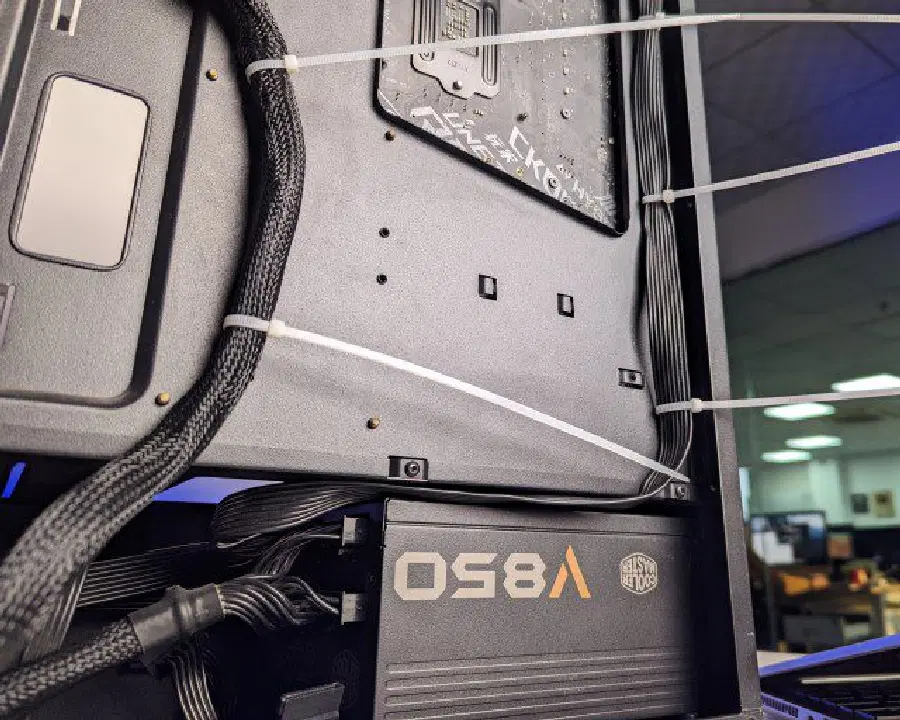

8. Félicitations, vous avez installé avec succès l'alimentation et connecté ses câbles à la carte mère. Il reste cependant quelques étapes pour parfaire le montage. Utilisez des attaches de câbles pour optimiser la gestion des câbles et améliorer le flux d'air à l'intérieur du boîtier. Un câble bien rangé donne un aspect plus propre à votre PC.
9. Vous pouvez maintenant terminer l'assemblage de votre PC, s'il reste des éléments à installer. Remettez en place les panneaux latéraux du boîtier et fixez-les avec des vis. Branchez le câble d'alimentation principal à l'arrière de l'alimentation, puis la fiche à une prise. Si vous avez une alimentation de 1300 W ou plus, vous devrez peut-être la brancher sur une prise 16 A. Vérifiez auprès d'un électricien, car votre alimentation pourrait fonctionner de manière plus optimale sur une prise avec un ampérage plus élevé.
Pour ceux qui se demandent, voici ce que signifient les symboles de l'interrupteur d'alimentation. Une barre (-) signifie « ON » et un cercle (O) « OFF ».
10. Et voilà ! Nous espérons que vous avez réussi l'installation de votre alimentation et que votre nouvel ordinateur est opérationnel. Si vous avez correctement installé tous les composants et connecté l'interrupteur d'alimentation à la carte mère, votre PC devrait démarrer en appuyant sur le bouton d'alimentation du boîtier.
FAQ sur l'installation du bloc d'alimentation
Comment allumer mon PC ? Que signifient les symboles sur l'interrupteur à côté de la prise d'alimentation du bloc ?
Pour allumer votre PC, basculez l'interrupteur du bloc d'alimentation sur la position "ON", représentée par le symbole de la barre. Ensuite, appuyez sur le bouton d'alimentation du boîtier pour démarrer l'ordinateur. Le cercle sur l'interrupteur du bloc d'alimentation signifie qu'il est en position "OFF". Ne manipulez jamais l'interrupteur lorsque le PC est allumé, mais vous pouvez l'utiliser pour forcer l'arrêt en cas de besoin en maintenant le bouton d'alimentation enfoncé.
Mon PC doit être mis à niveau et l'ancien bloc d'alimentation n'est pas compatible. Puis-je simplement échanger les blocs d'alimentation ?
Oui, vous pouvez facilement remplacer un ancien bloc d'alimentation par un nouveau. Commencez par retirer l'ancien bloc en prenant note de l'emplacement des connecteurs. Ensuite, suivez notre guide pour installer le nouveau bloc à la place.
Dois-je brancher le bloc d'alimentation sur une prise 16 A ou un ampérage inférieur est-il suffisant ?
La prise 16 A n'est nécessaire que pour les alimentations haut de gamme. L'ampérage nécessaire au bon fonctionnement de votre bloc est indiqué au dos de celui-ci. Vous pouvez alors décider si une prise 16 A est nécessaire ou non.
Est-il nécessaire de connecter mon alimentation à un onduleur ?
Il n'est pas indispensable de connecter votre bloc d'alimentation à un onduleur, car les alimentations sont dotées de mécanismes de protection contre les coupures de courant. Cependant, si vous effectuez des tâches importantes sur votre PC, un onduleur vous évitera toute perte de données. Les arrêts brusques dus à une coupure de courant peuvent également endommager les périphériques de stockage. Il est donc conseillé d'investir dans un onduleur pour éviter de perdre des données.
Dans quelle orientation installer l'alimentation ? Le ventilateur doit-il être vers le haut ou vers le bas ?
L'orientation de l'alimentation dépend de l'emplacement des ouvertures de ventilation de votre boîtier. Assurez-vous simplement que le ventilateur est orienté de manière à pouvoir aspirer de l'air frais pour refroidir le bloc d'alimentation.
Installez l'alimentation dans le boîtier de votre ordinateur
Voilà tout ce qu'il faut savoir pour l'installation d'un bloc d'alimentation (PSU). En suivant ces étapes, vous devriez être en mesure d'installer votre alimentation dans votre boîtier sans problème. Bien que le processus puisse paraître complexe en raison des câbles et des composants coûteux, il est beaucoup plus simple si vous suivez attentivement notre guide. L'installation de l'alimentation étant l'une des dernières étapes de l'assemblage de votre PC, nous espérons que votre construction est maintenant terminée. Si vous avez des questions ou rencontrez des difficultés, n'hésitez pas à nous les poser dans la section commentaires ci-dessous.
