La carte mère joue un rôle fondamental dans l’assemblage d’un ordinateur. Elle sert de plateforme centrale où se connectent la plupart des composants essentiels, tels que le processeur (CPU), la carte graphique (GPU), la mémoire vive (RAM) et les dispositifs de stockage. C’est en quelque sorte l’ossature de votre machine, et son installation est une des premières étapes lors de la construction d’un PC. Il est donc primordial de s’assurer que la carte mère est solidement fixée au boîtier avant d’installer le GPU ou de brancher l’alimentation. Bien que l’installation d’une carte mère puisse sembler complexe, elle est tout à fait réalisable en suivant quelques étapes clés. Que vous construisiez un nouvel ordinateur ou que vous mettiez à niveau votre configuration existante, voici comment installer votre carte mère avec succès.
Guide détaillé pour l’installation de la carte mère (2023)
Ce guide vous accompagnera pas à pas, en abordant également le branchement des connecteurs du panneau avant du boîtier, une étape souvent source de confusion pour les constructeurs de PC. Suivez ces instructions pour une installation réussie.
Éléments à considérer avant l’installation

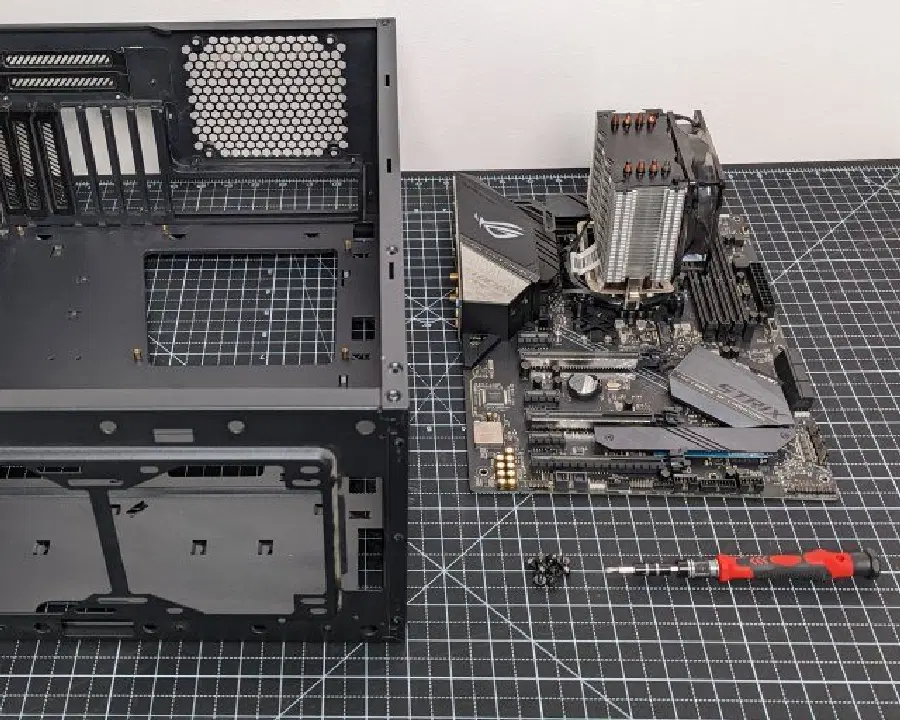

Réunissez l’outillage nécessaire
Cela peut sembler évident, mais assurez-vous d’avoir tous les outils à portée de main et organisés sur votre espace de travail. Pour cette opération, vous aurez principalement besoin d’un tournevis cruciforme. Veillez également à ce que votre espace de travail soit propre et prenez les précautions nécessaires contre l’électricité statique. L’utilisation d’un bracelet antistatique durant le processus d’installation est fortement recommandée pour éviter d’endommager les composants.
Vérifiez la compatibilité avec le boîtier
Le choix du boîtier est une autre étape cruciale. Selon sa taille, un boîtier peut accueillir une carte mère ATX, microATX ou mini-ITX. Comme expliqué dans notre guide sur les différents types de cartes mères, la compatibilité entre carte mère et boîtier est primordiale. Un boîtier grand tour acceptera les trois types de cartes mères, tandis qu’un boîtier plus compact ne pourra accueillir qu’une carte mère mini-ITX.
Il est donc essentiel de vérifier la compatibilité entre la carte mère et le boîtier. Un boîtier pleine tour est généralement compatible avec tous les formats de cartes mères, alors qu’un boîtier plus petit se limitera aux formats plus compacts.
Préparez les composants de base sur la carte mère
Avant de fixer la carte mère au boîtier, il est préférable d’installer les composants essentiels et de compléter une partie de l’assemblage à l’extérieur du boîtier. Nous vous recommandons d’installer le processeur, les modules de RAM et éventuellement les clés USB sur la carte mère avant de poursuivre avec ce guide. Vous pouvez également installer un ventirad ou un système de refroidissement liquide (AIO) avant de placer la carte mère dans le boîtier.
Contrôlez les connecteurs d’alimentation
Votre carte mère sera dotée d’un ou deux connecteurs d’alimentation CPU de 6 ou 8 broches. Les cartes mères haut de gamme, comme l’ASUS ROG Z790-E, ont souvent deux connecteurs d’alimentation afin de gérer les besoins énergétiques plus importants des processeurs débloqués. Assurez-vous donc que vos câbles d’alimentation sont adaptés pour une installation réussie.
Gardez le manuel de la carte mère à portée de main
Il est important de garder le manuel de la carte mère à portée de main pendant l’assemblage. Si vous n’avez pas le manuel papier, vous pouvez le télécharger sur le site web du fabricant. Ce manuel est essentiel car les cartes mères ne sont pas toutes identiques, et il vous permettra de vérifier les connecteurs pour les ports USB, les LED RVB, les E/S avant, etc.
Explication des entretoises de la carte mère
Dans le boîtier de votre PC, vous avez certainement remarqué de petites pièces métalliques en forme de vis, là où la carte mère doit être installée. Il s’agit d’entretoises, indispensables pour une installation correcte. Ces entretoises doivent être installées dans le boîtier afin de préparer le montage de la carte mère.
Chaque vis de la carte mère requiert une entretoise, dont le positionnement dépend de la taille de votre carte mère. La raison de leur utilisation est simple : elles empêchent le circuit imprimé de la carte mère d’entrer en contact direct avec l’intérieur conducteur du boîtier.
Votre carte mère se visse dans les entretoises, assurant non seulement une installation sécurisée, mais aussi la prévention des courts-circuits. N’essayez jamais de visser directement la carte mère au boîtier. Le positionnement correct des entretoises est une étape cruciale pour le bon fonctionnement de votre configuration.
Comment installer la carte mère dans le boîtier
1. Avant de fixer la carte mère, assurez-vous que les entretoises sont correctement positionnées. Elles sont généralement préinstallées en usine pour une taille de carte mère standard, mais il peut être nécessaire de les repositionner. Munissez-vous de vos outils et de votre carte mère pour déterminer le bon emplacement.
2. Placez la carte mère dans le boîtier, au-dessus des entretoises. Les trous de vis de la carte mère devraient correspondre à l’emplacement de certaines entretoises. Vous devrez peut-être légèrement déplacer la carte mère pour aligner les trous avec les entretoises. Vérifiez si le positionnement actuel des entretoises correspond à votre carte mère.

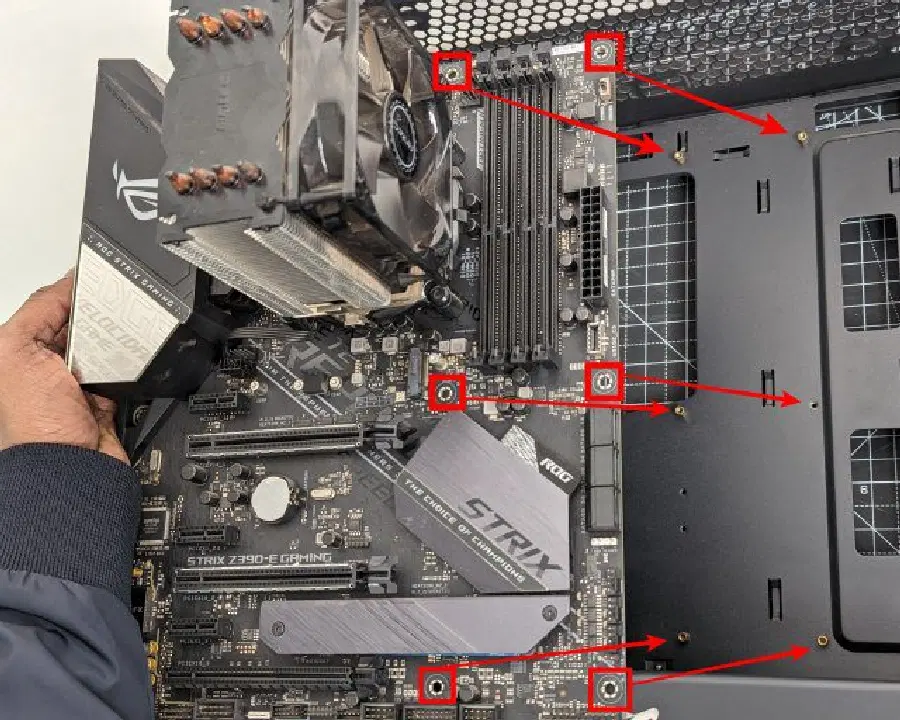

Sur la photo ci-dessous, nous avons mis en évidence quelques trous de vis de la carte mère et leur emplacement correspondant sur les entretoises. On peut constater qu’une entretoise de la rangée du milieu manque, il faudra l’ajouter manuellement. Passez à l’étape suivante pour apprendre comment faire.

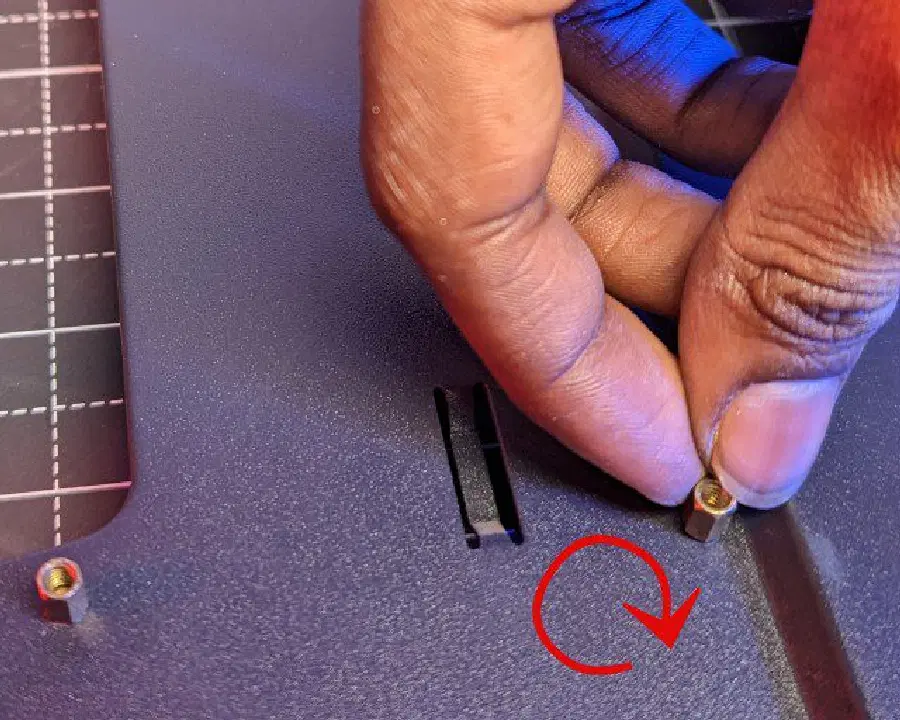

3. Si les entretoises ne sont pas au bon endroit, identifiez les positions correctes pour votre carte mère. Ensuite, mettez la carte mère de côté et retirez les entretoises mal placées (en tournant dans le sens inverse des aiguilles d’une montre et à l’aide d’une pince si elles sont serrées). Positionnez ensuite les entretoises aux bons endroits et vissez-les à la main en tournant dans le sens des aiguilles d’une montre.
Remarque : Si aucune entretoise n’est installée, identifiez les positions nécessaires en fonction de votre carte mère et vissez-les une par une aux emplacements correspondants.

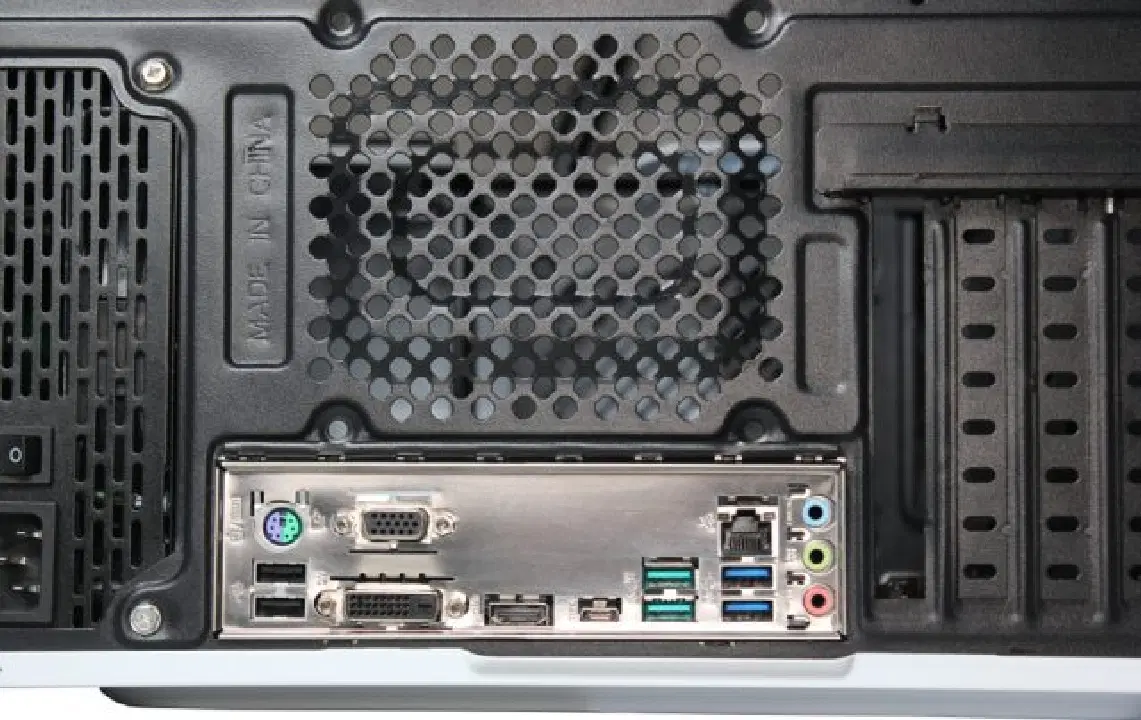

4. Ensuite, installez la plaque I/O (si nécessaire). Le blindage I/O protège les ports de votre carte mère. Dans notre cas, la carte mère est livrée avec un blindage I/O préinstallé. Cependant, de nombreuses cartes mères économiques sont livrées avec un blindage I/O dans la boîte, que vous devrez installer manuellement. Voici à quoi ressemble une carte mère avec un blindage I/O en place.

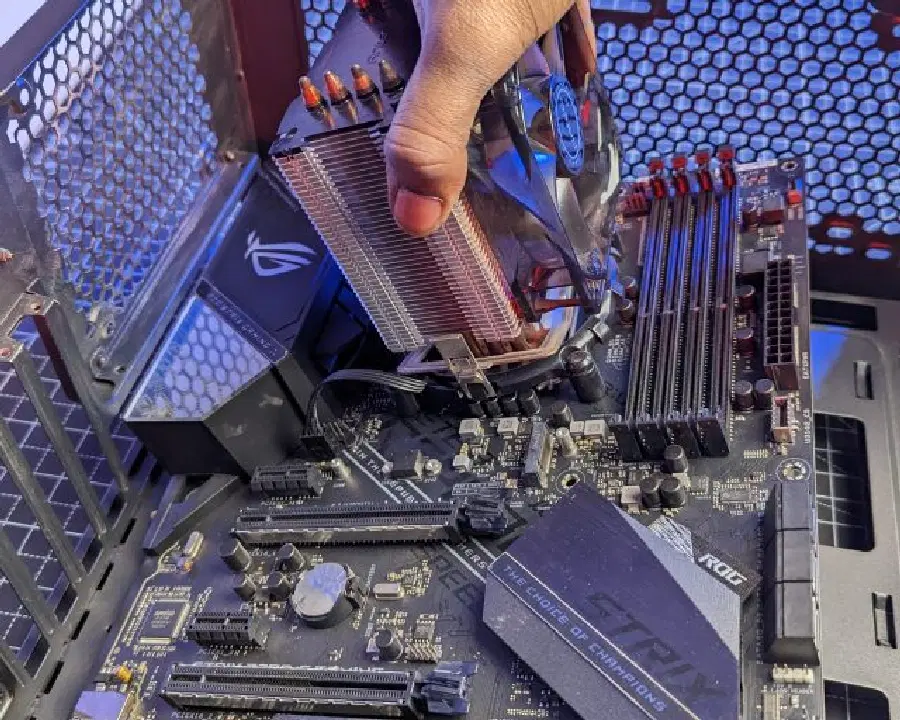

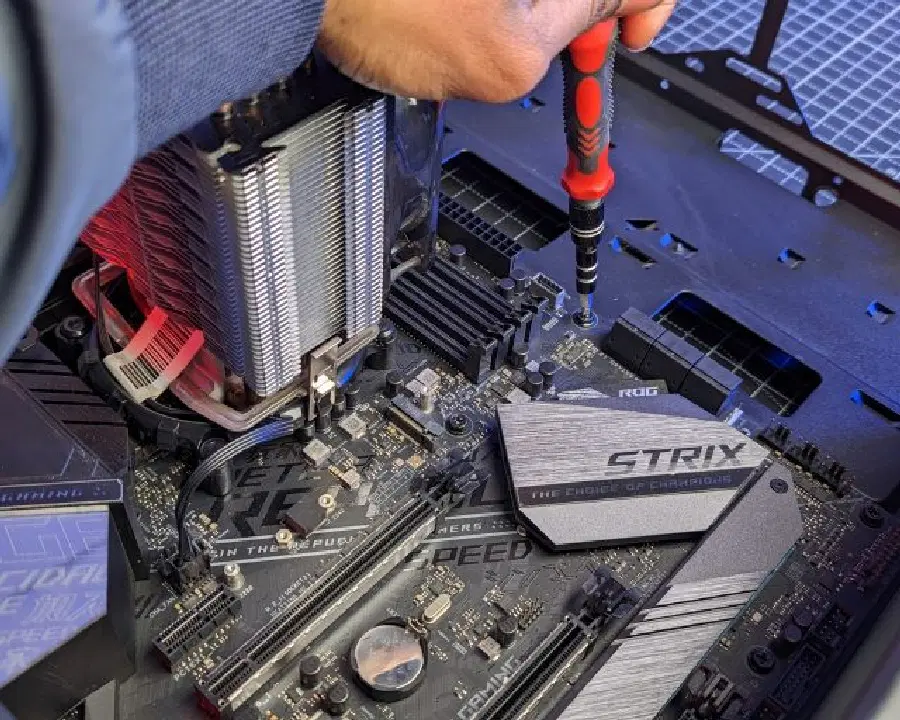

5. Placez ensuite la carte mère dans le boîtier, en abaissant d’abord le côté gauche. Assurez-vous que les différents ports sont bien alignés avec le blindage I/O. Ensuite, repérez les entretoises et abaissez le côté droit de la carte mère, en vérifiant que les trous de vis s’alignent parfaitement et que la carte repose fermement sur les entretoises. Une fois bien positionnée, vissez la carte mère à l’aide de votre tournevis cruciforme.
Remarque : Ne vissez pas trop fort les vis de la carte mère. Cela pourrait endommager le circuit imprimé. Vissez jusqu’à ce que les vis soient fermes, mais sans forcer excessivement.
6. Bien joué, vous avez réussi à installer la carte mère dans le boîtier ! Il reste encore quelques étapes à suivre.

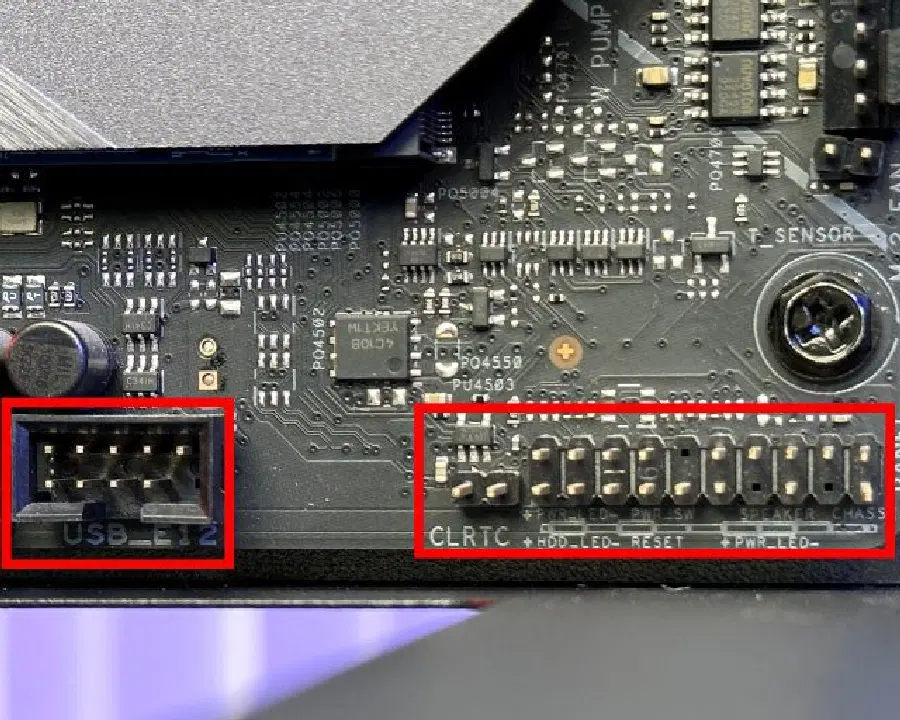

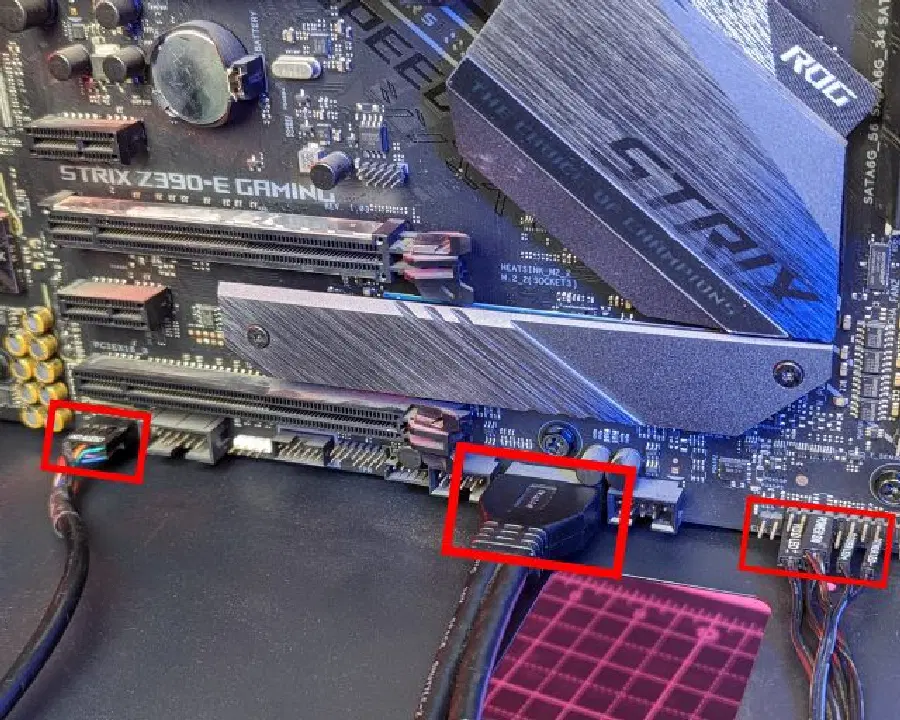

Consultez le manuel de votre carte mère et repérez la section « Connecteurs E/S du panneau avant ». Vous y trouverez les instructions pour brancher les ports du panneau avant, l’interrupteur d’alimentation, le bouton de réinitialisation et les ports audio. Connectez chaque connecteur un par un en vous référant au manuel. Vous y trouverez également l’emplacement des connecteurs USB, ce qui vous permettra de rendre fonctionnels les ports USB 3.0 ou USB Type-C à l’avant du boîtier.
Remarque : Les emplacements des connecteurs du panneau avant sont souvent indiqués sur la carte mère elle-même.
7. Ensuite, connectez le câble d’alimentation principal et les autres câbles des composants, après avoir installé le bloc d’alimentation dans votre configuration. Ce guide ne peut pas détailler l’emplacement exact de chaque câble, car les cartes mères sont toutes différentes. Consultez le manuel pour déterminer les connexions spécifiques à votre carte mère.
8. Voilà ! Vous avez installé avec succès votre carte mère dans le boîtier de votre PC. Vous pouvez désormais poursuivre l’assemblage de votre PC en installant la carte graphique, les cartes d’extension PCIe et les périphériques de stockage.
Foire aux questions (FAQ)
Le processus d’installation de la carte mère est-il différent pour AMD et Intel ?
Non, le processus d’installation d’une carte mère est identique, que ce soit pour AMD ou Intel. Seule la taille de la carte mère est à prendre en compte, car elle influe sur la position des entretoises.
La taille de ma carte mère est trop grande ou trop petite pour mon boîtier. Que dois-je faire ?
Vérifiez la compatibilité entre le boîtier et la carte mère dans les spécifications techniques. Un boîtier grand tour peut accueillir des cartes mères mini-ITX, micro ATX et ATX, tandis qu’un boîtier mini-ITX ne peut pas contenir une carte mère micro ATX. Assurez-vous de choisir le boîtier adapté à votre configuration. Si la carte mère et le boîtier sont incompatibles, vous devrez utiliser d’autres composants.
J’ai oublié d’installer la plaque I/O. Y a-t-il un moyen de l’installer sans retirer la carte mère ?
Non, il est nécessaire de retirer la carte mère pour installer la plaque I/O. N’oubliez pas de l’installer avant de fixer la carte mère dans le boîtier. Vous devrez retirer les vis et câbles de la carte mère, installer la plaque I/O, puis répéter le processus d’installation de la carte mère.
Comment installer les pilotes de la carte mère ?
Vous trouverez les pilotes sur le site web du fabricant de la carte mère. Windows Update effectue également les mises à jour des pilotes pour vos composants.
Que faire si je n’ai pas assez d’entretoises pour ma carte mère ?
Vous pouvez acheter des entretoises supplémentaires auprès d’un fournisseur local ou en ligne. La plupart des nouveaux boîtiers sont livrés avec des entretoises préinstallées ou incluses dans l’emballage. Si vous utilisez un boîtier plus ancien, vous devrez peut-être acheter des entretoises.
Quelle carte mère est la meilleure : mini ITX ou ATX ?
Si vous n’avez besoin que d’une seule carte graphique, de quelques périphériques de stockage et d’un ventirad ou d’un système de refroidissement liquide de taille raisonnable, une carte mini ITX pourrait être un bon choix. Les cartes mères ATX, en revanche, offrent davantage de possibilités d’extension, telles qu’une deuxième carte graphique et un plus grand nombre de périphériques de stockage.
Installation de la carte mère dans votre ordinateur
Vous savez désormais l’essentiel pour installer une carte mère dans un boîtier, que vous construisiez votre premier PC ou que vous mettiez à niveau un ordinateur plus ancien. Si vous avez suivi attentivement les instructions, votre carte mère est installée avec succès. Bien que quelques précautions soient à prendre, le processus est relativement simple. Une fois la carte mère en place, vous pouvez connecter l’alimentation, installer le ventirad sur le processeur (après application de pâte thermique), et allumer le PC pour vérifier qu’il fonctionne correctement. Si vous avez des doutes ou que vous rencontrez des difficultés, n’hésitez pas à nous le faire savoir dans les commentaires ci-dessous.
