Bien que les ordinateurs monocarte Raspberry Pi soient robustes pour un produit grand public conçu pour bricoler l’électronique, ils sont assez faciles à endommager de manière permanente de plusieurs manières.
Nous présentons une liste d’actions et de situations qui, le plus souvent, endommageront gravement votre Raspberry Pi. Au cas où cela ne serait pas immédiatement évident, voici une liste de choses que vous ne devriez jamais faire avec votre Raspberry Pi si vous avez l’intention de continuer à l’utiliser.
Table des matières
1. Surchauffer votre Raspberry Pi
Crédit d’image : framboisepi.com
Il est techniquement difficile d’endommager le Raspberry Pi par surchauffe en raison de la protection contre l’étranglement de la puce qui se déclenche lorsque la température de la carte dépasse la limite définie de 85 ℃ (185°F). Cependant, dans des conditions extrêmes, comme dans une voiture chaude ou dans tout autre boîtier thermiquement conducteur, la chaleur peut causer des dommages considérables au SoC et à d’autres composants sur des périodes prolongées.
Le refroidissement est un facteur très important à prendre en compte lorsque vous devez faire fonctionner un Raspberry Pi dans des conditions chaudes ou lorsqu’il est overclocké. Vous devriez jeter un œil à notre guide sur la façon de garder votre Raspberry Pi au frais si la surchauffe est une de vos principales préoccupations.

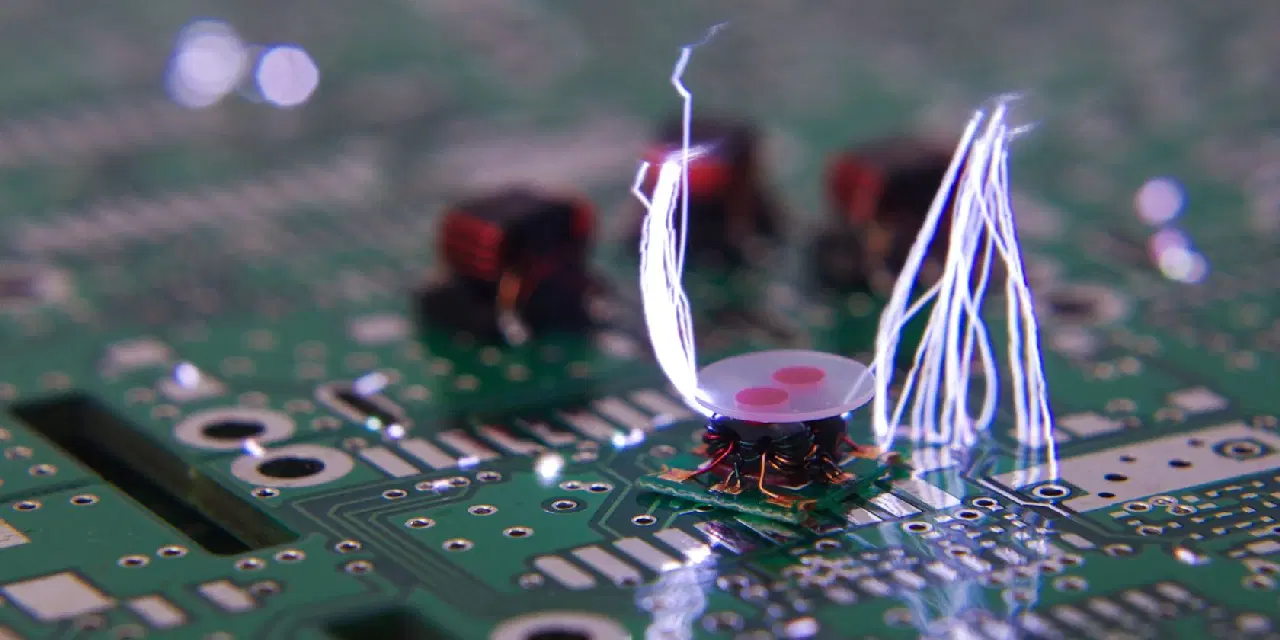

2. Décharge électrostatique
Crédit image : amphoto/Dépôtphotos
La décharge électrostatique, ou ESD, est le transfert de courant électrique entre deux objets chargés électriquement lorsqu’ils entrent en contact. La cause la plus fréquente des décharges électrostatiques est l’accumulation d’électricité statique.
Bien qu’elles soient généralement inoffensives pour les humains, les décharges électrostatiques sont capables de provoquer la panne de composants électroniques sensibles. Toucher des pièces conductrices du Raspberry Pi pendant que vous êtes chargé électriquement endommagera le Raspberry Pi. Les dommages ESD peuvent être catastrophiques ou latents. En cas de pannes latentes, les dommages peuvent ne pas être évidents avant des semaines, voire des mois, mais ils réduiront certainement la durée de vie de l’appareil et pourront provoquer des problèmes inexpliqués de temps à autre.
La manipulation du Raspberry Pi sans précautions appropriées en matière de décharge électrostatique (ESD) peut provoquer des dommages électrostatiques aux composants sensibles. Le moyen le plus simple de protéger votre Pi contre les décharges électrostatiques est de le conserver dans un étui. Si vous devez manipuler la planche, veillez à ne toucher que ses bords. Pensez également à investir dans un tapis ESD et un bracelet ESD.
3. Dommages physiques/liquides déversés
Celui-ci est assez évident, mais il mérite néanmoins d’être mentionné. Votre Raspberry Pi doit être conservé en toute sécurité et protégé de manière à garantir qu’il soit à l’abri des chutes soudaines, des claquements violents et des attaques physiques de toute nature. De plus, les liquides ne s’accordent pas bien avec le Pi, surtout lorsqu’il est connecté à une source d’alimentation. Si votre Raspberry Pi est éclaboussé par de l’eau, assurez-vous qu’il est complètement sec avant de le brancher.

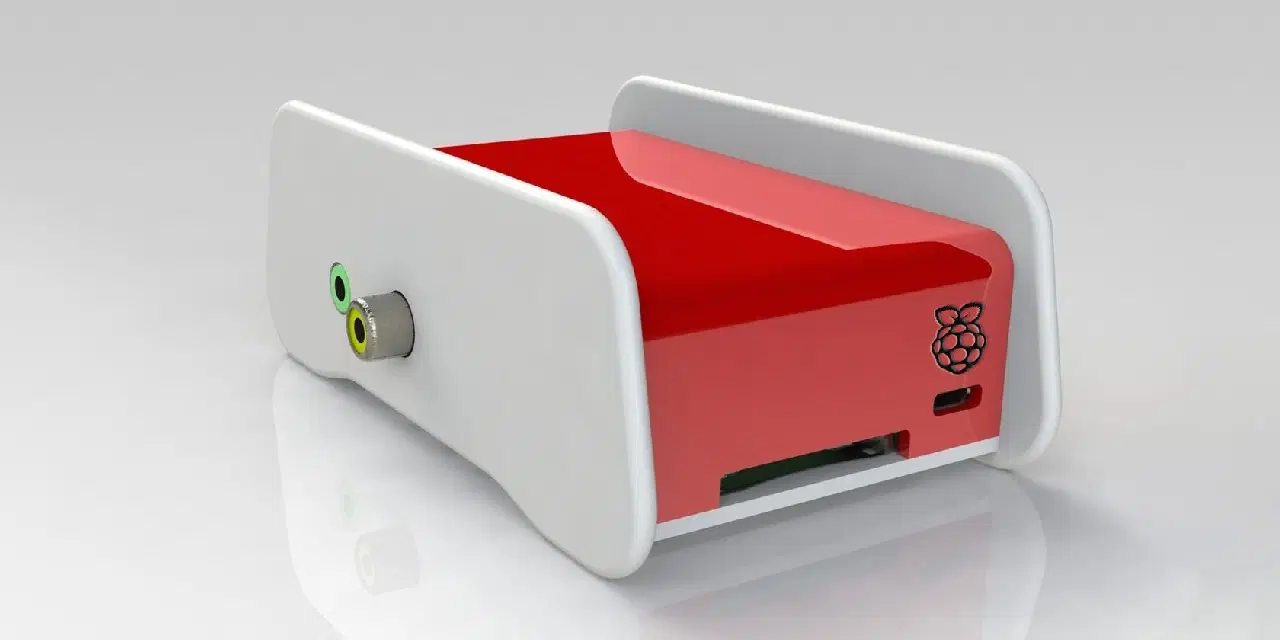

Un boîtier de protection en plastique ou en métal protégera votre Raspberry Pi de la plupart des dommages physiques et le protégera également des liquides, au moins dans une certaine mesure.
4. Polarité inversée
L’inversion de polarité se produit lorsqu’une source d’alimentation, telle qu’une batterie ou un bloc d’alimentation, est connectée avec ses bornes positives et négatives inversées. Contrairement à la plupart des autres appareils électroniques, le Raspberry Pi n’est pas doté d’une protection intégrée contre l’inversion de polarité. Par conséquent, connecter une alimentation avec une polarité inversée peut causer de graves dommages à ses composants.
C’est pourquoi il est important d’utiliser uniquement des alimentations de haute qualité pour le Raspberry Pi. Si vous construisez une alimentation personnalisée, veillez particulièrement à ce qu’elle permette au courant de circuler dans la bonne direction.
5. Surtension
Alors que les Raspberry Pi sont livrés avec une diode TVS (transient-voltage-suppression) pour fournir une certaine protection contre les surtensions, seuls certains modèles disposent d’un polyfuse réinitialisable pour gérer les surintensités – les Pi 4 et Pi Zero n’ont pas cette fonctionnalité.
Si la puissance fournie est trop élevée, vous pouvez en être informé via fumée magique du Pi. Par conséquent, il est très important que votre alimentation ne fournisse pas de courant au Raspberry Pi à une tension que l’appareil n’est pas capable de gérer. Vous devriez également envisager un parasurtenseur séparé ou une alimentation électrique capable de vous protéger contre les surtensions soudaines.
Vous pouvez choisir parmi l’une des différentes manières d’alimenter un Raspberry Pi, à condition de fournir la bonne quantité de jus à l’appareil.
6. Court-circuitage des broches
C’est l’une des façons les plus courantes de tuer un Raspberry Pi, et c’est aussi l’une des plus simples. Un court-circuit se produit lorsque l’électricité circule par un chemin involontaire à faible résistance, permettant à un courant excessif de traverser le circuit et entraînant généralement de mauvaises situations telles que des dommages aux composants, des incendies et même des explosions.
Le court-circuit n’est pas un phénomène qui se produit sur le Raspberry Pi en fonctionnement normal. C’est un problème que vous devez éviter lorsque vous travaillez avec les broches GPIO de la carte. Par exemple, connecter l’une des broches d’alimentation (3,3 V ou 5 V) aux broches de terre provoquera un court-circuit car le Pi n’est pas conçu pour permettre au courant de circuler par ce chemin. De même, un court-circuit entre une broche de 3,3 V et une broche de 5 V peut rapidement entraîner un Raspberry Pi mort.
Alors oui, il est facile d’endommager un Raspberry Pi en court-circuitant les broches GPIO. Si vous devez travailler avec les broches du Raspberry Pi, c’est une bonne idée d’abord d’éteindre votre source d’alimentation. Vous devez également vérifier trois fois votre câblage avant de rebrancher l’alimentation.

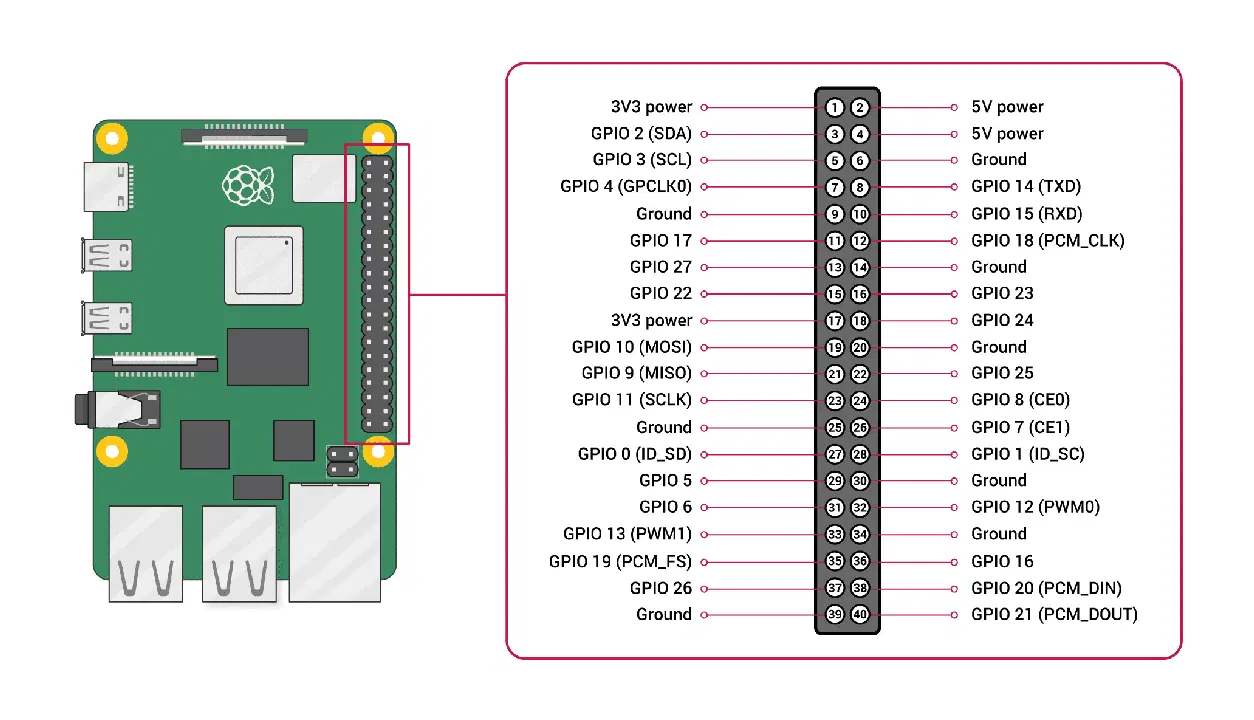

7. Connexion de plus de 3,3 V aux broches GPIO
Crédit d’image : framboisepi.com
Bien que l’ensemble de l’en-tête à 40 broches du Raspberry Pi soit appelé en-tête GPIO (General-Purpose Input/Output), il n’y a que 26 broches marquées pour une utilisation générale. Cela signifie qu’ils peuvent être définis comme broches d’entrée ou de sortie et utilisés pour une grande variété de projets électroniques.
Ces broches GPIO sont conçues pour fonctionner à une tension maximale de 3,3 V et un minimum de 0 V. Fournir bien plus de 3,3 V aux broches GPIO est un moyen rapide de faire frire votre Raspberry Pi. Même une brève connexion à une broche 5V alors que le Raspberry Pi est sous tension suffit à rendre votre Raspberry Pi inutilisable.

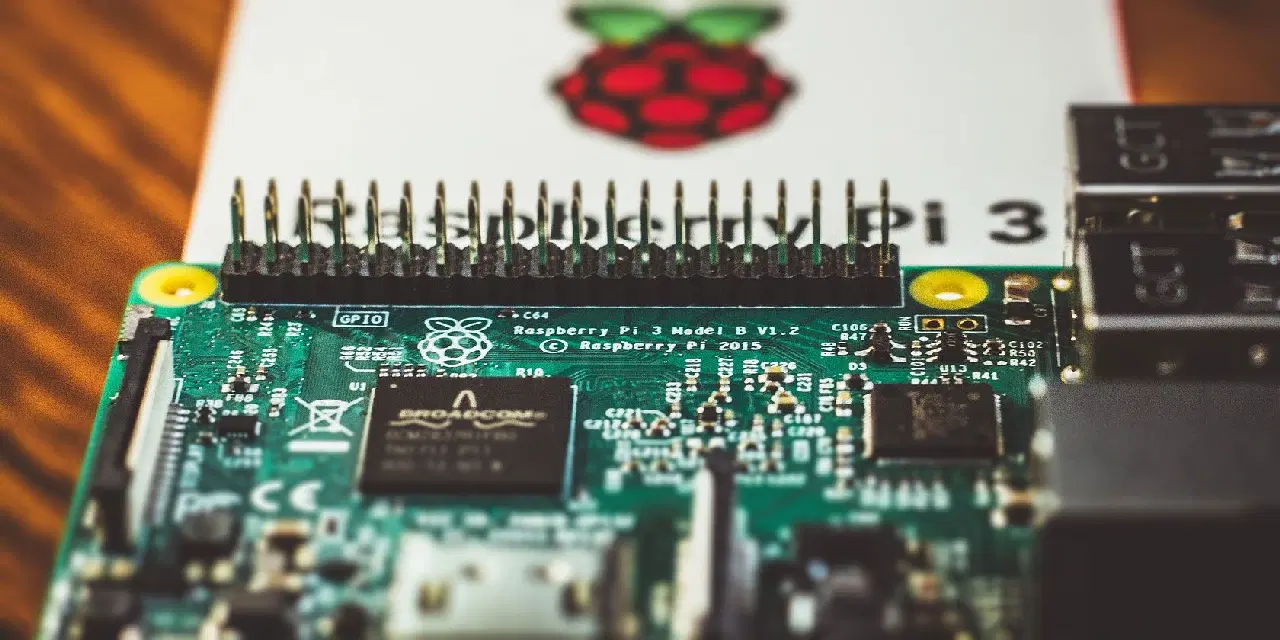

8. Tirer trop de courant des broches GPIO
Vous devez être prudent lorsque vous alimentez des périphériques à partir des broches GPIO (et des broches 3v3) du Raspberry Pi. Vous ne pouvez tirer en toute sécurité qu’environ 16 mA à partir d’une seule broche GPIO et 51 mA au total à partir du rail d’alimentation 3,3 V. Essayer de dessiner beaucoup plus que cela brûlera les traces dans la puce et rendra les broches concernées non fonctionnelles. Lorsqu’elle est prolongée, la planche entière peut surchauffer et brûler.
Vous devez plutôt utiliser les broches d’alimentation 5 V pour les composants électroniques qui nécessitent une consommation de courant élevée.
Manipulez votre Raspberry Pi avec soin
Les Raspberry PI sont des ordinateurs durables et capables de durer jusqu’à dix ans s’ils sont utilisés correctement. Tant que vous prenez les précautions nécessaires avant de connecter des périphériques et que vous vous assurez que votre Raspberry Pi fonctionne dans un environnement conforme à sa constitution, vous pouvez être assuré que votre Raspberry Pi durera le plus longtemps possible.
