La standardisation matérielle est l’une des plus grandes forces des PC de bureau. Vous pouvez mélanger et assortir les parties à votre guise. Mais toutes les cartes mères n’ont pas la même taille physique. Il existe différents facteurs de forme pour différents types de PC.
Table des matières
Différentes normes
Tout comme les autres composants PC, les cartes mères ont des facteurs de forme standardisés, notamment ATX, MicroATX et Mini-ITX. Presque toutes les cartes mères pour ordinateurs personnels de votre boutique PC locale ou en ligne seront dans l’une de ces saveurs.
La standardisation signifie que vous pouvez facilement trouver un processeur, une RAM, une alimentation et un stockage qui fonctionnent avec votre carte mère. Il ouvre également les choix pour les boîtiers de PC de bureau. De nombreux boîtiers prennent en charge les trois principales tailles de cartes mères. Les points de montage sont percés dans les endroits appropriés, et l’espace approprié est disponible pour les ports arrière et le blindage d’E / S qui les recouvre.
C’est une belle chose, mais pour décider quelle carte mère vous convient, vous devez prendre en compte des éléments tels que l’espace, votre expérience dans la construction de PC et vos besoins en termes de performances.
Cartes mères PC: les bases
La carte mère MicroATX Asus Prime B450M-A pour processeurs AMD Ryzen.
Intel a créé le facteur de forme ATX et l’a introduit pour la première fois en 1995. Pendant près de 25 ans, la conception ATX a été le facteur de forme prédominant pour les ordinateurs personnels et de bureau.
La plus grande des trois tailles de cartes mères que nous examinons, l’ATX mesure 12 pouces sur 9,6 pouces. La spécification exige que toutes les cartes mères ATX aient cette taille. Il spécifie également les emplacements des points de montage, du panneau d’E / S, des connecteurs d’alimentation et de toutes les autres interfaces de connexion.
Toutes ces fonctionnalités sont cruciales pour toute carte mère. Les points de montage éloignent la carte mère de la surface métallique du boîtier pour éviter les courts-circuits électriques. Le panneau d’E / S et le blindage qui l’accompagne vous permettent d’accéder aux ports arrière de votre PC pour les écrans, l’audio et USB. Ensuite, vous avez les connecteurs d’alimentation et tous les autres points d’interface qui doivent se trouver dans des emplacements prévisibles pour aider les constructeurs de systèmes.
Cependant, tout le monde ne veut pas d’une carte mère de taille ATX, surtout si l’objectif est de créer quelque chose de plus compact. Entrez, les cartes MicroATX, qui ne mesurent que 9,6 pouces sur 9,6 pouces. Comme les cartes mères ATX plus grandes, la norme détermine quels doivent être tous les différents points critiques.
Enfin, le Mini-ITX, développé par Via Technologies en 2001, est le plus petit de tous, mesurant seulement 6,7 pouces sur 6,7 pouces.
Les cartes mères ATX sont les plus évolutives. Ils ont généralement six emplacements PCIe (ou moins) pour des éléments tels que les graphiques, le son et les cartes réseau. Cependant, il existe des cartes ATX étendues (ou EATX) qui ont sept slots PCIe, mais celles-ci sont destinées aux passionnés et aux serveurs et sortent du cadre de cet article.
Le MicroATX peut avoir jusqu’à quatre emplacements PCIe, tandis que le Mini-ITX n’en a qu’un pour une carte graphique.
La RAM est également limitée sur le Mini-ITX. Il ne peut accueillir que deux emplacements contre quatre sur les cartes ATX ou MicroATX. Cela ne signifie pas pour autant que les cartes Mini-ITX ne peuvent pas avoir une quantité suffisante de RAM. Par exemple, si vous voulez 32 Go de RAM, il vous suffit de mettre deux modules de 16 Go dessus, alors que, les deux autres cartes mères, vous remplissez de modules de 8 Go.
Cartes mères: quand utiliser quoi

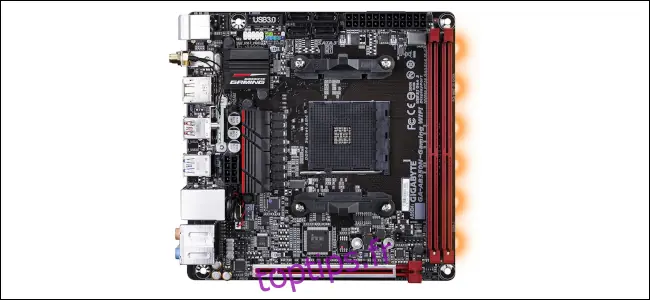

Une carte mère de jeu Mini-ITX Gigabyte.
Ces trois types de cartes mères fonctionnent pour presque tous les types de PC que vous souhaitez construire, y compris une plate-forme de jeu, un système de divertissement général ou une dynamo Office 365.
Mais chaque facteur de forme comporte des compromis – nous aborderons ceux-ci ensuite.
Jeux
Si c’est la première fois que vous créez un PC de jeu, une carte ATX est probablement votre meilleur choix, le MicroATX venant en second. La plus grande quantité d’espace que vous obtenez avec un ATX le rend plus tolérant et vous pouvez insérer tous les différents composants en place avec une relative facilité.
Bien que ATX soit génial, il n’y a aucune raison de rester à l’écart d’un MicroATX si vous êtes un débutant et que vous voulez quelque chose d’un peu plus compact. Mettre tout ensemble est un peu plus serré, mais toujours faisable. Cependant, si vous décidez d’utiliser un MicroATX, faites attention à la taille du boîtier. Vous ne voulez pas d’un boîtier qui accepte également ATX si vous souhaitez construire quelque chose de plus petit. De plus, certains boîtiers MicroATX sont légèrement plus larges que les tours intermédiaires compatibles ATX, alors regardez attentivement les dimensions du boîtier.
Mini-ITX est le plus «dur» des trois pour le jeu car il y a très peu de place à l’intérieur du boîtier. Vous pouvez créer un PC de jeu solide avec une carte Mini-ITX, mais vous devez soigneusement prendre en compte la marge pour la carte graphique, le flux d’air et le refroidissement. Il n’y a pas beaucoup de place dans un boîtier Mini-ITX dédié, surtout par rapport à un boîtier ATX complet.
PC cinéma maison (HTPC)
Un Intel NUC fait un excellent PC de cinéma maison.
Très souvent, l’espace est la principale considération lorsque vous ajoutez un autre appareil à un centre de divertissement de salon déjà débordant. C’est là que le Mini-ITX brille vraiment, car vous obtenez un PC de salon complet dans un petit boîtier. Bien sûr, vous pouvez acheter un boîtier ATX qui fonctionne avec les cartes Mini-ITX. Mais si vous voulez qu’il tienne sur une étagère sous votre téléviseur, vous avez besoin de quelque chose de plus compact.
Nous serions négligents si nous ne mentionnions pas une carte mère encore plus petite d’Intel appelée le NUC. Intel a présenté les kits NUC comme un moyen de construire des ordinateurs minuscules mais capables. Les cartes mères NUC mesurent généralement quatre pouces sur quatre et les boîtiers sont très ajustés.
Habituellement, vous achetez des NUC dans un kit qui comprend la carte mère, le processeur, les graphiques discrets (qui varient selon le kit) et la RAM. C’est à vous d’ajouter du stockage ou des périphériques; cependant, les NUC actuels n’acceptent pas les cartes graphiques de taille normale. Ainsi, un NUC ne fonctionne que si vous voulez un PC principalement pour le streaming vidéo, la gestion de la bibliothèque multimédia domestique ou les jeux occasionnels.
PC familial
Le choix du concessionnaire! Les PC familiaux devraient être capables, mais ils n’ont pas besoin d’être des artistes incroyables puisque vous les utilisez principalement pour le streaming vidéo, les courriels, les réseaux sociaux et les jeux Web. Jetez un œil à ce que vous pouvez mettre en vente et laissez cela dicter le déroulement de la construction. Si l’espace est un problème, jetez un œil au MicroATX ou au Mini-ITX.
L’avenir

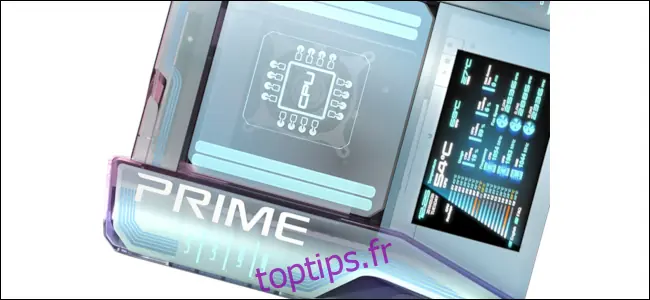

Le PC concept Asus Prime Utopia.
Comme mentionné précédemment, ATX est une ancienne spécification. Dans le monde de la technologie, il est difficile de déloger quoi que ce soit avec ce type de résistance (voir Windows XP). Intel a essayé d’introduire un remplaçant pour ATX appelé BTX en 2004, mais il n’a jamais été pris en compte.
Cependant, les fabricants d’ordinateurs expérimentent toujours des alternatives à ATX. Au Computex 2019, Asus a présenté un concept de carte mère haut de gamme appelé Utopie primordiale. Cela avait l’air très cool et complètement différent de tout ce que nous avons maintenant. Il s’agit d’une carte mère à deux faces, avec les modules de régulation de tension (VRM) à l’arrière, où ils peuvent être plus facilement refroidis et ainsi augmenter les performances. La carte graphique est également à l’arrière, dans une chambre dédiée pour un meilleur refroidissement, et elle est montée verticalement pour plus de stabilité.
Asus a rendu les ports d’E / S modulaires. Cela signifie que vous ne pouvez insérer que ce dont vous avez besoin, comme des ports Ethernet supplémentaires ou beaucoup de ports USB, et vous pouvez vider complètement les ports micro et casque. Et comme le fait d’avoir la carte graphique à l’arrière libère beaucoup d’espace et atténue les problèmes de chaleur, l’Utopia dispose également de quatre emplacements m.2.
Des concepts comme le Prime Utopia sont excellents, mais il est peu probable que nous assistions à un abandon de l’ATX dans un proche avenir. ATX et ses normes connexes ont bien servi la communauté des passionnés de PC depuis plusieurs décennies maintenant. Tout le monde y est habitué et les meilleures pratiques pour la construction, la maintenance et le refroidissement de ces PC sont bien établies.
Ces trois types de cartes mères sont tout à fait capables de faire n’importe quel travail. Votre choix ultime dépend de la quantité d’espace dont vous disposez, de votre niveau d’expérience de construction de PC et de votre volonté d’évolutivité pour l’avenir.
