Si vous consultez cette page, cela indique que vous êtes bien connecté à l’internet et que cette connexion passe par un dispositif tel qu’un concentrateur, un commutateur, ou un routeur.
En effet, toute connexion à un réseau, qu’il s’agisse d’un réseau local ou d’internet, nécessite l’un de ces éléments : concentrateur, commutateur ou routeur.
Nous allons explorer dans cet article les différentes facettes de ces trois équipements essentiels pour votre réseau.
Qu’est-ce qu’un concentrateur (hub) ?
Un concentrateur est un équipement réseau permettant de connecter de nombreux appareils au sein d’un même réseau. Il agit comme un point central de communication, facilitant l’échange d’informations entre les appareils. Les concentrateurs sont principalement utilisés dans les réseaux locaux (LAN), et en particulier dans les environnements domestiques, car ils sont plus économiques.
Les concentrateurs opèrent au niveau de la couche physique (couche 1) du modèle OSI. Ils diffusent les signaux sans être en mesure de prendre des décisions intelligentes en fonction des adresses MAC, ce qui entraîne une congestion du réseau due à une diffusion inefficiente des données.
Source de l’image : certification pearsonit
Les concentrateurs sont aujourd’hui rarement utilisés dans les grands réseaux complexes en raison de leurs limitations de performance et de leur propension à créer des engorgements. Les commutateurs sont préférés pour les réseaux commerciaux de plus grande envergure.
Un concentrateur est une solution abordable pour relier plusieurs appareils sur un réseau local. Il offre une simplicité d’utilisation et une compatibilité avec la plupart des types d’appareils, tout en étant économique.
Cependant, il transmet tous les paquets de données à chaque appareil connecté, ce qui peut poser des problèmes de sécurité et engendrer un trafic excessif sur les grands réseaux en raison de sa méthode de diffusion.
Pour résumer, les concentrateurs sont un moyen simple et peu onéreux de connecter différents appareils à un réseau. Cependant, ils ne sont pas la meilleure option pour les applications nécessitant des performances élevées et une sécurité renforcée.
Qu’est-ce qu’un commutateur ?

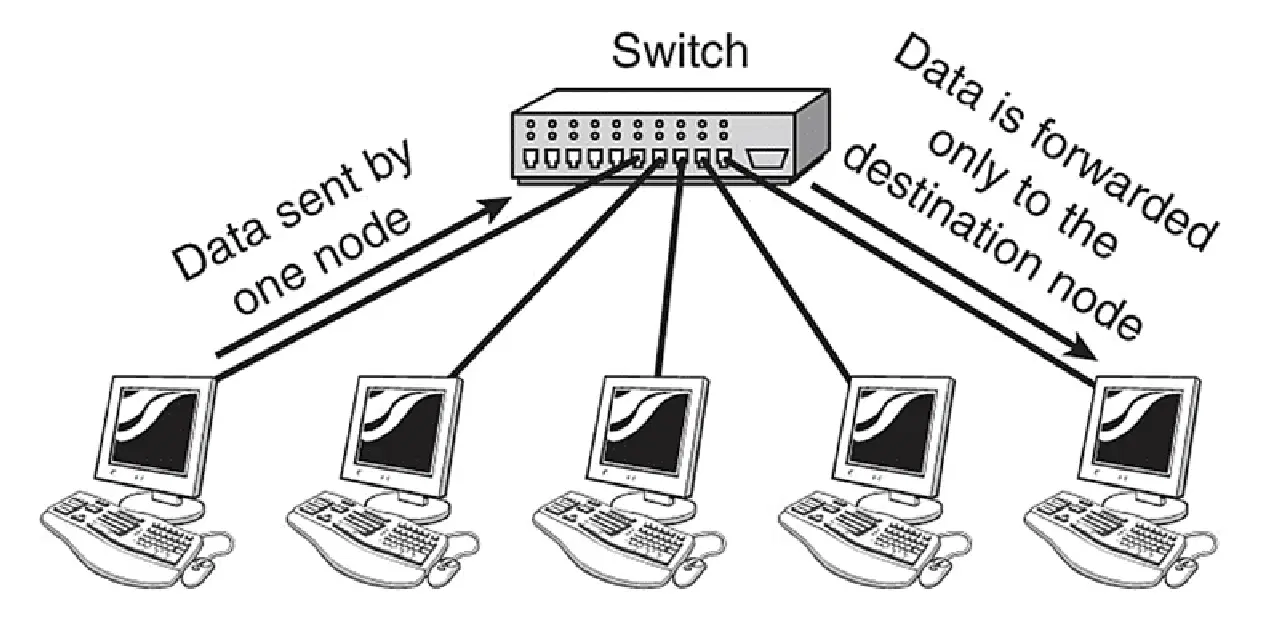

Un commutateur réseau est un appareil conçu pour connecter divers dispositifs au sein d’un réseau. Sa fonction principale est d’assurer le transfert des paquets de données entre les différents appareils connectés au réseau. Les commutateurs agissent au niveau de la couche liaison de données (couche 2) du modèle OSI, utilisant les adresses MAC pour diriger les paquets de données d’un nœud à un autre.
Contrairement aux concentrateurs, les commutateurs sont des équipements intelligents. Alors que les concentrateurs diffusent chaque paquet de données à tous les appareils du réseau, un commutateur transfère les données à des appareils spécifiques en fonction de leur adresse MAC, qu’il stocke dans sa table de commutation.
Un commutateur permet de réduire le trafic réseau inutile (congestion) et d’améliorer les performances du réseau.
Source de l’image : certification pearsonit
Les commutateurs offrent également une meilleure sécurité que les concentrateurs. En effet, un commutateur envoie les paquets de données uniquement à l’appareil concerné, ce qui empêche les périphériques non autorisés de visualiser l’ensemble du trafic.
Les commutateurs réseau utilisent des ports physiques reliés par des câbles en fibre ou en cuivre pour garantir une transmission rapide des données. Ils se déclinent en différentes tailles et capacités afin de répondre aux exigences variées des réseaux. On trouve des modèles Ethernet compacts de couche 2, ainsi que des versions modulaires haute densité avec des centaines de ports et des vitesses allant jusqu’à 100 GbE.
Les commutateurs haut de gamme proposent également des fonctionnalités telles que le PoE (Power over Ethernet), des capacités de routage de couche 3 avec analyses intégrées et la haute disponibilité (HA).
De nos jours, les commutateurs haut de gamme assurent une connectivité rapide et fiable à tous types d’appareils, des serveurs aux points d’accès sans fil en passant par les dispositifs IoT. Grâce à des connexions filaires à haut débit dans les bureaux et les campus, ils forment une infrastructure numérique solide, adaptée aux besoins de notre environnement connecté, avec des capacités Ethernet traditionnelles et des fonctionnalités PoE plus récentes.
La puissance des réseaux modernes repose sur les commutateurs haut de gamme et performants d’aujourd’hui, permettant aux entreprises de rester compétitives.
Les commutateurs sont principalement utilisés pour relier les appareils au sein d’un réseau local (LAN), mais ils sont également employés dans les réseaux étendus (WAN) et les réseaux d’entreprise.
En résumé, les commutateurs sont une option préférable aux concentrateurs pour la plupart des réseaux. Ils offrent une performance, une sécurité et une évolutivité supérieures.
Types de commutateurs
Il existe différentes catégories de commutateurs réseau, qui se distinguent par leurs fonctionnalités et leurs avantages.
On distingue généralement deux types principaux : les commutateurs gérés et les commutateurs non gérés.
- Commutateurs gérés : Ces commutateurs offrent les meilleures fonctionnalités. Ils peuvent être configurés et gérés via une console de gestion réseau ou une interface web. Ils sont particulièrement adaptés aux grandes entreprises et aux organisations nécessitant un contrôle total sur leur réseau.
- Commutateurs non gérés : Ces commutateurs sont les plus basiques et les moins chers. Ils sont « plug-and-play », c’est-à-dire qu’ils ne nécessitent aucune configuration. Ils conviennent aux petits réseaux domestiques ou de bureaux où des fonctionnalités avancées ne sont pas nécessaires.
Voici les sous-catégories de commutateurs gérés :
- Commutateur d’accès : Ce type de commutateur permet aux appareils tels que les ordinateurs, les imprimantes et les serveurs de se connecter au réseau local. Il est généralement utilisé à la périphérie du réseau.
- Commutateur d’agrégation : Il relie plusieurs commutateurs d’accès à un commutateur principal. Il est utilisé dans les grands réseaux pour améliorer l’évolutivité et la performance. Les commutateurs d’agrégation sont généralement plus chers, mais offrent des densités de ports élevées et des fonctionnalités avancées comme les VLAN et la QoS.
- Commutateur principal : Ce commutateur constitue l’épine dorsale d’un réseau. Il interconnecte de nombreux commutateurs d’agrégation et des routeurs. Bien que les commutateurs principaux soient généralement les plus chers, ils offrent la meilleure performance et évolutivité.
Qu’est-ce qu’un routeur ?

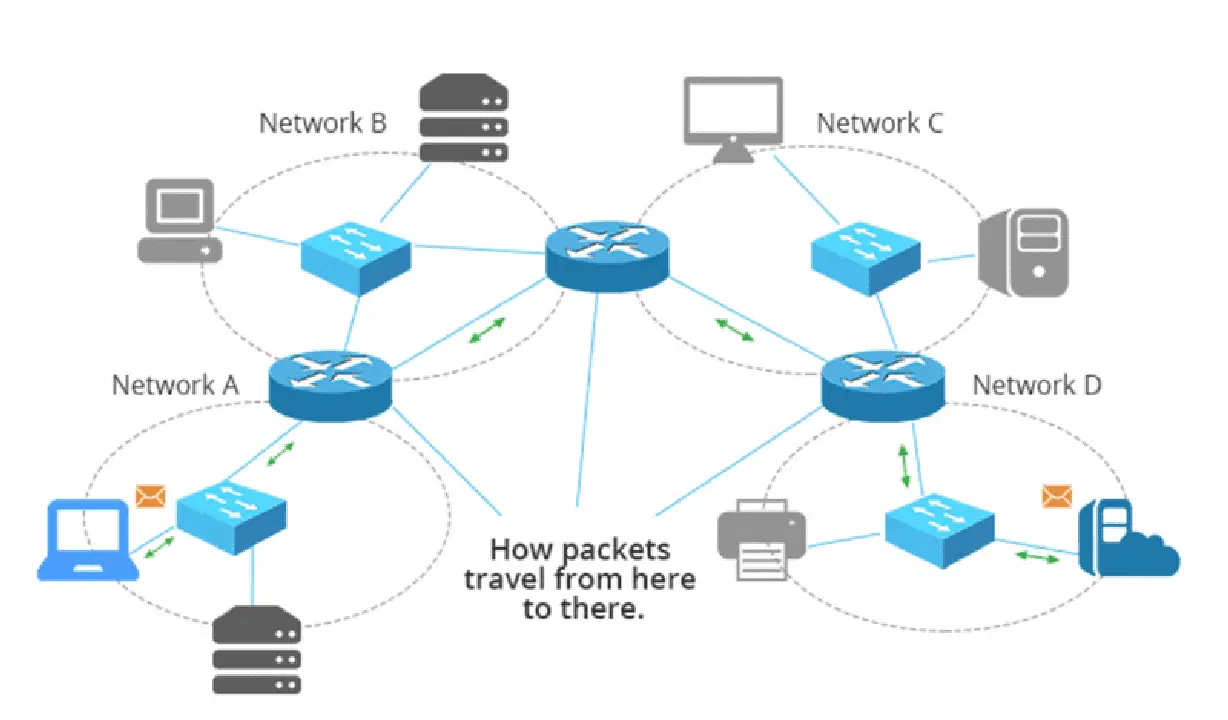

Un routeur est un équipement réseau qui relie deux ou plusieurs réseaux et qui achemine les paquets de données entre eux. Les routeurs fonctionnent au niveau de la couche réseau (couche 3) du modèle OSI. Ils utilisent les adresses IP (Internet Protocol) pour déterminer la destination des paquets de données.
Source de l’image : adroitacadémie
Les routeurs sont plus sophistiqués que les concentrateurs ou les commutateurs. Alors que les concentrateurs transmettent tous les paquets à tous les appareils du réseau, les commutateurs ciblent les appareils selon leurs adresses MAC. Les routeurs, eux, sont capables d’acheminer les données vers des réseaux spécifiques en fonction des adresses IP, ce qui permet de connecter plusieurs réseaux entre eux et d’assurer la communication entre eux.
En résumé, les routeurs sont nécessaires pour connecter différents réseaux et acheminer les paquets de données entre eux. Ils sont plus complexes que les concentrateurs et les commutateurs, plus chers, mais offrent de nombreux avantages, notamment une meilleure sécurité et des performances supérieures.
Les routeurs sont devenus indispensables pour les entreprises de toutes tailles. Ils facilitent la connexion des appareils, protègent les informations sensibles contre les menaces de sécurité, hiérarchisent les flux de travail et analysent les données avant de les envoyer sur le réseau.
Les routeurs sont des équipements essentiels, capables de traduire différents types de médias et de protocoles pour optimiser les performances de chaque utilisateur ou application. Ils permettent ainsi de maximiser l’efficacité avec un minimum de coûts et d’efforts.
Les routeurs sont privilégiés pour les réseaux de moyenne et grande entreprise. Ils sont utilisés pour connecter différents départements ou sites d’une même entreprise.
Types de routeurs
On distingue généralement 5 types de routeurs :
- Routeurs filaires : Ces routeurs utilisent des câbles Ethernet pour connecter les appareils. Ils sont les plus rapides et les plus fiables. Ils conviennent aux réseaux domestiques ou professionnels nécessitant les meilleures performances et une connectivité fiable.
- Routeurs sans fil : Ces routeurs utilisent les ondes radio pour connecter les appareils. Ils sont plus pratiques que les routeurs filaires, mais peuvent être moins fiables et plus lents. Ils sont adaptés aux foyers et aux entreprises ayant besoin d’une solution de réseau flexible.
- Routeurs de périphérie : Ces routeurs font l’interface entre un réseau local et l’Internet. Ils sont généralement situés à la limite du réseau et gèrent le trafic entre le réseau et l’Internet. Ils sont conçus pour supporter un volume de trafic important.
- Routeurs principaux : Ces routeurs gèrent le trafic au sein d’un réseau. Ils sont généralement situés au cœur du réseau et acheminent le trafic entre les différentes parties de ce réseau. Ils sont conçus pour gérer un grand volume de données.
- Routeurs virtuels : Il s’agit de routeurs logiciels qui fonctionnent sur un ordinateur ou un serveur. Ils émulent les fonctionnalités d’un routeur matériel via un logiciel dédié. Ils permettent de créer des réseaux isolés et d’améliorer la couverture d’un réseau existant. Les routeurs virtuels sont une solution économique pour les petites entreprises et les particuliers, mais peuvent être moins fiables que les routeurs matériels.
Différence entre un concentrateur, un commutateur et un routeur
Après avoir exploré les définitions et les informations de base sur ces trois types d’équipements, examinons maintenant leurs principales différences :
| Fonctionnalité | Concentrateur (Hub) | Commutateur (Switch) | Routeur (Router) |
| Couche OSI | Couche physique | Lien de données | Réseau |
| Transmission de données | Bits | Frames | Paquets |
| Mode de communication | Diffusion | Adresses MAC | Adresses IP |
| Performance | Faible | Moyenne | Élevée |
| Fonction | Connecte plusieurs appareils à un seul réseau et diffuse les paquets à tous | Connecte plusieurs appareils et transfère les paquets vers les appareils ciblés via les adresses MAC | Connecte deux ou plusieurs réseaux et transfère les paquets via les adresses IP |
| Coût | Faible | Moyen | Élevé |
| Vitesse | 10 ou 100 Mbps | 10 Mbps, 100 Mbps, 1 Gbps ou 10 Gbps | 100 Mbps, 1 Gbps ou 10 Gbps |
| Sécurité | Faible | Moyenne | Élevée |
| Mode de transmission | Half-duplex | Full-duplex | Full-duplex |
| Ports | 4, 8, 16 ou 32 | 8, 16, 24 ou 48 | 4, 8, 16 ou 32 |
| Intelligence | Répéteur simple | Le plus intelligent des trois | Le plus intelligent des trois |
| Évolutivité | Faible | Moyenne | Élevée |
Meilleurs appareils
Voici quelques exemples de concentrateurs, commutateurs et routeurs disponibles sur le marché :
#1. Concentrateur à détection automatique Cisco-Linksys
Le concentrateur 10/100 à 24 ports Linksys EF2H24 est une solution fiable et économique pour les petits réseaux. Chaque port détecte automatiquement la vitesse (10 ou 100 Mbps), ce qui permet de connecter facilement des équipements récents et anciens.
Il dispose également d’un emplacement pour l’extension avec des modules de fibre optique, permettant de se connecter à d’autres concentrateurs jusqu’à 2000 mètres. Ses performances en font un choix idéal pour les petites entreprises.
#2. Commutateur Ethernet D-Link
Le commutateur DGS-1016D apporte la vitesse du Gigabit Ethernet à tous les appareils connectés, avec des vitesses de 10, 100 et 1000 Mbps. Ce commutateur de bureau ou rackable dispose de 16 ports pour des connexions réseau rapides.
Il inclut le contrôle de flux IEEE 802.3x, l’isolation des ports, le contrôle des tempêtes de diffusion, le croisement automatique MDI/MDIX et la prise en charge des trames jumbo. De plus, il est sans ventilateur pour un fonctionnement silencieux et permet de réduire la consommation d’énergie grâce à la technologie D-Link Green Ethernet et à la conformité 802.3az EEE.
#3. Commutateur 2,5G non géré TRENDnet à 5 ports
Les commutateurs 2,5G non gérés de TRENDnet offrent une solution efficace pour vos besoins de mise en réseau, garantissant une transmission rapide des données.
Avec des ports RJ-45 2,5GBASE-T capables d’atteindre des vitesses de 2,5 Gbit/s via un câblage Cat 5e ou supérieur, ces commutateurs réseau sont conçus avec un boîtier métallique et sont montables au mur.
Ce commutateur réseau à 5 ports est un complément idéal pour la maison ou l’entreprise. Sa conception sans ventilateur réduit la consommation d’énergie et élimine le bruit, le tout à un excellent rapport qualité-prix.
#4. Commutateur réseau non géré multi-Gigabit TP-Link à 8 ports
Améliorez votre réseau domestique ou professionnel avec ce commutateur de bureau TP-Link multi-Gigabit 2,5G à 8 ports. Il permet d’exploiter au mieux la bande passante multi-Gigabit pour tous les appareils, des serveurs NAS aux consoles de jeux et aux diffusions vidéo 4K.
La négociation automatique ajuste les vitesses jusqu’à 40 Gbit/s pour une compatibilité maximale. Chaque port dispose également d’une qualité de service (QoS) pour prioriser le trafic et offrir une expérience ininterrompue.
#5. Routeur VPN Gigabit filaire TP-Link ER605 V2
Ce routeur VPN TP-Link multi-WAN avec Omada SDN est idéal pour les utilisateurs domestiques et professionnels ayant besoin d’une connectivité haut débit sécurisée et fiable.
Il offre une gestion centralisée via le logiciel OmadaSDN, ainsi qu’un accès aux fonctionnalités de réseau cloud, pour un contrôle à distance et une gestion des protocoles de sécurité tels que IPSec, OpenVPN, L2TP et PPTP.
Il prend en charge jusqu’à 20 connexions IPsec LAN à LAN, ce qui en fait une solution sécurisée pour la transmission de données privées entre réseaux. Le routeur dispose d’1 port WAN Gigabit, de 2 ports WAN/LAN Gigabit et de 2 ports LAN Gigabit.
Il offre également des fonctionnalités de sécurité avancées telles que des politiques de pare-feu, le filtrage IP/MAC/URL, la protection contre les DoS, etc.
Ses options de contrôle de la bande passante aident les entreprises à maximiser l’utilisation du haut débit multiligne pour une distribution optimale des flux de données sur plusieurs ports WAN.
#6. Routeur double WAN Peplink Balance 20
Le routeur Peplink Balance Multi-WAN est une solution d’équilibrage de charge avancée. Avec jusqu’à 13 connexions internet disponibles, l’utilisateur peut ajouter des liaisons à faible coût (DSL, câble) pour une vitesse accrue, tandis que des abonnements auprès de plusieurs fournisseurs garantissent une disponibilité de 100%.
Il inclut sept algorithmes uniques permettant la répartition du trafic entre ces différentes sources de bande passante, pour une augmentation de la vitesse lors du chargement de sites web ou d’applications en ligne.
La fonctionnalité de gestion du trafic sortant permet de personnaliser les règles d’acheminement des flux de données à volume plus élevé sur des réseaux plus rapides. Le routeur surveille automatiquement l’état de vos liens internet et redirige le trafic en cas de défaillance.
Il inclut également des fonctionnalités de sécurité avancées, ce qui en fait une solution idéale pour les entreprises à la recherche d’un système réseau efficace et économique.
Derniers mots
Les concentrateurs, commutateurs et routeurs sont des éléments indispensables de toute infrastructure réseau. Les concentrateurs amplifient et retransmettent les données à tous les nœuds d’un réseau. Les commutateurs utilisent les adresses MAC pour transmettre les paquets directement au destinataire, ce qui améliore l’efficacité et les performances. Les routeurs utilisent les adresses IP pour acheminer les paquets de données. Ils sont capables de déterminer automatiquement les chemins optimaux pour une transmission rapide et sécurisée.
Le choix du bon équipement réseau n’est pas une tâche facile. Il faut tenir compte de la taille, de la complexité et de l’objectif du réseau. Les concentrateurs conviennent aux petits réseaux avec peu d’utilisateurs. Les commutateurs sont adaptés aux réseaux de taille moyenne à grande. Les routeurs permettent de connecter des réseaux locaux à un réseau étendu comme internet.
