Comment construire votre propre chargeur USB à énergie solaire
L'énergie Solaire : Une Ressource Inépuisable
L'énergie solaire représente une source d'énergie véritablement renouvelable et écologique, accessible partout sur notre planète. De nos jours, cette ressource est largement exploitée, notamment dans les zones isolées où l'accès au réseau électrique est limité. Elle s'avère particulièrement avantageuse dans les régions bénéficiant d'une longue exposition au soleil, permettant ainsi une réduction notable des factures d'électricité.
Nous vous proposons de découvrir comment construire un système autonome pour recharger des appareils électroniques fonctionnant en courant continu (CC) via des ports USB, en utilisant l'énergie solaire. Notre approche se veut simple et accessible, avec un minimum de composants et une conception épurée.
L'Essence de l'Énergie Solaire
L'énergie solaire est le processus de transformation de la lumière du soleil en une forme d'énergie exploitable et efficiente. Des panneaux solaires, souvent associés à des générateurs, sont utilisés pour convertir l'énergie lumineuse en électricité. La taille des panneaux solaires varie considérablement, allant de quelques centimètres carrés à des installations plus vastes sur les toits des habitations. Il est également possible d'interconnecter des panneaux sur de grandes surfaces pour générer de l'électricité à des fins commerciales.

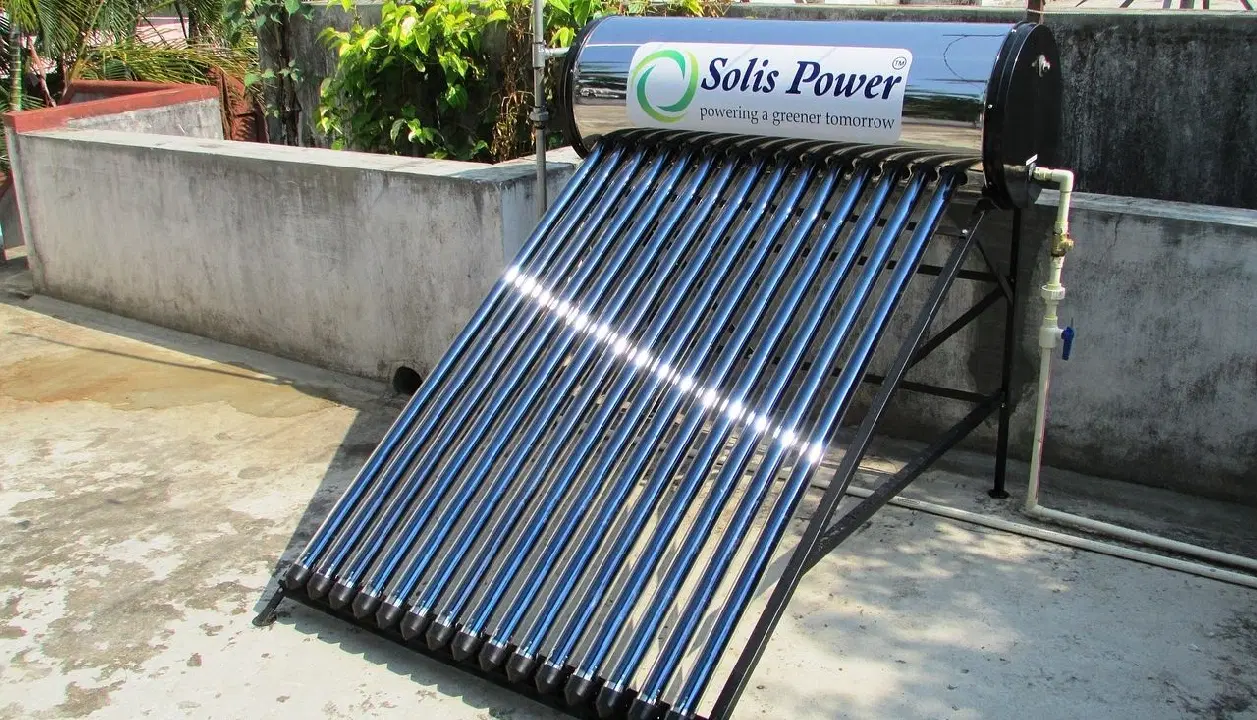

Il existe plusieurs façons d'exploiter l'énergie solaire. La plus répandue est l'utilisation de systèmes photovoltaïques (PV) qui transforment directement les rayons du soleil en courant électrique. Outre cette méthode, on utilise également l'énergie solaire thermique, qui consiste à concentrer la chaleur solaire pour chauffer des espaces ou des fluides. Des systèmes de chauffage d'eau solaire sont également disponibles pour une utilisation domestique.
Sélection des Composants Essentiels
Notre objectif est d'utiliser l'énergie solaire pour alimenter et recharger des appareils fonctionnant via USB. Pour cela, une batterie est nécessaire pour stocker l'énergie et garantir un approvisionnement constant, même en cas de faible ensoleillement ou la nuit. Elle permettra également de délivrer le courant spécifique requis pour les appareils électroniques.
Voici les composants nécessaires pour ce projet DIY :
- Panneau Solaire : Pour générer du courant continu lors de l'exposition au soleil. Choisissez la taille du panneau en fonction de vos besoins de charge. Dans notre exemple, nous utilisons un panneau de 150W, capable d'alimenter des ampoules et des ventilateurs en courant continu.
- Batterie : Pour le stockage de l'énergie. La taille doit être adaptée à vos exigences de charge.
- Contrôleur de Charge Solaire : Il régule le courant pour éviter toute surcharge de la batterie et les surtensions. Optez pour un contrôleur avec un courant nominal approprié et une interface USB.
- Câbles : Pour réaliser les connexions.
- Appareil USB : Pour les tests (téléphone, tablette, etc.).
Étape 1 : Schéma de Fonctionnement

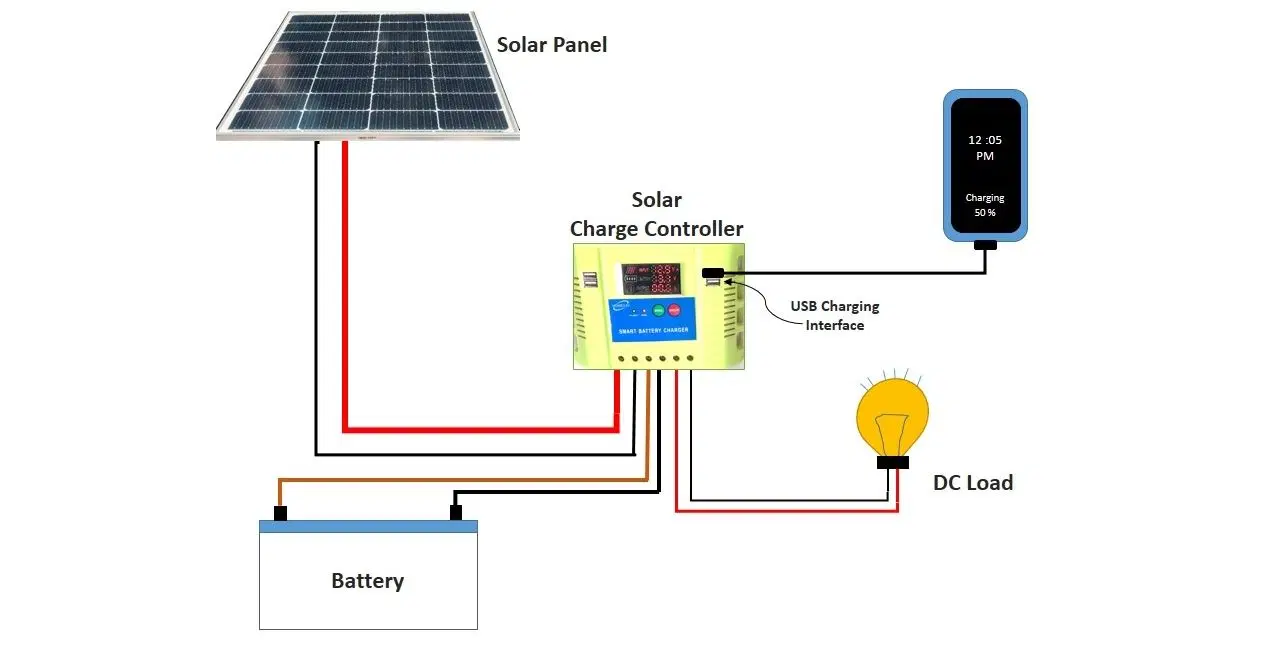

Le schéma ci-dessous illustre l'agencement nécessaire pour collecter, contrôler et utiliser efficacement l'énergie solaire produite par les panneaux.
Connectez les différents éléments (panneau solaire, batterie, charge) au contrôleur de charge solaire. Ce dernier régule le courant d'entrée, le courant de charge de sortie et la tension de charge.
Étape 2 : Connexion du Panneau Solaire

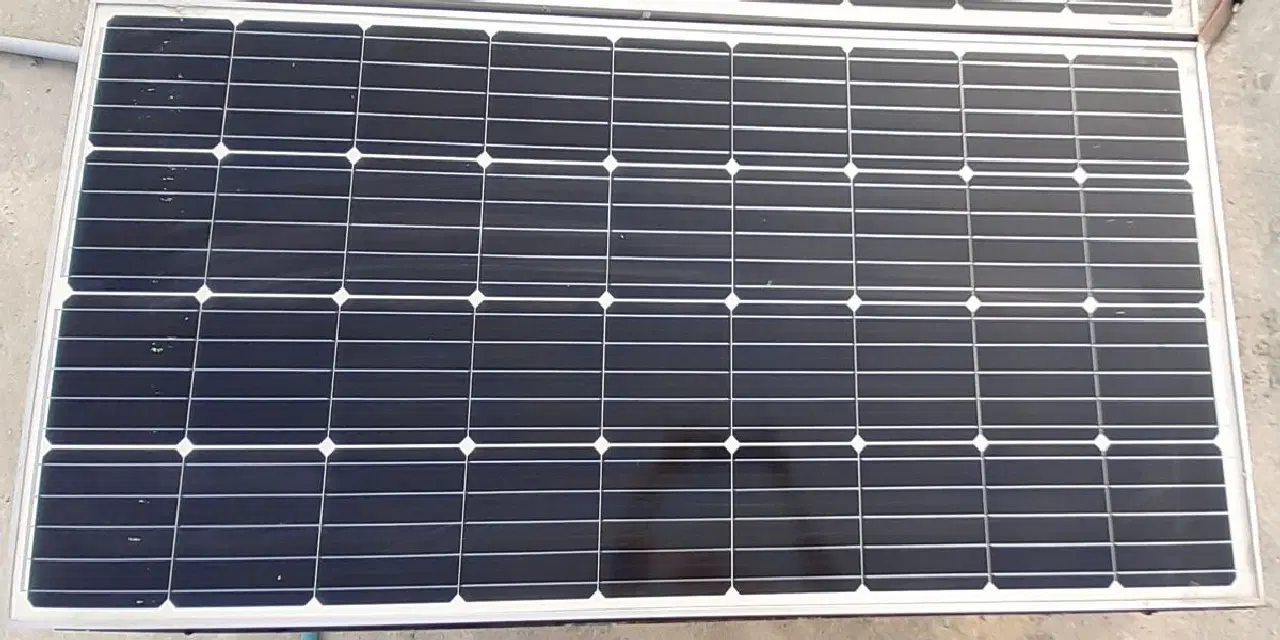

Nous utilisons des panneaux solaires de 150W connectés en parallèle pour augmenter le courant de charge de la batterie. Le nombre et la capacité des panneaux peuvent être ajustés selon les besoins. Pour un montage en parallèle, connectez ensemble tous les pôles positifs des panneaux et faites de même avec les pôles négatifs. Isolez ensuite les connexions avec du ruban isolant.
Étape 3 : Installation du Contrôleur de Charge
Reliez le fil positif du panneau à la borne positive du contrôleur de charge, et le fil négatif à la borne négative. Notre contrôleur est équipé d'un port USB Type-A. Le contrôleur possède un régulateur de tension interne qui convertit le 12V CC en 5V CC, permettant la charge d'appareils via USB. Sur les ports USB, les broches 1 et 4 sont généralement utilisées pour le 5V CC et la masse, respectivement. Ce port USB permet de recharger des appareils électroniques compatibles, comme les téléphones, tablettes et montres intelligentes.
Le contrôleur de charge solaire prévient les surcharges et surtensions qui pourraient endommager la batterie. La surchauffe peut altérer la durée de vie et les performances de la batterie.
Étape 4 : Mise en Place de la Batterie
L'ajout d'une batterie assure une source d'alimentation de secours en cas de faible ensoleillement ou pendant la nuit. Nous utilisons des batteries de 12V CC pour stocker l'énergie. Ces batteries sont montées en parallèle pour maintenir la tension à 12V, tout en augmentant la capacité en courant.
Choisissez la capacité de la batterie en fonction des besoins de charge et de la puissance du panneau solaire. Connectez l'interface de la batterie du contrôleur aux bornes de la batterie avec des câbles de section suffisante.
Étape 5 : Finalisation du Câblage
Assurez-vous que toutes les connexions sont solides et correctement réalisées pour éviter les étincelles. Isolez tous les joints pour prévenir les courts-circuits. Utilisez des câbles de bonne qualité et de section suffisante pour minimiser les pertes. Il est recommandé de placer les panneaux, le contrôleur et les batteries à proximité les uns des autres pour réduire la longueur des câbles, ce qui limite les pertes électriques et améliore l'efficacité du système solaire.
Étape 6 : Test du Chargeur
Pour tester le système en journée, activez le contrôleur de charge solaire. Observez les tensions affichées par le contrôleur, ainsi que le courant circulant à l'aide d'un multimètre ou d'une pince ampèremétrique.
Le contrôleur affichera la tension de la batterie et du panneau solaire, ainsi que le courant de charge si un appareil est connecté. Lorsque la batterie 12V atteint environ 14V CC, le contrôleur déconnecte le panneau solaire pour éviter une surcharge. Vous pouvez constater cela en observant la tension du panneau solaire, qui peut dépasser 16V CC par temps ensoleillé.
Ensuite, connectez un appareil USB directement au contrôleur. Le port USB fournit du 5V CC, régulé à partir de la batterie. Vous constaterez que l'appareil commence à charger. Vous pouvez également observer le courant consommé par la charge.
Ce système peut également alimenter d'autres types d'appareils que ceux utilisant des ports USB : vous pouvez utiliser l'interface 12V pour des ampoules CC, des ventilateurs CC, etc. Il suffit de les connecter à l'interface de charge du contrôleur. Le symbole de charge sur le contrôleur (comme une ampoule) représente cette interface.
Il est possible d'améliorer ce système pour créer une solution portable plus légère pour recharger des appareils USB, même sans batterie, mais cela ne fonctionnera qu'en journée.
Les Avantages d'un Chargeur Solaire
Cette solution d'alimentation solaire offre une plus grande autonomie à vos appareils et réduit votre dépendance aux systèmes de distribution électrique traditionnels. La recharge solaire améliore l'efficacité en évitant les pertes lors des conversions AC-DC des systèmes conventionnels. Dans les systèmes solaires, le stockage et la charge sont réalisés en courant continu, ce qui élimine ces pertes, bien qu'une conversion ou régulation de tension puisse être nécessaire.
L'utilisation de l'énergie solaire à domicile peut réduire vos factures d'électricité de manière significative. Il existe de nombreux autres projets utilisant l'énergie solaire que vous pouvez réaliser vous-même : lampadaires solaires, chauffages de piscine solaires, haut-parleurs Bluetooth solaires, etc.
