Types de connecteur de carte vidéo expliqués

Nous comprenons tous l’importance des cartes vidéo (cartes graphiques), en particulier les joueurs. Souvent, nous devons également nous connecter à des cartes graphiques externes pour améliorer la qualité de l’affichage graphique/vidéo de notre appareil. Dans de tels cas, vous devez comprendre les différents types de connecteurs de carte vidéo. Cet article parlera d’une variété d’affichages vidéo, de ports vidéo et de cartes vidéo ; nous entrerons dans les détails sur les types de ports d’affichage PC, les types de câbles d’affichage d’ordinateur et tout ce qu’il faut faire sur les écrans vidéo. À la fin de cet article, vous découvrirez les flux d’entrée et de sortie vidéo, les types de broches de câble, les cartes graphiques et les différents types d’affichages vidéo. Cet article peut également être un excellent guide pour les joueurs afin de comprendre comment optimiser leurs performances de jeu et améliorer leur expérience de jeu.

Types de connecteur de carte vidéo expliqués

Ici, nous avons expliqué en détail les types de connecteurs de carte vidéo et les types de câbles d’affichage d’ordinateur.

Qu’est-ce qu’une carte vidéo ?

Il est important de comprendre ce qu’est une carte vidéo pour comprendre de nombreux autres concepts expliqués dans l’article plus tard. Une carte vidéo est un périphérique matériel qui calcule et contrôle l’apparence d’une image sur un écran. Il améliore la qualité de l’affichage. Ce matériel est responsable du traitement des graphiques. Il est connecté à la carte mère d’un ordinateur. Les cartes graphiques des temps modernes sont livrées avec une variété de ports qui se connectent à des périphériques externes tels que des téléviseurs ou des moniteurs pour afficher une meilleure vidéo et audio. Nous allons maintenant en savoir plus sur les types de connecteurs de carte vidéo et les différentes utilisations pour lesquelles ils sont utilisés. Vous trouverez ci-dessous une liste des meilleurs types de connecteurs vidéo.

Remarque : Une carte graphique de premier ordre peut imposer une charge importante à l’alimentation de l’appareil et c’est quelque chose que vous devriez éviter.

Types de connecteurs de carte vidéo

Voici les types de connecteur de carte vidéo.

1. Connecteur PCI Express x16

Il s’agit de l’interface la plus courante des cartes mères utilisées dans nos appareils tels que les PC. Les cartes mères antérieures avaient des emplacements ISA et elles étaient utilisées pour tout connecter à l’ordinateur et pas seulement aux cartes graphiques. Au fur et à mesure que la technologie PC avançait, les slots ISA n’étaient pas assez rapides pour l’infographie. En 2004, PCIe a été lancé, qui signifie Peripheral Component Interconnect Express. C’était une version plus rapide des PCI ordinaires. Ces emplacements PCIe sont disponibles en différentes tailles. Par exemple : emplacements PCIe x1 ou PCIe x16.

PCI Express communique les données vers et depuis les slots dans ce qu’on appelle des voies. Vous pouvez visualiser les données circulant ici sous la forme d’une ligne de personnes ou d’objets. Si une voie de personnes ou plus précisément des données transite vers un emplacement PCIe, il s’agit alors d’un connecteur PCIe x1. Si nous voulons obtenir plus de données sur la carte, nous ne pouvons pas augmenter la vitesse de la carte, mais nous pouvons ajouter plus de voies. Donc, si vous augmentez le nombre de voies de 4, nous obtenons PCIe x4. Dans ce cas, nous obtenons 4 voies de plus pour que les données voyagent, puis nous avons 4 fois plus de données ainsi que 4 fois le taux de transfert de données. Si nous pouvons augmenter les voies d’un facteur 16, nous obtenons des connecteurs PCIe x16 qui sont les types de connecteurs de carte vidéo les plus modernes. Certaines caractéristiques des connecteurs PCI Express x16 sont

  • Il fournit 75W aux cartes graphiques.
  • Les données circulent dans les couloirs.
  • C’est suffisant pour les cartes graphiques milieu de gamme.
  • C’est suffisant pour les cartes graphiques supérieures de milieu de gamme et haut de gamme. Ces cartes graphiques nécessitent une connexion externe pour laquelle nous utilisons des connecteurs 6 broches et 8 broches.

Les connecteurs mentionnés ci-dessous se connecteront aux composants individuels d’un ordinateur tels que les cartes graphiques. Au fur et à mesure que la technologie progressait, nous avons besoin de connecteurs plus puissants pour fournir plus de puissance aux processeurs ; c’est à ce moment que le connecteur à 8 broches a été ajouté. Les connecteurs d’alimentation PCIe à 6 et 8 broches sont également utilisés pour fournir une alimentation supplémentaire aux cartes vidéo PCI-Express haut de gamme pour leur fonctionnement. Ces connecteurs ne se branchent pas sur la carte mère, ils se branchent directement sur la carte vidéo, et selon cette carte vidéo, ils utiliseront soit les connecteurs à 6 ou 8 broches, soit les deux en même temps.

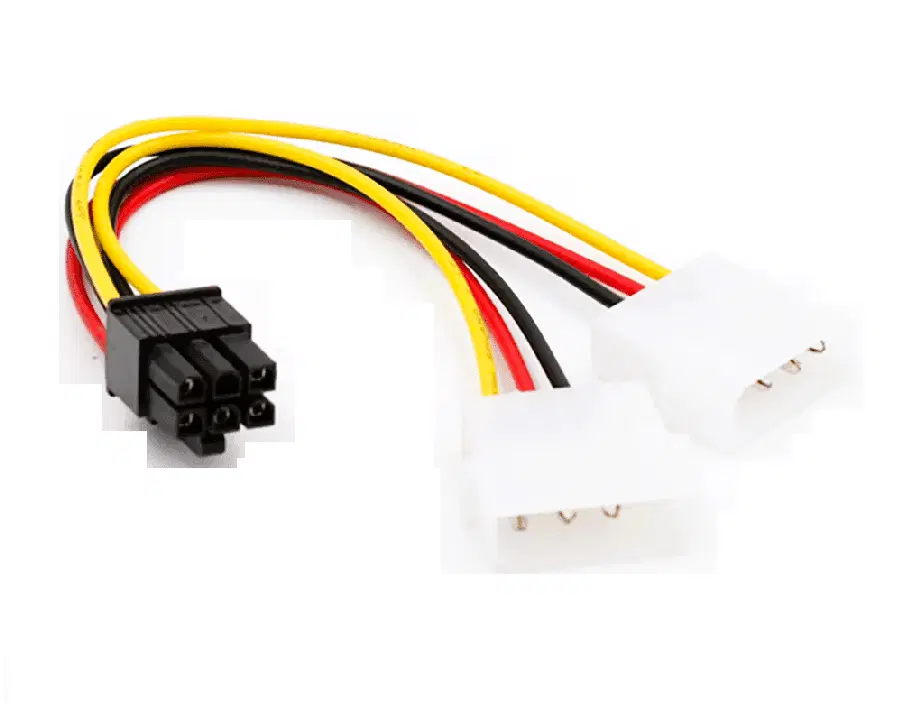

2. Connecteurs à 6 broches

Ces connecteurs peuvent être utilisés pour fournir 75 watts supplémentaires d’énergie à notre unité de traitement graphique. Un connecteur PCIe x16 est également utilisé pour fournir 75 watts d’énergie, et en ajoutant un connecteur à 6 broches, nous obtenons 75 watts d’énergie supplémentaires, ce qui correspond à une consommation électrique totale de 150 watts. Si vos cartes graphiques consomment plus de 75 watts d’énergie, elles seront livrées avec un connecteur PCI Express à 6 broches. Les cartes graphiques de milieu de gamme utilisent des connecteurs à 6 broches.

3. Connecteurs à 8 broches

Comme son nom l’indique, il s’agit d’un connecteur à 8 broches qui se branche sur la carte mère et qui fournit plus d’énergie aux nouveaux processeurs gourmands en énergie. Ces broches sont utilisées pour fournir 150 watts d’énergie à votre carte graphique. En utilisant un connecteur à 8 broches, une carte graphique peut obtenir un total de 225 watts d’énergie ; 75 W du PCIe x16 et 150 W du connecteur à 8 broches. Les cartes graphiques les plus modernes et les plus performantes sont équipées d’un connecteur à 8 broches. Certaines cartes graphiques extrêmement gourmandes en énergie peuvent avoir un connecteur à 6 broches et un connecteur à 8 broches ou également deux connecteurs à 8 broches.

4. Connecteur 12 broches

Lorsque NVIDIA a créé sa carte graphique la plus puissante, elle avait besoin de beaucoup de puissance supplémentaire ; c’est à ce moment-là que le connecteur à 12 broches a été introduit. Il est presque de la même taille mais a plus de puissance qu’un connecteur à 8 broches.

Types de câble d’affichage d’ordinateur

Il est important de comprendre les types de câbles d’affichage d’ordinateur car ils jouent un rôle crucial dans la connexion d’un moniteur au processeur. Ces câbles sont également nécessaires pour la connexion de votre téléviseur et de votre lecteur vidéo. La liste ci-dessous vous aidera à comprendre les différents types de câbles d’affichage d’ordinateur ainsi que les meilleurs types de connecteurs vidéo.

1. Câble DVI

Image parAndreas Lischka de Pixabay

DVI est synonyme d’interfaces vidéo numériques. Habituellement, les cartes vidéo à bas prix sont équipées de DVI. Il prend en charge une résolution maximale de 1920 × 1080 pixels, mais les cartes vidéo plus chères prennent également en charge une résolution de 2560 × 1600 pixels. Certaines caractéristiques d’un câble DVI sont

  • Il est utilisé pour transmettre des signaux vidéo au format numérique.
  • Il est utilisé pour les écrans LCD.
  • Il fonctionne à un signal très élevé.
  • Il transmet à la fois des signaux analogiques et numériques.

2. Câble HDMI

Image parMichi de Pixabay

HDMI signifie Interface Multimédia Haute Définition. La plupart des appareils ménagers modernes tels que les téléviseurs LCD, les projecteurs, les lecteurs Blu-ray, etc. sont équipés d’un port HDMI. Chaque ordinateur portable et PC moderne est également équipé d’un port HDMI pour vous permettre de vous connecter à un home cinéma ou à un téléviseur LCD. Même ici, le signal est transmis dans un format numérique. Certaines caractéristiques des câbles HDMI sont

  • Il prend en charge la transmission audio ainsi que la transmission vidéo. Il n’est pas nécessaire d’utiliser un haut-parleur séparé.
  • Il prend en charge la haute résolution.
  • Il a de longs câbles qui peuvent aller jusqu’à 30 mètres.
  • Il est pris en charge sur de nombreux appareils.

3. Câble USB

Image parOpenClipart-Vectors de Pixabay

USB signifie Universal Serial Bus. Il est généralement utilisé pour connecter nos ordinateurs à d’autres appareils pour partager des fichiers et transférer des données. Certaines caractéristiques d’un câble USB sont

  • Il n’est pas cher.
  • C’est facile a utiliser.
  • Il a différentes tailles et types de connecteurs.
  • Ses câbles sont de petite longueur.

4. Câble VGA

Image parRichard Revel de Pixabay

VGA signifie Video Graphics Array. Il ne connecte que des signaux vidéo et non audio. Il a été créé par IBM et est obsolète. Il ne peut être utilisé que lorsque vous n’avez pas d’autres options disponibles. Il a une interface trapézoïdale bleue et transmet des signaux analogiques. Mais lorsque les téléviseurs LCD à écran plat ont commencé à apparaître, ils ont nécessité une plus grande résolution et, lentement, le VGA a commencé à devenir redondant. Bien qu’ils soient rarement utilisés aujourd’hui, divers appareils tels que les téléviseurs, les projecteurs, les moniteurs, etc. sont équipés d’un port VGA.

***

Nous espérons que cette vidéo vous a aidé à comprendre les différents types de connecteurs de carte vidéo. Ces informations peuvent être particulièrement utiles si vous êtes un joueur. Comprendre ces types de câbles d’affichage d’ordinateur peut être utile si vous cherchez à améliorer la qualité de votre vidéo ou l’expérience globale de votre carte graphique. Si vous avez vos propres commentaires ou si vous souhaitez partager vos réflexions sur cet article, veuillez nous en informer dans la section commentaires ci-dessous.
