Réseaux de Capteurs Sans Fil : Fonctionnement, Composants et Applications
Les réseaux de capteurs sans fil (RCSF), souvent désignés par l’acronyme WSN (Wireless Sensor Networks), sont des systèmes capables de détecter et de réagir à des variations des conditions physiques et environnementales. Ces variations peuvent concerner, par exemple, la chaleur, la pression ou encore la luminosité. Pour ce faire, ils utilisent un réseau de capteurs.
Les avancées considérables dans le domaine de la technologie sans fil et des capteurs MEMS (Micro Electro Mechanical System) ont ouvert la voie à la création de réseaux de capteurs à faible consommation d’énergie, déployables sur de vastes zones. Ces RCSF, d’un coût abordable, sont devenus incontournables dans des applications militaires et civiles.
Dans les sections suivantes, nous explorerons les différents types de RCSF, leurs composantes, leurs applications, ainsi que leurs avantages et inconvénients.
Quelle est la notion de réseau ?
Un réseau est un ensemble d’appareils interconnectés, permettant l’échange d’informations et le partage de ressources. Ces appareils communiquent via des protocoles tels que TCP/IP, UDP, FTP, HTTP ou SMTP. Ces protocoles établissent un ensemble de règles pour la transmission des données, qu’elle se fasse par des liaisons filaires ou sans fil.
Il existe principalement deux catégories de réseaux : les réseaux filaires et les réseaux sans fil. Ils se distinguent par des critères comme la vitesse de transfert des données, la sécurité des informations, la portée de la communication et le coût d’implémentation.
Les réseaux filaires reposent sur l’interconnexion physique des appareils par l’intermédiaire de câbles. À l’inverse, les réseaux sans fil utilisent les ondes radio pour établir la connectivité entre les dispositifs. Des technologies comme le Wi-Fi ou le Bluetooth sont couramment utilisées pour ce type de réseaux.
Le réseau de capteurs sans fil (RCSF), comme son nom l’indique, est basé sur une technologie sans fil où la communication se fait grâce à des signaux radio.
Qu’est-ce qu’un réseau de capteurs sans fil (RCSF) ?
Un réseau de capteurs sans fil (RCSF ou WSN) est constitué d’un ensemble de capteurs spécialisés, disposés en des points stratégiques au sein de structures spécifiques. Ils sont chargés de collecter et d’enregistrer des données relatives à des paramètres environnementaux physiques. Les données récoltées sont ensuite centralisées pour être analysées.
Ces paramètres physiques peuvent inclure, mais ne sont pas limités à, la température, la pression, la vitesse du vent, ou encore l’humidité.

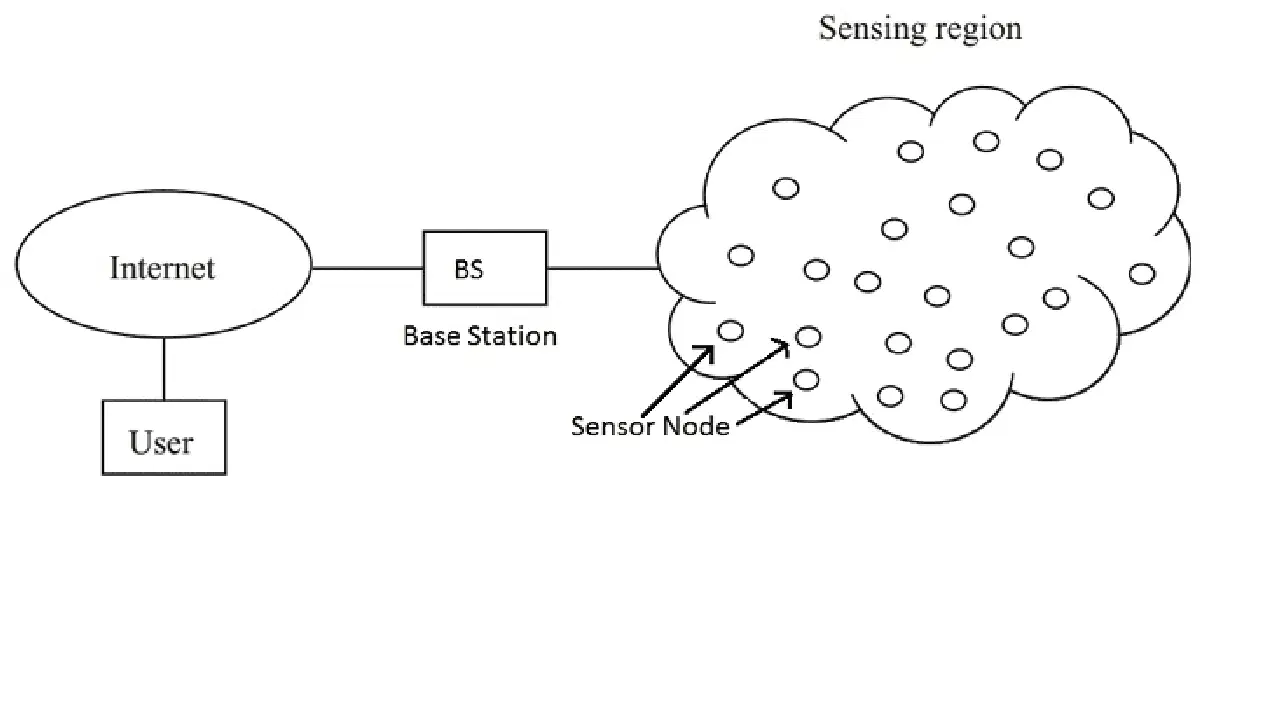

Crédit image : electronicshub
Un RCSF est composé de stations de base et de nœuds, positionnés à des endroits divers, qui interagissent par le biais de liaisons sans fil. La structure d’un RCSF peut prendre quatre formes distinctes : point à point, étoile, arbre ou maillage.
On peut également classer les RCSF en cinq types selon l’environnement physique dans lequel ils sont déployés : souterrain, terrestre, sous-marin, multimédia et mobile.
Les nouvelles générations de capteurs s’appuient sur les progrès de l’ingénierie et de la technologie pour établir une liaison efficace entre les mondes physique et numérique.
Un RCSF est constitué de nœuds équipés de capteurs qui détectent les variations physiques et environnementales. Ces données sont ensuite transmises à une station de base pour analyse et présentation des résultats.
L’intégration des réseaux de capteurs sans fil avec des systèmes GPS ou RFID peut améliorer la couverture et créer des systèmes de suivi ou de surveillance sophistiqués.
Les RCSF ont pour objectif de recueillir des données environnementales pour améliorer la sécurité, la productivité, la prévention des accidents et la protection de l’environnement.
Composantes d’un RCSF
Examinons les éléments qui constituent un RCSF. On distingue principalement deux composantes : le nœud de capteur et l’architecture du réseau.
Nœud de capteur
Le nœud de capteur est composé des éléments suivants :
- Alimentation : Elle fournit l’énergie nécessaire au fonctionnement de tous les composants du réseau.
- Unité de détection : Elle comprend un capteur et un CAN (Convertisseur Analogique-Numérique). Le capteur collecte les données analogiques qui sont ensuite converties au format numérique par le CAN. Les nœuds de capteur ont également des capacités de traitement, de communication et de stockage. Un nœud de capteur collecte, analyse et fusionne les données avec celles provenant d’autres capteurs.
- Unité de traitement : Composée d’une mémoire et d’un microprocesseur. Elle est en charge du traitement et de la manipulation intelligente des données.
- Système de communication : Il s’agit d’un système radio pour l’émission et la réception des données.
- Station de base : Il s’agit d’un nœud spécifique doté de capacités de calcul et de traitement élevées.

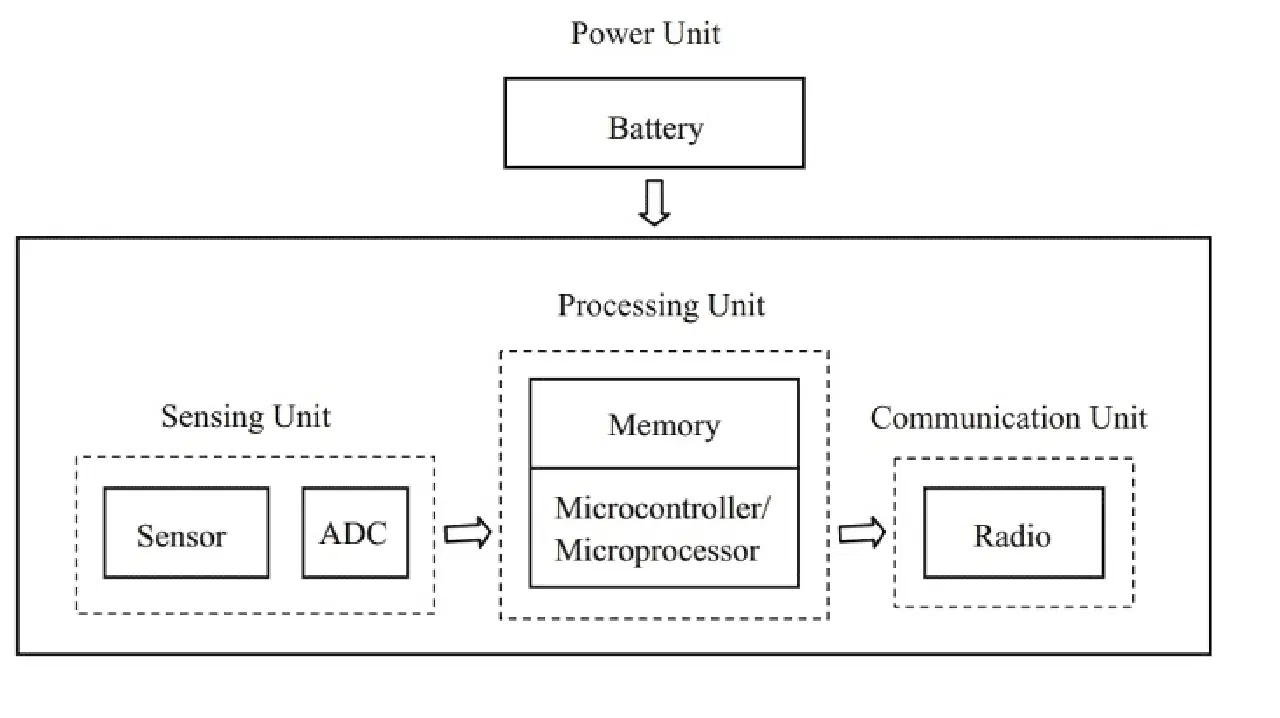

Crédit image : electronicshub
Tête de cluster : C’est un nœud de détection à large bande passante utilisé pour les opérations de fusion et d’agrégation des données au sein du RCSF. Le nombre de têtes de cluster varie selon la configuration système et les besoins de l’application.
Dans un RCSF, un nœud de capteur communique avec d’autres nœuds de capteurs pour surveiller l’environnement physique et avec une station de base (BS) par le biais de communications sans fil. Les nœuds de capteurs collectent les données et les envoient à la station de base qui se charge de les traiter et de les transmettre aux utilisateurs.
Architecture de réseau
Lorsque tous les nœuds de capteurs sont connectés directement à la station de base, on parle d’architecture de réseau à saut unique. Lorsque les données sont transmises sur de longues distances, la quantité d’énergie requise est plus importante que pour la collecte et le calcul des données. Dans ce type de scénario, on utilise généralement une architecture de réseau multi-sauts avec des nœuds intermédiaires, plutôt qu’une liaison directe entre le nœud de capteur et la station de base.
Crédit image : electronicshub
Il existe deux approches pour mettre en œuvre ces structures : l’architecture de réseau plate et l’architecture de réseau hiérarchique.
Dans une architecture plate, la station de base commande tous les nœuds de capteur qui répondent via des nœuds pairs en utilisant un chemin multi-sauts.
Dans une architecture hiérarchique, les têtes de cluster reçoivent les informations provenant d’un groupe de nœuds de capteurs avant de transmettre les données à la station de base.
Autres composants du RCSF
- Nœud relais : Il s’agit d’un nœud intermédiaire utilisé pour communiquer avec les nœuds voisins. Il améliore la fiabilité du réseau. Il ne possède ni capteur ni dispositif de commande.
- Nœud acteur : C’est un nœud haut de gamme utilisé pour exécuter des actions et prendre des décisions selon les besoins de l’application. Ces nœuds sont généralement des dispositifs puissants dotés de capacités de traitement élevées, d’une grande puissance d’émission et d’une longue durée de vie de la batterie.
- Passerelle : La passerelle sert d’interface entre les réseaux de capteurs et les réseaux externes. Elle est plus performante que le nœud de capteur et la tête de cluster en termes de mémoire pour les programmes et les données, de processeur, de portée d’émission et de possibilité d’extension via une mémoire externe.
Types de réseaux de capteurs sans fil (RCSF)
Il existe cinq types de RCSF :
- Sous-marin : Les RCSF sous-marins utilisent des nœuds de capteurs et des véhicules sous-marins pour collecter des données. Ils rencontrent des difficultés en raison de la latence élevée, des dysfonctionnements des capteurs et de la durée de vie limitée des batteries.
- Souterrain : Ce type de réseau est utilisé pour surveiller les conditions souterraines. Les nœuds de puits placés au-dessus du sol transmettent les données à la station de base. Ils sont plus coûteux que les réseaux terrestres en raison du coût de l’équipement et de la maintenance.
- Terrestre : Ces réseaux sont utilisés sur terre pour surveiller les conditions environnementales dans différentes zones. Des milliers de nœuds de capteurs sans fil sont déployés dans une structure ad hoc ou pré-planifiée pour communiquer efficacement avec les stations de base.
- Multimédia : Les RCSF peuvent suivre et surveiller des événements multimédias comme la vidéo, l’imagerie et l’audio. Ils sont constitués de nœuds de capteurs à prix abordable, équipés de caméras et de microphones, capables de se connecter, de capturer, de compresser et de corréler les données sans fil.
- Mobile : Les RCSF mobiles sont composés de nœuds de capteurs qui peuvent se déplacer et communiquer tout en assurant la détection. Ils offrent plus de flexibilité, une couverture plus large, une meilleure capacité de canal et une économie d’énergie par rapport aux réseaux de capteurs fixes.
Le choix du type de RCSF dépend des besoins spécifiques de l’application et du terrain.
Différentes structures de RCSF
Il existe quatre types de structures de réseau. Leur mise en œuvre affecte la latence, la capacité et la robustesse du système. Le routage et le traitement des données varient selon les structures de réseau. Il est donc essentiel d’évaluer les besoins et la nature de l’application avant de déployer une structure de RCSF.
Les nœuds peuvent également être connectés à Internet et transférer des données vers une plateforme cloud pour une analyse plus approfondie.

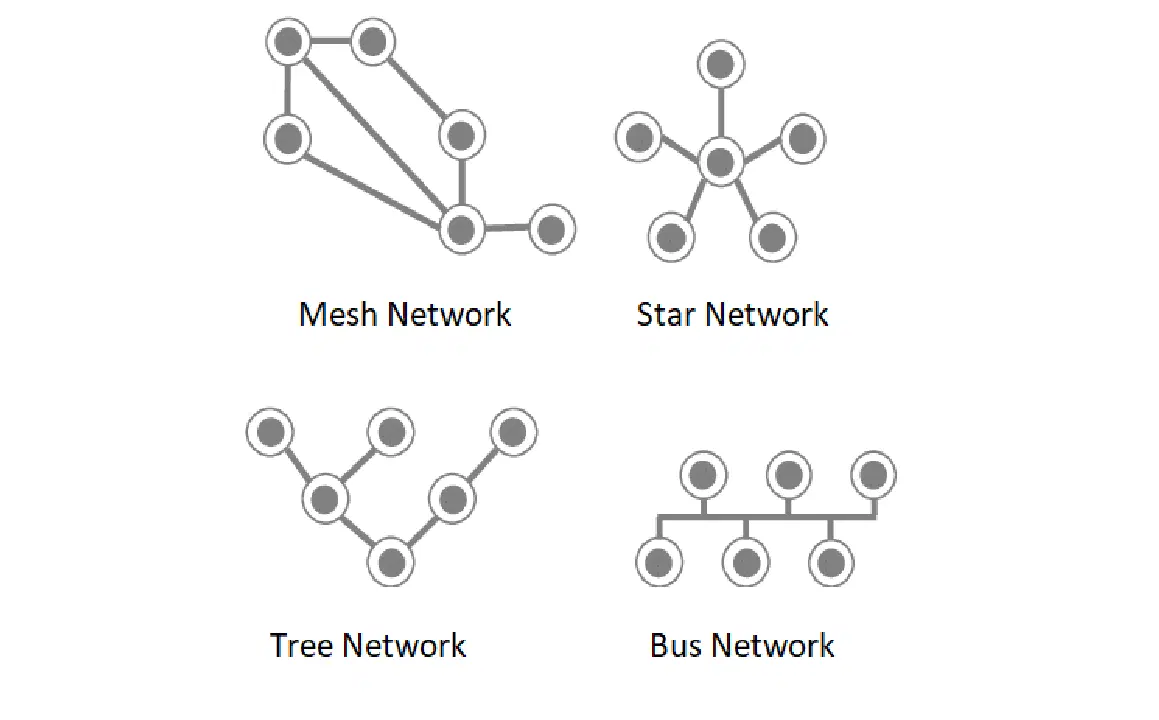

Crédit image : Researchgate
- Structure point à point ou en bus : Les capteurs de ce réseau communiquent directement entre eux, sans passer par un concentrateur central. Cette structure est largement utilisée et offre une communication sécurisée.
- Structure en étoile : Le réseau en étoile utilise une station de base comme concentrateur central pour communiquer avec tous les capteurs. Sa mise en œuvre est simple et elle consomme peu d’énergie. Son principal inconvénient réside dans sa dépendance à une seule station de base pour la communication.
- Structure arborescente ou hybride : Elle combine des structures point à point et en étoile. Dans cette structure, les capteurs sont disposés selon une configuration arborescente et la transmission des données se fait entre les branches. Elle utilise moins d’énergie que les autres structures.
- Structure maillée : La transmission des données se fait entre les capteurs se trouvant dans leur portée d’émission. Elle permet une communication multi-sauts sans nécessiter de station de base centrale. Les capteurs peuvent utiliser des capteurs intermédiaires pour transmettre des données à des capteurs hors de leur zone de couverture radio. Elle est réputée pour son évolutivité et sa redondance. Étant donné qu’elle ne présente pas de point de défaillance unique, elle est considérée comme la plus fiable, mais elle nécessite davantage d’énergie.
Applications des RCSF
Les RCSF sont largement utilisés dans de nombreux secteurs où des mesures, un suivi ou une surveillance sont nécessaires. Ils sont présents dans de vastes zones, mesurant la température, le son et d’autres paramètres dans une variété d’applications.
- Ils sont utilisés pour la surveillance de zones par le biais de capteurs qui détectent les tentatives d’intrusion. Ils sont donc largement utilisés dans le secteur militaire pour repérer les intrusions hostiles.
- Ils sont couramment utilisés dans des applications civiles, telles que l’exploitation minière, la santé, la surveillance, l’agriculture et d’autres types de surveillance.
- Les nœuds de capteurs sans fil détectent les véhicules en stationnement grâce à des magnétomètres. Des micro-radars et des magnétomètres peuvent également être utilisés pour le suivi.
- Les RCSF sont largement utilisés dans la surveillance de l’environnement, la détection des glissements de terrain, la surveillance de la qualité de l’eau, la détection des incendies de forêt et la surveillance de l’habitat. Ils sont aussi courants dans des solutions de surveillance industrielle telles que la santé des machines, le traitement des eaux usées et la santé structurelle.
Avantages et inconvénients des réseaux de capteurs sans fil
Examinons les avantages et les inconvénients des RCSF :
Avantages
- Les RCSF sont préférés aux systèmes de surveillance câblés en raison de leur commodité, de leur fiabilité, de leur prix abordable et de leur facilité de déploiement.
- Les RCSF éliminent le besoin de câbles ou de fils.
- L’efficacité des RCSF s’explique par de nombreux facteurs : précision de la détection, zone de couverture, tolérance aux pannes, connectivité, faible intervention humaine, fonctionnement dans des conditions difficiles et programmation dynamique des capteurs.
- Ils permettent une surveillance centralisée de tous les nœuds du RCSF.
- Ils s’adaptent facilement aux divisions physiques.
- Ils utilisent des protocoles de routage qui permettent de communiquer dans un environnement où les performances et la bande passante sont limitées, ce qui crée des réseaux ad hoc auto-organisés qui utilisent la communication multi-sauts.
- Ils utilisent des algorithmes de sécurité basés sur la technologie sans fil pour garantir la fiabilité du réseau.
- Ils permettent d’intégrer facilement de nouveaux nœuds ou appareils, ce qui améliore l’évolutivité.
Inconvénients
- Les RCSF sont confrontés à des difficultés comme une bande passante limitée, une consommation énergétique élevée, un coût des nœuds élevé, des contraintes de conception matérielle/logicielle et des problèmes liés au déploiement.
- Les réseaux de capteurs sans fil sont vulnérables aux attaques informatiques.
- Les RCSF sont conçus pour des applications à faible vitesse et ne conviennent pas aux communications à haut débit.
- La mise en place de réseaux RCSF est coûteuse.
- Dans les RCSF basés sur une topologie en étoile, si le nœud central tombe en panne, l’ensemble du réseau peut être paralysé.
Ressources d’apprentissage
#1. Création de réseaux de capteurs sans fil à l’aide d’Arduino
Ce livre traite de la création de réseaux sans fil à faible consommation d’énergie à l’aide d’équipements Arduino et XBee. Il inclut des explications sur le développement de projets complexes à travers des exemples illustratifs. Il fournit des schémas détaillés et des captures d’écran et explique un projet de domotique qui peut être reproduit tel quel ou personnalisé.
Vous apprendrez à connecter sans fil des cartes Arduino à l’aide de modules XBee et à contrôler l’environnement en fonction des données renvoyées par les capteurs du réseau. Vous utiliserez le logiciel XCTU sous Windows, OS X ou Linux pour collecter et stocker les données des capteurs dans le cloud ou dans une base de données personnelle. Vous interagirez également avec des appareils domotiques ZigBee.
Ce livre s’adresse aux développeurs de systèmes embarqués et aux passionnés ayant une connaissance d’Arduino, qui souhaitent développer leurs projets à l’aide de la technologie sans fil.
#2. Création de réseaux de capteurs sans fil : avec ZigBee, XBee, Arduino et Processing
Ce livre se concentre sur la création d’un réseau ZigBee à l’aide de radios XBee et Arduino pour un coût inférieur à 100 $. Vous apprendrez à créer des systèmes de détection et d’actionnement modulables. Vous acquerrez une connaissance des spécificités des XBee telles que la gestion de l’alimentation et le routage des sources. Vous apprendrez également à développer des passerelles pour l’interconnexion avec des réseaux adjacents, y compris Internet.
Ce livre aidera un large public à acquérir des compétences pour réaliser leurs projets en suivant les exemples donnés dans chaque chapitre. Il s’adresse aux inventeurs, aux bidouilleurs, aux étudiants, aux amateurs et aux scientifiques.
C’est une excellente ressource pour créer des gadgets interactifs intelligents, ainsi que des systèmes de capteurs à l’aide du protocole de réseau sans fil ZigBee et des radios XBee de la série 2.
#3. Réseaux de capteurs sans fil industriels (IWSN) : protocoles et applications
Cette publication présente de nouveaux résultats de recherche sur les réseaux de capteurs sans fil industriels. Les articles inclus contribuent à faire avancer la recherche sur les IWSN et devraient servir d’inspiration pour d’autres recherches et déploiements.
Les IWSN sont essentiels en raison de l’utilisation croissante des réseaux de capteurs sans fil dans la vie quotidienne et l’industrie. Ils doivent répondre à des exigences élevées de robustesse, de fiabilité et de rapidité à chaque niveau du réseau.
#4. Création de réseaux de capteurs sans fil avec ESP32 LoRa
Ce guide porte sur la mise en œuvre d’un réseau de capteurs sans fil (RCSF) de base avec ESP32 sur le réseau LoRa.
Il aborde divers aspects, comme la préparation de l’environnement de développement, la configuration de ESP32 LoRa, l’envoi et la réception de données, la gestion des interruptions du récepteur LoRa, la diffusion de messages sur le réseau LoRa et la création d’une application RCSF avec ESP32 LoRa.
Derniers mots
Les réseaux de capteurs sans fil (RCSF) sont devenus essentiels pour diverses applications de surveillance et de suivi. Le RCSF a évolué, passant d’une simple surveillance des capteurs à une détection, un traitement et une analyse avancés.
La technologie RCSF a considérablement évolué pour collecter des informations précieuses et fournir les résultats souhaités.
Ensuite, découvrez le fonctionnement du modèle d’architecture de protocole TCP/IP.
