Qu’est-ce qu’un objectif périscope pour les caméras de smartphone?

Le concours d’appareils photo pour smartphone a toujours été un jeu de chiffres. Quelle entreprise peut se vanter d’avoir le plus de mégapixels, d’appareils photo ou (de plus en plus) de zooms? En ce qui concerne les lois de la physique, cependant, le zoom optique et les téléphones minces ne vont pas de pair.

En juillet 2020, il était rumeur qu’Apple pourrait ajouter un téléobjectif périscope à un futur iPhone. Les lentilles périscopes existent depuis un certain temps et elles évitent parfaitement les problèmes de taille des téléobjectifs traditionnels.

Voici comment ils fonctionnent et ce que cela signifie pour l’avenir de l’industrie des smartphones.

En photographie, la taille compte

Les plus grandes limites de la photographie ont toujours été physiques plutôt que technologiques. Il y a certaines lois de l’optique que vous ne pouvez tout simplement pas concevoir. C’est pourquoi les objectifs des appareils photo reflex numériques et sans miroir sont si grands et lourds. Pour fournir de longues distances focales et de grandes ouvertures, les objectifs eux-mêmes doivent avoir une certaine taille.

Par exemple, un objectif avec une distance focale de 200 mm et une ouverture maximale de f / 2,8 doit avoir un élément d’objectif avant de plus de 70 mm (ou 3 pouces) de large. Et cela n’inclut aucune considération de fabrication.

Les caméras des smartphones ont les mêmes limites, mais à une échelle beaucoup plus petite. Parce qu’ils ont des capteurs plus petits, ils obtiennent plus de grossissement à partir de distances focales plus courtes. Cependant, de nombreux compromis viennent avec cet arrangement.

  Comment jeter un œil à l'intérieur des fichiers binaires à partir de la ligne de commande Linux

L’iPhone 11 Pro, par exemple, dispose d’un téléobjectif équivalent plein format 52 mm, qui n’est en réalité qu’un 6 mm. Cela signifie que si vous souhaitez prendre la même photo avec un reflex numérique professionnel, vous aurez besoin d’un objectif 52 mm. Étant donné que le capteur de la caméra téléobjectif de l’iPhone mesure 1 / 3,6 pouces (environ 5 mm de diagonale), vous obtenez un grossissement équivalent.

Cependant, les fabricants commencent à rencontrer des problèmes. Vous ne pouvez pas réduire beaucoup plus les capteurs de caméra sans que les compromis deviennent ingérables. Les petits capteurs fonctionnent bien moins bien en basse lumière et ont plus de difficultés avec des résolutions plus élevées.

Si Apple souhaitait obtenir plus de zoom sur l’iPhone, il pourrait (en théorie) réduire de moitié la taille du capteur. Cependant, il serait probablement coûteux à produire et terrible à utiliser.

La meilleure option est d’augmenter la taille de l’objectif.

Éviter le problème

Une illustration de l'intérieur de l'objectif périscope sur un smartphone Huawei P40 Pro +.

L’augmentation de la taille d’un objectif pose également des problèmes. L’iPhone 11 Pro ne mesure que 8,1 mm d’épaisseur. Même si un objectif d’une distance focale de 6 mm ne doit pas nécessairement mesurer exactement 6 mm de long, il doit être proche. Ainsi, il occupera toujours une part importante de l’espace disponible sur un smartphone. Il n’y a tout simplement pas assez de place pour ajouter un objectif de 12 mm à un téléphone de seulement 8 mm d’épaisseur.

À moins que vous ne le fassiez de côté.

Une lentille périscope fonctionne un peu comme un périscope sur un sous-marin. La lumière pénètre dans l’élément avant et est ensuite réfléchie à 90 degrés par un miroir incliné. Il traverse tous les autres éléments de l’objectif avant de toucher le capteur de l’appareil photo et est ensuite enregistré comme une photo. En changeant la direction dans laquelle la lumière se déplace, les lentilles plus longues n’ont pas besoin d’être aussi profondes car elles peuvent être larges.

  Comment activer (ou désactiver) les cookies dans Mozilla Firefox

Pour les fabricants de téléphones, c’est un sérieux avantage. Il est beaucoup plus pratique de trouver l’espace nécessaire pour un téléobjectif plus long horizontalement que de rétrécir le capteur ou de fabriquer un téléphone plus épais.

De cette façon, les fabricants ne sont pas limités aux objectifs équivalents à 50 mm avec un zoom optique 2x (ou, d’un seul coup et avec un marketing douteux, 3x). Il permet des objectifs 100 mm (zoom environ 5x) ou même équivalents à 200 mm (zoom environ 10x).

Bien sûr, il y a encore des compromis et la technologie est nouvelle, mais elle saute parfaitement la plus grande limitation de l’ajout d’un zoom optique à un smartphone.

Zoom numérique contre zoom optique

Maintenant, si vous pensez que votre iPhone a déjà un zoom 10x, vous avez raison, mais aussi très mal. Il y a une raison pour laquelle nous avons principalement fait référence à la distance focale, plutôt qu’aux multiplicateurs de zoom.

En effet, il existe une distinction importante entre le zoom optique et numérique (ou amélioré, super-résolution, spatial ou assisté par IA). Avec le zoom optique, le grossissement est le résultat des propriétés optiques d’un objectif avec une distance focale plus longue. Les objets distants semblent vraiment plus proches, comme s’ils étaient vus à travers un télescope, sans perte de qualité d’image.

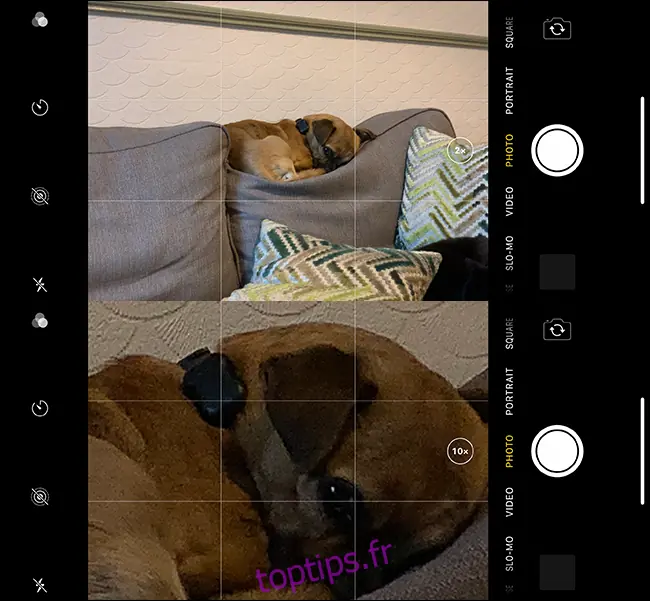

Exemple d'une mauvaise image zoom d'un chien sur un iPhone. Ce zoom 10x sur un iPhone n’est qu’un recadrage rapproché du zoom 2x.

  Prévisions horaires et bimensuelles pour plusieurs villes

Le zoom numérique, sous ses nombreuses formes, n’est qu’une façon élégante de dire qu’une photo est recadrée pour ressembler à une image agrandie. Certes, le zoom numérique a parcouru un long chemin. Avec des capteurs de mégapixels élevés, un «binning» (plusieurs pixels traités comme un seul grand pixel) et de meilleurs algorithmes de conversion ascendante, les fabricants obtiennent de meilleurs résultats.

Pourtant, c’est vraiment la même chose que de simplement prendre une photo et de la recadrer plus tard. Vous n’obtenez pas le vrai grossissement et il y aura toujours une perte de qualité d’image lorsque vous zoomez davantage.

Bien sûr, vous ne pouvez pas construire une campagne marketing autour de cette petite vérité.

Des lentilles périscopes sont disponibles

Apple ne sera pas le premier à rejoindre le parti des périscopes. Les fabricants chinois (Oppo et Huawei notamment) jouent avec eux depuis plusieurs années. Le Huawei P40 Pro + à cinq caméras dispose d’un téléobjectif périscope 10x équivalent à un objectif de 240 mm sur un appareil photo plein format.

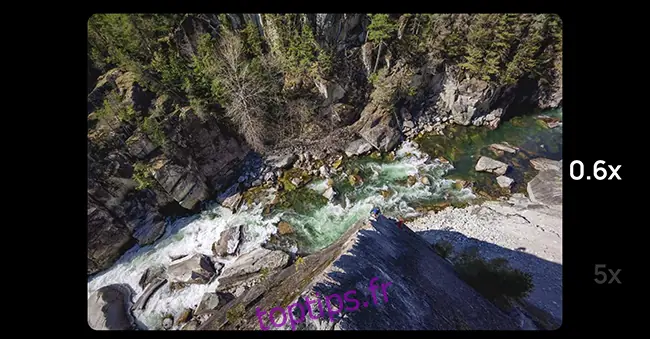

Plan large d'une rivière dans un canyon. La caméra grand angle du Huawei P40 Pro.

Le Samsung Galaxy S20 Ultra, plus largement disponible, dispose d’un téléobjectif périscope 5x qui équivaut à peu près à un 100 mm. Cependant, le marketing exagéré de Samsung fait de son mieux pour masquer ces informations avec certains multiplicateurs vraiment ridicules.

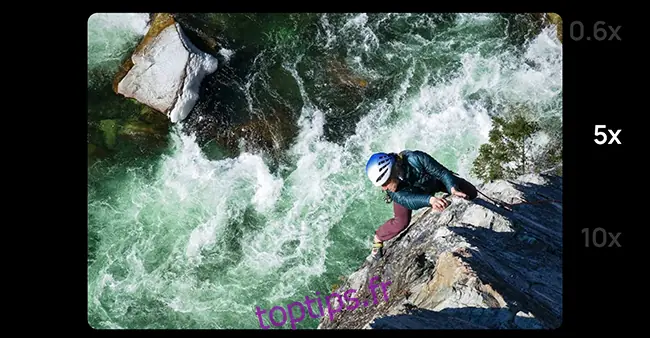

Plan agrandi d'un homme sur une corde escaladant les rochers à côté d'une rivière qui coule. Le périscope à zoom optique 5x. Vérifiez la qualité de l’image!

Comme tant d’autres fonctionnalités du téléphone, même si Apple n’était pas le premier, il fera toujours sensation lors de son entrée sur le marché. Je pense que nous pouvons supposer en toute sécurité qu’entre maintenant et chaque fois que l’éventuel iPhone-avec-un-périscope-objectif sera lancé, cela va devenir une fonctionnalité beaucoup plus recherchée.
