Qu'est-ce que l'impression MSLA ? Avantages et inconvénients

Comprendre l'Impression 3D MSLA : Guide Complet

MSLA, ou Masked Stereo Lithography Apparatus, désigne une technologie d'impression 3D avancée. Cette méthode, dérivée de la stéréolithographie (SLA), solidifie des résines liquides photosensibles à l'aide de lumière ultraviolette. Contrairement aux imprimantes SLA qui utilisent un laser UV pour tracer chaque couche, les imprimantes MSLA projettent l'ensemble d'une couche simultanément grâce à une source lumineuse UV et un écran LED servant de masque. La technique MSLA, reconnue pour sa rapidité et la qualité des impressions, est employée dans divers secteurs. Cet article a pour but de vous familiariser avec l'impression 3D MSLA et d'établir les distinctions entre les technologies MSLA et SLA.

Qu'est-ce que l'Impression MSLA?

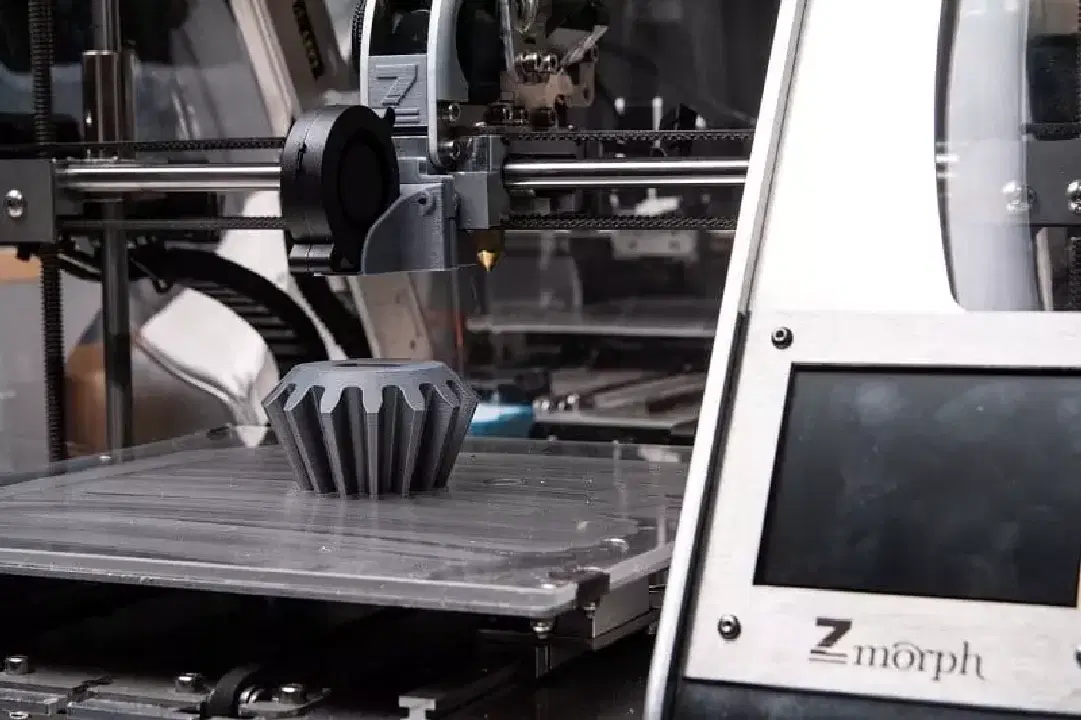

Crédit image: ZMorph Fab Imprimante 3D via Pixabay

L'impression MSLA est un processus d'impression 3D qui consiste à superposer des couches de résine photosensible pour créer des objets tridimensionnels. Cette technique permet une production de masse rapide et précise d'articles de haute qualité à un coût relativement modéré, par comparaison avec d'autres méthodes d'impression 3D. En raison de l'investissement initial élevé, les imprimantes MSLA sont souvent réservées à un public averti. Elles permettent de réaliser des objets complexes et volumineux, et conviennent aussi bien aux petites séries qu'au prototypage. L'imprimante 3D Peopoly Phenom L est un exemple d'imprimante MSLA.

Fonctionnement

Le processus d'impression MSLA implique une résine photosensible placée sur un ensemble LCD et LED, séparé par une fine pellicule de plastique en éthylène propylène fluoré (FEP). L'écran LCD joue le rôle de régulateur d'exposition à la lumière pour la résine située au-dessus. Les pixels de l'écran LCD définissent la forme de la couche, contrôlant le passage de la lumière par leur activation ou désactivation. Les motifs de pixels ainsi créés permettent l'impression. La formation d'une couche prend entre 3 et 8 secondes, avant de passer à la suivante.

Pourquoi Opter pour MSLA?

Voici les raisons pour lesquelles vous pourriez choisir l'impression MSLA :

• Les imprimantes et les résines sont accessibles en termes de coût.
• Elle offre un rendu de surface lisse.
• Elle permet de créer des structures complexes.
• Une vaste gamme de matériaux est disponible : flexibles, transparents, céramiques, résistants aux chocs, etc.
• La résolution d'impression est excellente.
• Les imprimantes MSLA permettent une production en série rapide.

MSLA dans la Bijouterie

L'impression MSLA a révolutionné l'industrie de la bijouterie grâce à la combustion propre des résines de cire lors du moulage. Les techniques traditionnelles de moulage à faible teneur en cire rencontraient des difficultés pour réaliser des designs complexes. L'impression MSLA permet de créer ces designs facilement et précisément, à partir d'un fichier CAO.

Applications Médicales de l'Impression MSLA

Dans le domaine médical, l'impression 3D MSLA est employée dans la bio-ingénierie tissulaire, un processus appelé bio-impression. Cette méthode consiste à créer des modèles avec des cellules vivantes, utilisée pour des implants osseux et dentaires, des supports vasculaires artificiels et des échafaudages d'organes.

Les Matériaux Utilisés en Impression MSLA

L'impression 3D MSLA utilise des résines photopolymères, qui durcissent sous l'effet d'une lumière UV intense. Les résines les plus fréquemment utilisées sont à base d'acrylate ou d'époxy. Voici un aperçu des types de résines:

• Résine Durable : Ce matériau souple et solide offre des propriétés similaires au polypropylène (PP). Il est utilisé pour le prototypage de produits tels que les ajustements par pression ou les joints à rotule.
• Résine Rigide : Conçues pour résister à une pression élevée sur une courte durée, ces résines rigides sont souvent comparées aux thermoplastiques ABS.
• Résine Standard : Ces résines sont utilisées pour les impressions nécessitant une haute résolution et une grande précision.
• Résine Transparente : Similaires aux résines standard, les résines transparentes peuvent être rendues totalement transparentes avec un traitement post-impression.

Avantages et Inconvénients de l'Impression MSLA

Crédit photo: Gavin Allanwood via Unsplash

Examinons les avantages et les inconvénients de cette technologie d'impression 3D.

Avantages de l'impression MSLA :

• Les imprimantes MSLA solidifient une couche entière en une seule fois, quelle que soit son épaisseur.
• Le plateau d'impression se déplace sur l'axe Z, à la différence des imprimantes SLA qui ne possèdent pas de pièces mobiles dans leur mécanisme.
• Les écrans LCD monochromes génèrent des niveaux de gris sur les bords, ce qui produit des surfaces imprimées lisses.
• La résolution d'impression est élevée.

Inconvénients de l'impression MSLA :

• Le coût de ces machines est élevé.
• Elles nécessitent un environnement chaud avec des températures maintenues entre 20 et 30 degrés Celsius.
• Le processus d'impression MSLA est effectué dans des environnements faiblement éclairés ou sombres, ce qui peut entraîner des dommages ou un durcissement prématuré des résines.
• La procédure de post-impression est complexe et potentiellement dangereuse pour la santé, nécessitant l'utilisation de gants pour manipuler les résines non durcies et les produits nouvellement imprimés.
• Les pièces imprimées doivent être lavées dans une solution d'alcool et exposées à une lumière UV intense pendant 10 à 15 minutes pour un durcissement complet.

Les Bases de l'Impression 3D

Maintenant que vous avez une bonne compréhension de l'impression MSLA, voici un aperçu des principes fondamentaux de l'impression 3D.

Qu'est-ce que l'Impression 3D?

L'impression 3D est une méthode de fabrication additive, c'est-à-dire qu'un objet est créé par l'ajout progressif de matière. L'imprimante 3D utilise une conception assistée par ordinateur (CAO) pour réaliser des objets tridimensionnels. Plusieurs technologies et matériaux sont disponibles pour réaliser un processus d'impression 3D.

Comment Fonctionne l'Impression 3D?

Crédit photo: Minku Kang via Unsplash

L'impression 3D est un processus simple et automatisé. Voici les étapes clés pour comprendre les bases de l'impression 3D :

1. Création d'un fichier CAO avec un logiciel comme AutodeskFusion ou Onshape.



2. Exportation du fichier CAO au format STL, un format universel pour les imprimantes 3D.
3. Téléchargement du fichier STL dans le logiciel de découpage de l'imprimante.
4. Ajustement de l'orientation, sélection du matériau et des paramètres d'impression. Le logiciel découpera automatiquement le fichier en couches.
5. Lancement de l'impression, où les couches seront construites l'une après l'autre.

Impression 3D pour Débutants

Les débutants doivent comprendre le fonctionnement d'une imprimante 3D basée sur trois axes :

• Axe X: Mouvement de gauche à droite.
• Axe Y: Mouvement d'avant en arrière.
• Axe Z: Mouvement de haut en bas.

L'extrudeuse, située sur l'axe X, fournit le matériau sur le plateau d'impression.

Types d'Imprimantes 3D

Les types d'imprimantes 3D les plus répandus, classés selon leurs technologies, sont les suivants :

1. Extrusion :
   • Fabrication par fusion de filament (FFF)
   • Renforcement continu des fibres (CFR)
   • Fabrication additive par diffusion atomique (ADAM)
2. Fusion Laser :

   Des lasers de forte puissance sont utilisés pour fusionner des matériaux en poudre.

   • Frittage Laser Sélectif (SLS)
   • Fusion Laser Sélective (SLM)
   • Frittage Laser Direct de Métal (DMLS)
3. Photopolymérisation :

   Cette méthode utilise la photopolymérisation pour créer des couches.

   • Stéréolithographie (SLA)
   • Traitement de la lumière directe (DLP)
4. Adhérence de Poudre :

   Technologie en pleine croissance utilisant plastique et métal.

   • Projection de liant

Différences entre l'Impression MSLA et SLA

Crédit photo: ZMorph All-in-One 3D Printers via Unsplash

Comme mentionné précédemment, l'impression MSLA est une évolution de l'impression 3D SLA. Bien qu'elles partagent des similitudes, il existe des distinctions essentielles:

Foire aux Questions (FAQ)

Q1. Quel est le coût des imprimantes MSLA et des résines?

Rép. Le prix des imprimantes MSLA varie en fonction de leurs caractéristiques, de leur taille et de leur poids, allant de 200 $ à 1100 $. Le prix des résines se situe entre 25 et 40 dollars le kilogramme, et 40 à 150 dollars le kilogramme. L'équipement supplémentaire nécessaire peut coûter entre 200 et 400 $.

Q2. Quel équipement supplémentaire est nécessaire avec une imprimante à résine?

Rép. Voici l'équipement supplémentaire requis pour l'impression et le post-traitement :

• Logiciel STL et de découpage
• Nettoyeur à ultrasons
• Gants en nitrile
• Respirateur
• Lampe UV
• Entonnoir en métal

***

Ce guide a présenté l'impression 3D MSLA et les fondements de l'impression 3D. Nous espérons avoir clarifié les différences entre les techniques d'impression MSLA et SLA. Nous vous remercions de votre lecture et vous encourageons à partager vos questions ou suggestions dans les commentaires. N'hésitez pas à nous faire part des sujets que vous aimeriez voir traités à l'avenir.
