Dépannage des problèmes de démarrage de votre Raspberry Pi
Points essentiels à retenir
- Raspberry Pi 5 : Surveillez les LED (rouge et verte) pour identifier les problèmes de démarrage. Une erreur critique du micrologiciel (4 clignotements lents, 5 rapides) ou un défaut d’alimentation (6 clignotements rapides) doivent être signalés.
- Raspberry Pi 4 : Utilisez un bloc d’alimentation adapté (5,1 V 3A) et une installation fraîche du dernier système d’exploitation pour prévenir les problèmes de démarrage. Vérifiez que le câble HDMI est branché au bon port.
- LED du Raspberry Pi : Examinez les LED (PWR et ACT) pour connaître l’état de démarrage. L’absence de lumière verte signale un souci avec la carte SD. Des clignotements irréguliers ou des séquences de flashs spécifiques indiquent des erreurs au démarrage.
Votre Raspberry Pi est branché, prêt à l’emploi… Mais au moment de l’alimenter, rien ne se passe. Un problème quelque part, mais lequel ? Et comment y remédier ?
Voici les points à examiner pour dépanner un Raspberry Pi qui ne veut pas démarrer.
Que faire si votre Raspberry Pi 5 refuse de démarrer ?
En tant que cinquième génération de cartes Raspberry Pi, le Pi 5 est plus fiable que ses prédécesseurs. Cependant, il reste vulnérable à certains problèmes récurrents.
L’état de la LED devrait vous aider à diagnostiquer les problèmes de démarrage. Le Raspberry Pi 5 possède une LED unique qui peut s’allumer en rouge et en vert. Le rouge indique que l’alimentation est branchée ; le vert que l’appareil est en marche.
Si la LED clignote quatre fois lentement, puis cinq fois rapidement, le Raspberry Pi 5 a rencontré une erreur fatale du firmware. Six clignotements rapides signalent un défaut d’alimentation. Dans les deux cas, contactez le vendeur pour un échange.
Utiliser le bon bloc d’alimentation
Le Raspberry Pi 5 nécessite une alimentation USB-C de 27 W. Bien que certains utilisateurs aient rapporté que l’alimentation du Pi 4 était suffisante, ce n’est généralement pas le cas lorsque des périphériques sont connectés.
Nous savons que l’alimentation du Raspberry Pi 5 peut être difficile à trouver dans certains pays. Nous vous conseillons d’attendre pour acquérir l’alimentation officielle Raspberry Pi 27 W, plutôt que de risquer un appareil tiers.
Le périphérique de démarrage est-il connecté ?
Comme ses prédécesseurs, un Raspberry Pi 5 peut démarrer depuis un périphérique USB ou une carte microSD. À l’instar du Raspberry Pi 4, il peut démarrer via Ethernet et même depuis un SSD connecté en PCIe.
Toutefois, si le Raspberry Pi 5 ne démarre pas et que l’alimentation n’est pas en cause, assurez-vous que le périphérique de démarrage n’est pas responsable. Compte tenu du nombre croissant d’options de démarrage, le diagnostic est plus complexe qu’avec les premiers modèles.
Utiliser un câble HDMI fonctionnel
Un autre problème rencontré par les propriétaires de Raspberry Pi 5 est le défaut de démarrage causé par le câble HDMI. La meilleure solution est d’éviter les adaptateurs micro HDMI et d’opter pour un câble micro HDMI vers HDMI spécifique, ce qui écarte le risque posé par des adaptateurs de mauvaise qualité.

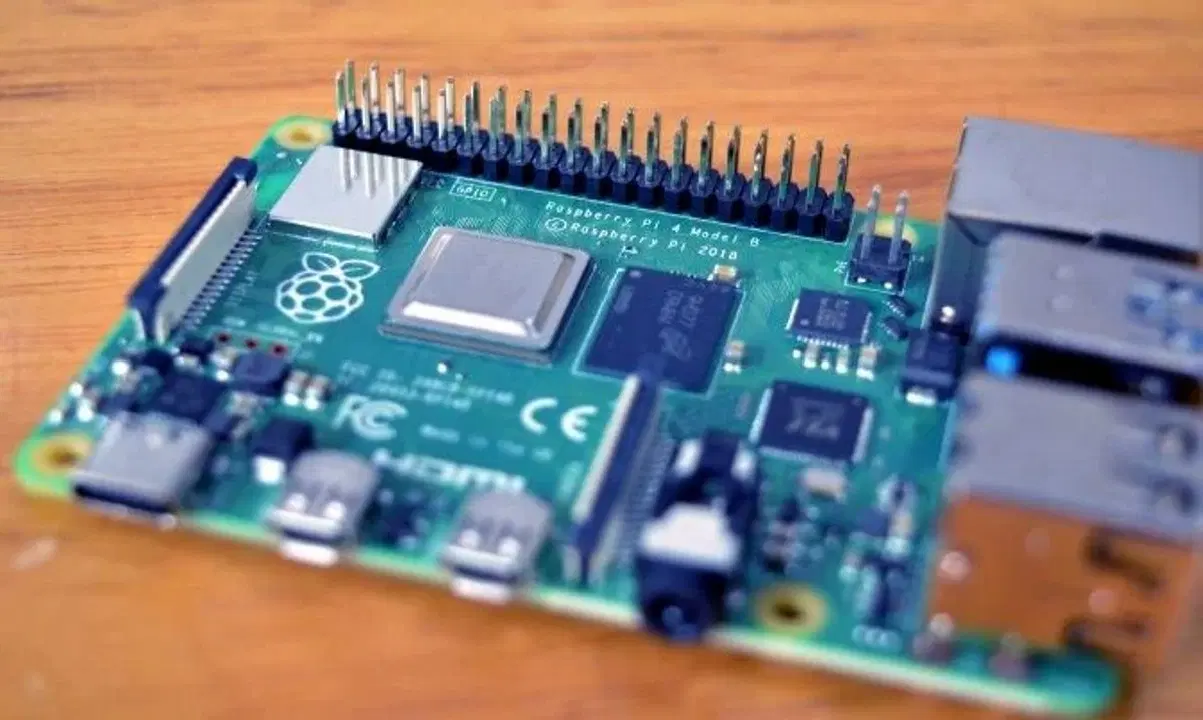

Raspberry Pi 4 ne démarre pas ? Voici des pistes
Trois problèmes peuvent empêcher le Raspberry Pi 4 de démarrer ou de s’allumer.
Problèmes d’alimentation du Raspberry Pi 4
Comme le Pi 5, le Raspberry Pi 4 utilise une alimentation différente des anciens modèles. L’alimentation se fait via un connecteur USB Type C, idéalement avec le bloc d’alimentation officiel 5,1 V 3A. Comme pour les anciens Raspberry Pi, un simple chargeur de téléphone ou de tablette n’est pas suffisant.
Raspberry Pi 4 ne démarre pas et le voyant rouge s’allume ?
Le Raspberry Pi 4 nécessite une nouvelle installation du dernier système d’exploitation Raspberry Pi. En fait, quel que soit votre système d’exploitation Raspberry Pi préféré, vous aurez besoin d’une version postérieure à juin 2019.
Les systèmes d’exploitation compatibles avec les anciens modèles Raspberry Pi ne fonctionneront pas correctement avec cet appareil. L’utilisation d’un système d’exploitation ancien ou non pris en charge entraînera l’allumage du voyant rouge lorsque le Raspberry Pi 4 est sous tension. Il ne démarrera tout simplement pas un système d’exploitation qui n’est pas conçu pour fonctionner avec cet ordinateur.
Une nouvelle installation du dernier système d’exploitation résoudra de nombreux problèmes de démarrage avec le Raspberry Pi 4.
Raspberry Pi 4 n’affiche pas d’image
Vous ne voyez pas l’affichage du Raspberry Pi 4 sur votre moniteur ? Le Pi 4 possède deux sorties HDMI, plus précisément des ports micro-HDMI, étiquetés HDMI0 et HDMI1.
La plupart des problèmes de démarrage apparents d’un Raspberry Pi 4 sont dus à la connexion du câble HDMI au mauvais port. Veillez à utiliser le connecteur de gauche, HDMI0.
Raspberry Pi ne démarre pas ? Surveillez les LED rouge et verte
Lorsqu’un Raspberry Pi démarre (modèles 1 à 4), une ou plusieurs LED s’allument. L’une est rouge, signalant l’alimentation (PWR) ; l’autre est verte et indique l’activité (ACT). (Il existe aussi trois LED vertes indiquant l’état de la connexion Ethernet, si elle est établie.)
Que nous disent ces LED ? Eh bien, il y a l’état normal, lorsque les LED PWR et ACT sont allumées. La LED ACT clignote lors de l’activité de la carte SD. Par conséquent, s’il n’y a pas de lumière verte sur votre Raspberry Pi, il y a un problème avec la carte SD.
La LED PWR clignote lorsque la tension descend en dessous de 4,65 V. Donc, si le voyant rouge du Raspberry Pi ne s’allume pas, il n’y a pas d’alimentation.
Si seule la LED rouge PWR est allumée sans clignotement, le Pi est alimenté, mais il n’y a pas d’instruction de démarrage lisible sur la carte SD (si elle est présente). Sur un Raspberry Pi 2, l’allumage simultané des LED ACT et PWR a la même signification.
Lors du démarrage depuis une carte SD, la LED verte ACT du Raspberry Pi doit clignoter de manière irrégulière. Cependant, elle peut clignoter de façon plus régulière pour indiquer un problème :
- 3 clignotements : start.elf introuvable.
- 4 clignotements : start.elf ne peut pas se lancer, il est probablement corrompu. Ou la carte n’est pas insérée correctement, ou le lecteur de carte est défectueux.
- 7 clignotements : kernel.img introuvable.
- 8 clignotements : SDRAM non reconnue. Dans ce cas, la SDRAM est probablement endommagée, ou le fichier bootcode.bin ou start.elf est illisible.
Si l’un de ces signaux se produit, essayez une nouvelle carte SD avec un système d’exploitation Raspberry Pi fraîchement installé. Sans succès ? Poursuivez votre lecture pour une solution alternative.
Raspberry Pi ne s’allume pas ? Vérifiez l’alimentation
Comme indiqué plus haut, des problèmes d’alimentation peuvent empêcher un Raspberry Pi de démarrer. Il peut s’éteindre ou se bloquer en cours d’utilisation, ou simplement ne pas démarrer du tout. Pour lire correctement la carte SD, une alimentation stable est indispensable.
Pour vous assurer que votre alimentation est suffisante, vérifiez qu’elle répond aux spécifications de votre modèle de Raspberry Pi. De même, vérifiez que le câble micro-USB entre l’alimentation et le Pi est en bon état.
Beaucoup utilisent des chargeurs de smartphones pour alimenter leur Raspberry Pi. Ce n’est généralement pas l’idéal ; un bloc d’alimentation dédié et adapté est préférable.
Le Raspberry Pi possède un fusible réarmable, le polyfuse. Bien qu’il puisse se réinitialiser seul, cela peut prendre plusieurs jours. Si vous avez accidentellement fait sauter le polyfuse, vous ne le saurez qu’en essayant de redémarrer plus tard.
En attendant, procurez-vous une alimentation adaptée ; l’adaptateur secteur officiel Raspberry Pi est la meilleure option. Notez qu’il s’agit de l’alimentation de 15 W, convenable pour le Raspberry Pi 4, mais elle fournit la puissance minimale pour le nouveau Raspberry Pi 5. Il est préférable d’opter pour l’alimentation USB-C de 27 W pour le Raspberry Pi 5.
Le système d’exploitation du Raspberry Pi est-il installé ?
Votre Raspberry Pi ne démarrera pas sans système d’exploitation. Vous pouvez installer un système d’exploitation Raspberry Pi sur une carte microSD ou exécuter un script de démarrage pour installer un système d’exploitation.
Par conséquent, si aucun système d’exploitation n’est installé sur la carte SD, vous ne pourrez pas utiliser votre Raspberry Pi.
Si vous avez installé le système d’exploitation Raspberry Pi sur un SSD (ou un autre support), assurez-vous qu’il est correctement connecté.
Vérifiez la carte microSD si le Raspberry Pi ne démarre pas
Le bon fonctionnement d’un Raspberry Pi repose sur une carte SD de bonne qualité pour démarrer et exécuter le système d’exploitation. Si la carte SD est défectueuse, votre Raspberry Pi sera instable ou ne démarrera pas.
Vous pouvez vérifier la carte SD en éteignant le Pi et en insérant la carte dans votre PC. Utilisez un outil de formatage de clé USB fiable et essayez de la reformater (sous Windows et Mac, utilisez l’outil SDFormatter de l’Association SD). Si le formatage échoue, la carte est corrompue (les cartes SD SanDisk peuvent être retournées sous garantie).
Lors de la configuration d’un nouveau système d’exploitation Raspberry Pi, formatez toujours la carte SD avant d’écrire l’image à l’aide d’un lecteur/graveur de carte fiable. Privilégiez des supports offrant une vitesse d’écriture élevée et un contrôle d’erreur supérieur pour garantir un Raspberry Pi rapide et efficace.
Achetez uniquement des cartes SD auprès de fournisseurs reconnus, comme cette carte microSD Sandisk 64 Go sur Amazon. Parmi les autres marques réputées, citons Samsung et PNY, également disponibles sur Amazon.
Pas de sortie vidéo sur votre Raspberry Pi ?
Votre Raspberry Pi ne peut pas afficher de vidéo sans une carte SD amorçable et un câble HDMI fonctionnel.
Le dispositif d’affichage doit être capable de détecter le signal du Raspberry Pi. Si le Pi semble ne pas démarrer parce que rien ne s’affiche à l’écran, vous devrez forcer la détection HDMI.
Le Raspberry Pi n’ayant pas de BIOS, il s’appuie sur les fichiers de configuration présents sur la carte SD. Vous pouvez forcer la détection HDMI en insérant la carte SD dans votre ordinateur et en accédant à la partition /boot/. Ouvrez le fichier config.txt et ajoutez ce qui suit à la fin :
hdmi_force_hotplug=1
Enregistrez et fermez le fichier, retirez la carte SD en toute sécurité, remettez-la sur votre Raspberry Pi, puis redémarrez.
D’autres options vidéo sont possibles. Cependant, jusqu’au Raspberry Pi 4, les cartes utilisaient le TRRS, ce qui signifie que vous avez besoin du bon câble. Celui-ci doit être capable de traduire les signaux RCA (connecteurs rouge et blanc) et composite (connecteur jaune).
Vous pouvez trouver un câble A/V TRRS approprié sur Amazon. Il devrait fonctionner si HDMI n’est pas une option.
Raspberry Pi ne démarre pas ? Comment savoir s’il est mort ou défectueux
Si vous êtes arrivé jusqu’ici et que le Raspberry Pi ne démarre pas, il se peut qu’il soit défectueux. Il semble que vous n’ayez pas eu de chance : les Raspberry Pi sont tous testés après leur fabrication.
Vous avez un ancien Raspberry Pi (B, B+, 2B ou 3B) ? Un moyen de vérifier s’il est en panne est de le comparer avec un modèle identique dont vous savez qu’il fonctionne.
Du périphérique suspect, retirez la carte SD, le câble Ethernet, le câble d’alimentation et le câble HDMI. Retirez tout ce qui est connecté et remplacez l’appareil fonctionnel par les mêmes câbles, périphériques et carte SD.
Si l’appareil démarre, votre autre Pi est défectueux ; sinon, vos câbles, alimentation ou carte SD sont à l’origine du problème. Voir plus haut.
Pour les Raspberry Pi A, A+ et Zero, il existe une autre méthode pour vérifier les appareils suspects. Retirez tous les câbles et la carte SD, puis connectez l’appareil via un câble USB à votre PC Windows (USB-A vers USB-A pour les Raspberry Pi A et A+, micro-USB vers USB-A pour les modèles Pi Zero).
S’il fonctionne, l’appareil sera détecté et une alerte retentira. Vous trouverez le Raspberry Pi dans le Gestionnaire de périphériques sous le nom « BCM2708 Boot ». Sous Linux et Mac, un Raspberry Pi A ou Zero fonctionnel sera répertorié en réponse à la commande dmesg.
Les Raspberry Pi sont garantis 12 mois, mais ne le renvoyez pas avant d’avoir vérifié les termes et conditions [PDF].
Problèmes de démarrage du Raspberry Pi : Résolus !
Voici donc les points à vérifier pour résoudre les problèmes de démarrage du Raspberry Pi. Voici un récapitulatif :
- Vous utilisez un Raspberry Pi 5 ? Assurez-vous que l’alimentation est adéquate, que le périphérique de démarrage est correctement inséré/connecté et qu’un câble HDMI fonctionnel est branché.
- Vous utilisez un Raspberry Pi 4 ? Vérifiez le câble d’alimentation, le système d’exploitation et le câble HDMI.
- Surveillez les LED.
- L’adaptateur secteur est-il adapté ?
- Avez-vous installé le système d’exploitation ?
- La carte microSD est-elle fiable ?
- La sortie HDMI est-elle désactivée ?
- Votre Raspberry Pi est-il peut-être défectueux ?
Vous avez réussi à tout faire fonctionner ? Il est temps de songer à un projet Raspberry Pi.
