Points Essentiels à Retenir
- Le diagnostic du témoin lumineux rouge sur votre carte mère est remarquablement simple si vous suivez les procédures adéquates, telles que l’inspection des branchements et la réinstallation des composants.
- Les diodes électroluminescentes (LED) rouges sur les cartes mères peuvent s’activer en raison de liaisons câblées incorrectes ou de dysfonctionnements de configuration matérielle. Des indications pertinentes peuvent néanmoins accélérer le processus de résolution.
- Les témoins CPU, DRAM, BOOT et VGA des cartes mères peuvent signaler des anomalies spécifiques avec les éléments associés. La résolution de ces soucis peut nécessiter la mise à jour du BIOS, la vérification de la compatibilité ou la remise en place du matériel.
Il peut être alarmant de constater qu’un voyant rouge s’illumine sur votre carte mère alors que le système ne démarre pas, en particulier si celle-ci ne précise pas la raison de l’activation du signal lumineux.
Néanmoins, en suivant les bonnes démarches, le dépannage du voyant rouge de votre carte mère s’avère étonnamment aisé.
Pourquoi le témoin d’erreur rouge de la carte mère apparaît-il ?
L’activation du témoin LED rouge sur votre carte mère peut avoir diverses causes. Souvent, cela est dû à des branchements incorrects ou à un souci de configuration matérielle. Parfois, les cartes mères disposent de plusieurs témoins rouges positionnés à proximité d’indications utiles.
Si votre carte mère possède ces indications, le diagnostic est plus rapide, mais pas toujours autant qu’on pourrait le croire. Sinon, vous devriez pouvoir résoudre le problème via un dépannage général.
Comment remédier au témoin d’erreur rouge sur une carte mère
Comme pour tout autre processus de résolution de problèmes, il est préférable de commencer par les étapes les plus simples. Commencez par vérifier s’il existe une indication à côté du témoin rouge et que tous les câbles soient correctement connectés. Si tout le reste échoue, vous pouvez envisager des mesures telles que le remplacement de la carte mère ou du bloc d’alimentation.
Avant toute chose, débranchez votre ordinateur de toute source d’alimentation, retirez les périphériques et, si nécessaire, enlevez toute batterie insérée dans votre ordinateur.
Vérifier si le témoin rouge possède une indication
Avant toute autre action de dépannage, vous devez vous assurer que le témoin rouge de votre carte mère est identifié. La plupart des cartes mères récentes ont quatre LED rouges portant les mentions CPU, DRAM, BOOT et VGA. En fonction du modèle de votre carte mère et du témoin activé, vous pouvez réduire les étapes de dépannage nécessaires à une sélection gérable.
Crédit image : Mac Coyzkie/Youtube
Le témoin le plus fréquemment allumé est celui du processeur. Il se manifeste si le POST détecte un problème lié à votre processeur, y compris, mais sans s’y limiter, des incompatibilités et des installations incorrectes. Voici les raisons potentielles d’un témoin CPU activé :
- La version de votre BIOS est antérieure à celle de votre processeur et nécessite une mise à jour.
- Votre CPU n’est pas compatible avec votre carte mère (consultez la QVL de la carte mère).

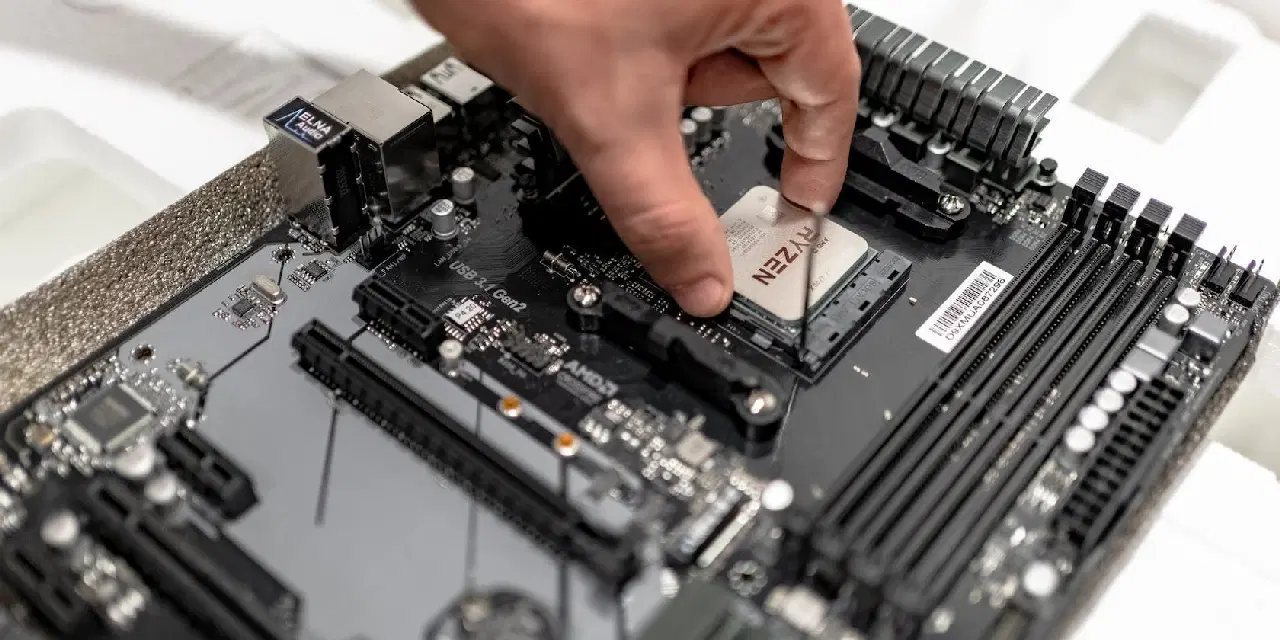

- Votre processeur n’a pas été installé correctement ou ses broches sont pliées.
- Les câbles de votre processeur ne sont pas correctement branchés.
- De la pâte thermique s’est répandue dans des zones inappropriées.
- Votre processeur est défectueux ou hors service.
Plus rarement, le témoin DRAM s’allume. Ce témoin indique une anomalie avec votre RAM. Les motifs possibles d’un témoin DRAM activé sont :
- Vos barrettes de RAM ne sont pas correctement installées.
- Les barrettes de RAM que vous utilisez ne sont pas compatibles entre elles.
- Vos barrettes de RAM sont incompatibles avec votre carte mère (consultez la QVL de la carte mère).
- Les attaches qui maintiennent votre RAM en place ne sont pas correctement fixées.
- Vos barrettes de RAM sont potentiellement défectueuses ou endommagées (essayez d’en tester une seule à la fois).
- Les broches de votre processeur sont peut-être pliées (de façon inattendue, cela peut entraîner l’allumage du témoin DRAM).
Vous pourriez aussi constater l’allumage du témoin BOOT sur votre carte mère. Il est raisonnable de supposer que votre disque dur/SSD est à l’origine de ce signal. Plusieurs raisons peuvent expliquer l’activation du témoin BOOT, parmi lesquelles :
- Vous n’avez pas de système d’exploitation installé.
- Le disque dur/SSD n’est pas correctement installé ou connecté.
- Le port SATA auquel le disque dur/SSD est raccordé est défectueux ou désactivé.
- Votre PC essaie de démarrer à partir de l’un de vos disques durs/SSD non amorçables.
- Votre disque dur/SSD est défectueux ou corrompu.
- Le BIOS est incapable de détecter votre disque dur/SSD.
- Votre carte mère ne prend pas en charge votre type de disque dur/SSD ou son protocole d’interface.
Le témoin d’erreur le moins fréquent à s’activer est le témoin VGA. Tout comme le témoin CPU, le témoin VGA s’illumine lorsque le POST détecte une anomalie au niveau de votre carte graphique. Voici les raisons potentielles de l’activation du témoin VGA :

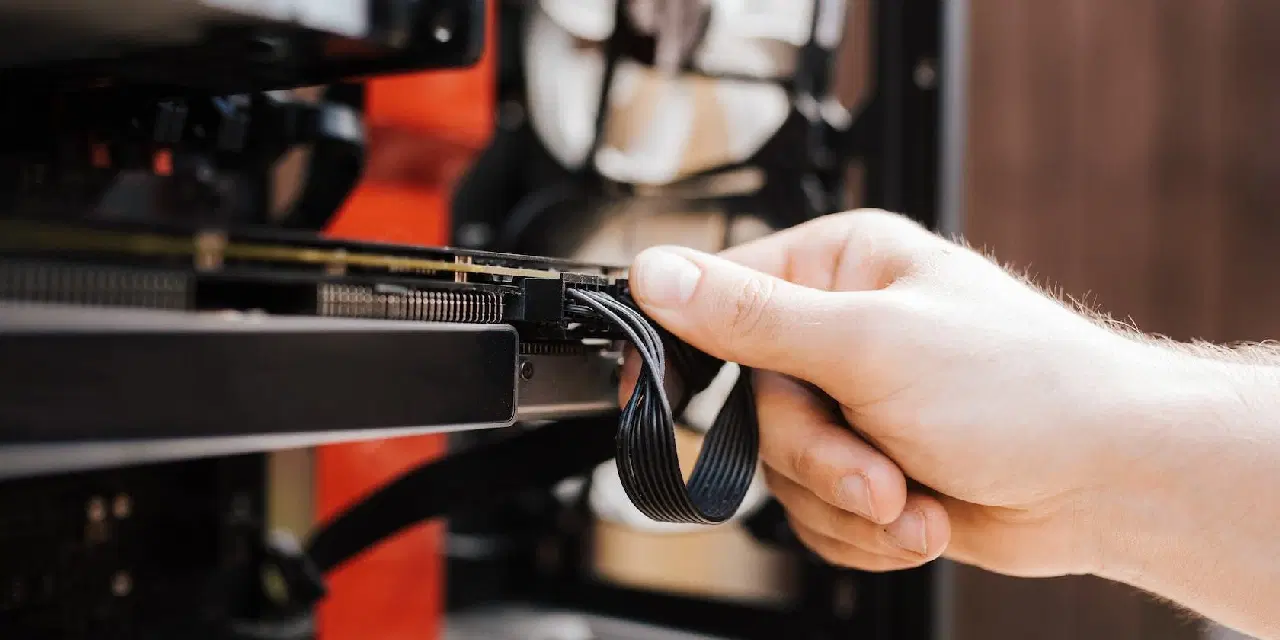

- Les câbles d’alimentation du GPU ou du bloc d’alimentation sont mal connectés.
- Le verrou de la prise PCIe du GPU n’est pas engagé.
- Le GPU n’est pas installé à l’emplacement adéquat ou le GPU ou l’emplacement PCIe est endommagé.
Comme vous pouvez le constater, bien que le témoin rouge de la carte mère constitue un bon point de départ, il ne spécifie pas toujours l’origine de l’anomalie. Un dépannage complémentaire est donc nécessaire.
S’assurer que les câbles sont correctement branchés
Si les étapes de dépannage précédentes n’ont pas porté leurs fruits, ou si votre carte mère est un modèle plus ancien doté d’un unique témoin rouge sans indication, vous devrez entreprendre des mesures plus générales pour déterminer la cause du problème. Si vous ne l’avez pas déjà fait, essayez de débrancher et de rebrancher tous les câbles de la carte mère ou de ses composants installés.
Vérifier la compatibilité de votre matériel
Si les branchements ne sont pas à l’origine du problème, il est possible que votre matériel soit incompatible. Assurez-vous de la compatibilité entre votre carte mère, votre disque dur/SSD, votre RAM, votre GPU, votre CPU et votre bloc d’alimentation. Il existe différentes manières de vérifier la compatibilité de votre matériel, mais la plus simple consiste à utiliser un site web comme BuildMyPC, PC Part Picker ou NewEgg’s PC Builder. Vous pouvez aussi utiliser la QVL de votre carte mère pour vérifier la compatibilité.
Réinitialiser le BIOS de la carte mère
Dans certains cas, des configurations défaillantes peuvent entraîner l’activation du témoin rouge de la carte mère. Ce problème est particulièrement courant avec les configurations d’overclocking instables. Si les méthodes de dépannage précédentes ont échoué, vous pouvez essayer de redémarrer votre carte mère en réinitialisant le BIOS à ses paramètres initiaux. Démarrez votre ordinateur et appuyez sur la touche BIOS (généralement F2 ou F12) jusqu’à l’apparition du BIOS.
Une fois le BIOS chargé, parcourez les différentes options jusqu’à trouver l’option Factory Default. Selon votre BIOS, elle peut aussi être nommée Réinitialiser par défaut ou Paramètres par défaut. Appuyez sur Entrée pour charger les paramètres d’usine, puis appuyez à nouveau sur Entrée si une invite vous demande de confirmer. Enfin, quittez le BIOS, enregistrez vos modifications et vérifiez si le témoin rouge est toujours activé.
N’oubliez pas que la réinitialisation de votre BIOS supprimera également toutes les mises à jour du BIOS installées. Si votre processeur nécessite une mise à jour du BIOS pour fonctionner correctement, vous devrez réinstaller la mise à jour du BIOS avant que votre système ne démarre.
Vous pouvez également réinitialiser le BIOS en enlevant puis en remettant en place votre pile CMOS.
Réinstaller les composants matériels de la carte mère
Puisque des connexions incorrectes peuvent entraîner l’activation du témoin rouge de votre carte mère, il est aussi pertinent de vérifier que l’ensemble du matériel de la carte mère est correctement installé. Libérez les languettes et retirez la RAM, puis remettez-la en place. Connectez votre PC à l’alimentation et vérifiez si le témoin est toujours activé. Vous devriez aussi essayer de réinstaller le CPU, le disque dur/SSD, le GPU et le bloc d’alimentation.
Remplacer la pile CMOS
Il est relativement fréquent qu’une pile CMOS épuisée provoque l’allumage du témoin rouge de votre carte mère. Généralement, vous pouvez remplacer rapidement la pile CMOS en commandant et en installant une pile CR2032, mais assurez-vous de vérifier qu’il s’agit du type adéquat. L’emplacement de votre pile CMOS dépend du format de votre carte mère.
Vérifier si la carte mère ou le bloc d’alimentation est défectueux
Enfin, une carte mère ou un bloc d’alimentation défectueux peuvent également entraîner l’activation du témoin rouge de votre carte mère. Si vous pensez que le problème vient du bloc d’alimentation, essayez de le connecter à un autre système et de remplacer les câbles. Si aucune autre méthode de dépannage n’est efficace et que le remplacement du bloc d’alimentation ne donne rien, vous devez supposer que votre carte mère est peut-être hors service et envisager de la remplacer.
Prendre soin de votre PC
Il peut être inquiétant que votre PC ne démarre pas et que la carte mère affiche un témoin d’erreur, mais si vous êtes disposé à suivre les bonnes démarches de dépannage, il n’y a aucune raison d’être intimidé. De nos jours, la plupart des cartes mères simplifient l’identification de la cause du témoin rouge grâce à des indications, et même si votre carte mère n’en possède pas, des stratégies telles que la réinstallation des composants et la vérification des branchements suffisent souvent pour rétablir le bon fonctionnement de votre PC.
