Comment démonter une Xbox 360 Slim pour des réparations et des modifications
Pourquoi et comment démonter votre Xbox 360
Nombreuses sont les raisons qui peuvent vous amener à vouloir démonter votre Xbox 360. Si votre console est fréquemment touchée par le fameux cercle rouge de la mort, une réparation simple, impliquant de la soudure, peut être envisagée en ouvrant le boîtier. Mais l'ouverture de la console ne se limite pas aux réparations. Vous pourriez, par exemple, souhaiter ajouter de nouvelles fonctionnalités à votre console en parfait état de marche.
Quelle que soit votre motivation, le démontage de votre Xbox 360 est réalisable en quelques étapes simples.
Avant de commencer, il est essentiel de rassembler les outils adéquats. Vous aurez besoin des éléments suivants :
- Un tournevis plat
- Un tournevis Torx T10
- Un trombone déplié
- Un spudger (ou, à défaut, votre tournevis plat)
De petits contenants pour ranger les vis sont également très utiles. Vous vous en féliciterez lors du remontage, en ayant toutes vos vis bien organisées.
N'oubliez pas de vous mettre à la terre en touchant une partie métallique non peinte à l'intérieur de la Xbox 360. Cela réduit le risque d'endommager les composants internes avec l'électricité statique. Vous pouvez aussi utiliser un bracelet antistatique pour éviter tout choc électrique qui pourrait endommager, voire griller votre Xbox 360.
Étapes pour démonter une Xbox 360
Une fois vos outils prêts, vous pouvez commencer à ouvrir votre Xbox 360. Contrairement à d'autres consoles, accéder aux entrailles de votre Xbox 360 est un peu délicat. Vous devrez retirer la face avant, les grilles d'extrémité, le panneau inférieur et le panneau supérieur avant d'accéder aux composants internes.
La procédure d'ouverture varie en fonction du modèle. Les Xbox 360, Xbox 360 S (Slim) et Xbox 360 E ont des boîtiers différents, ce qui influe sur l'emplacement des fixations qui maintiennent le boîtier ensemble. Dans cet article, nous détaillons le démontage d'une Xbox 360 S.
1. Retirer les caches latéraux

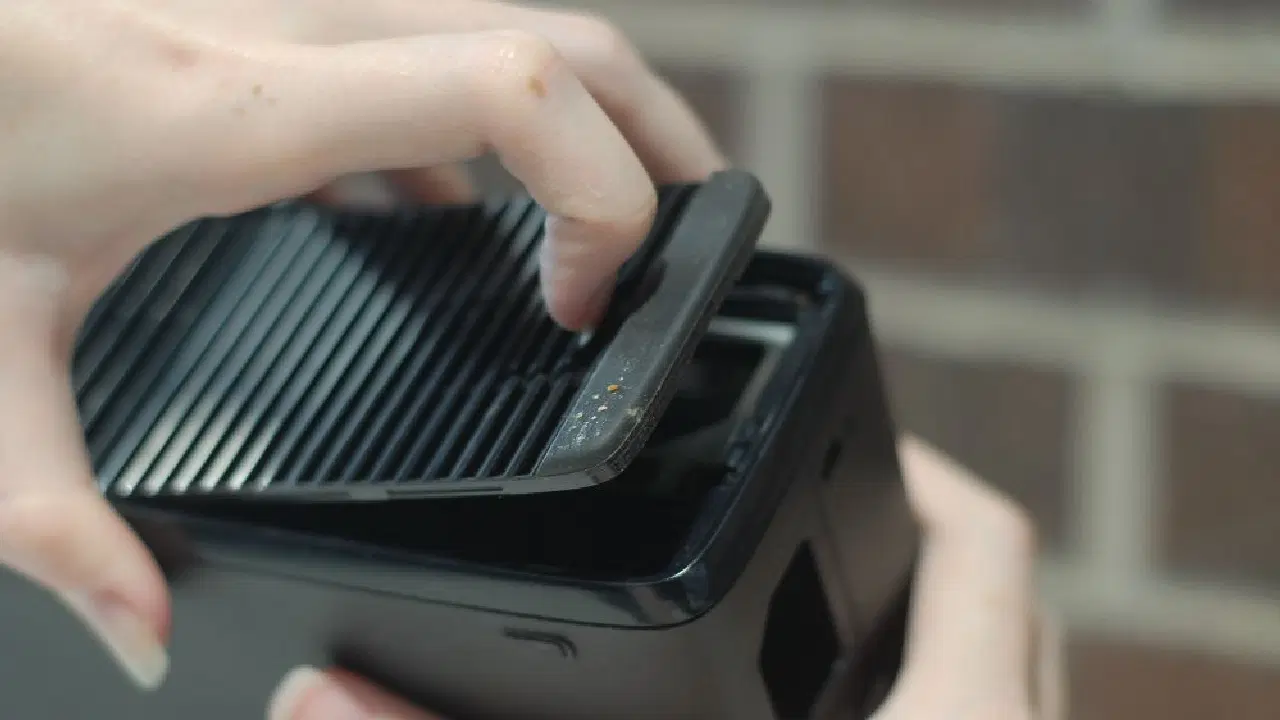

Le démontage de la Xbox 360 S est plus simple que pour les modèles précédents. Il faut commencer par détacher les deux caches latéraux. Le cache latéral inférieur est doté d'un loquet à enclencher pour le libérer. Ensuite, déclipsez délicatement l'autre partie du panneau latéral. Cela se fait généralement en tirant doucement, mais vous pouvez utiliser votre spudger pour libérer les clips si nécessaire.
Après avoir retiré le cache inférieur, vous devez retirer le cache supérieur. Celui-ci n'a pas de loquet et est simplement clipsé sur le châssis de la Xbox. Insérez votre spudger ou votre tournevis dans la jointure entre le cache et la Xbox 360, jusqu'à ce qu'il commence à se soulever.
2. Retirer les plaques frontales latérales
Une fois les caches latéraux retirés, vous devez retirer les plaques frontales latérales. Celles-ci peuvent être assez difficiles à enlever. Glissez votre spudger sous les trous situés à l'extrême gauche, au milieu et à droite de chaque côté de la façade. Inclinez la lame du spudger vers le haut jusqu'à ce que le clip retenant la façade se détache.
Il est fréquent d'avoir l'impression de casser quelque chose à cette étape. Il faut parfois forcer un peu pour retirer ces façades pour la première fois.
3. Retirer l'adaptateur Wi-Fi et le disque dur

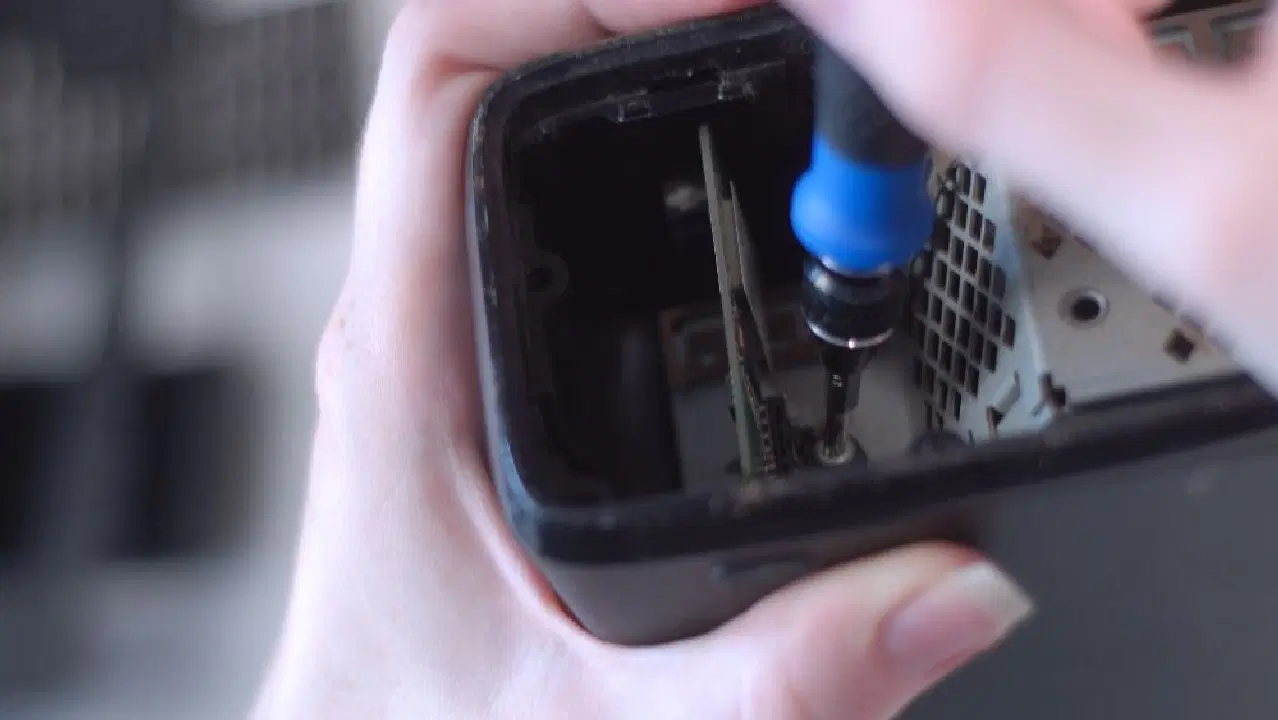

Maintenant que les caches et les façades sont retirés, vous pouvez retirer l'adaptateur Wi-Fi et le disque dur. L'adaptateur Wi-Fi se trouve sous la façade supérieure, tandis que le disque dur se trouve sous la façade inférieure. Utilisez votre tournevis Torx T10 pour retirer l'adaptateur Wi-Fi. Retirez la vis, puis débranchez délicatement l'adaptateur de son port et sortez-le du châssis.
Après avoir mis l'adaptateur Wi-Fi de côté, vous devez retirer le disque dur. Le retrait du disque dur est beaucoup plus simple, grâce à une languette d'extraction pratique. Placez la Xbox 360 de manière à ce que le disque dur soit orienté vers le haut, puis tirez directement sur la languette jusqu'à ce qu'il se déconnecte. Placez le disque dur et l'adaptateur Wi-Fi sur une surface propre et sûre.
4. Retirer les cadres et séparer le panneau arrière

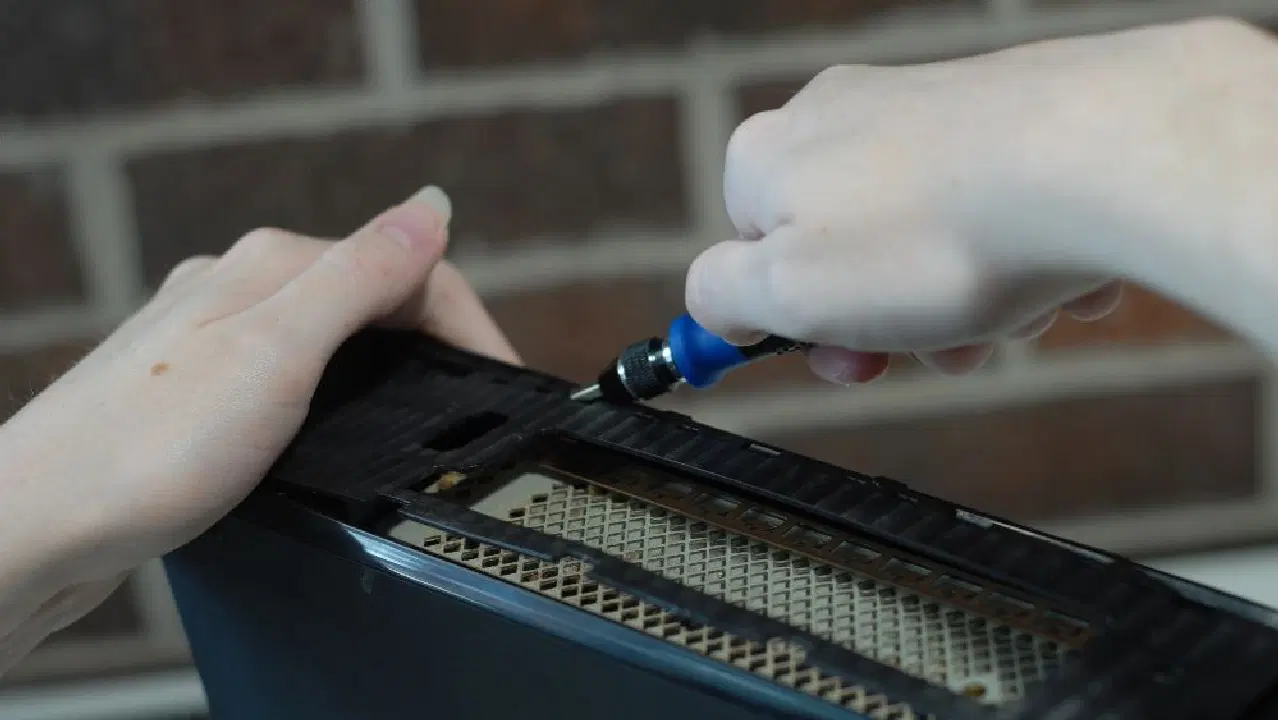

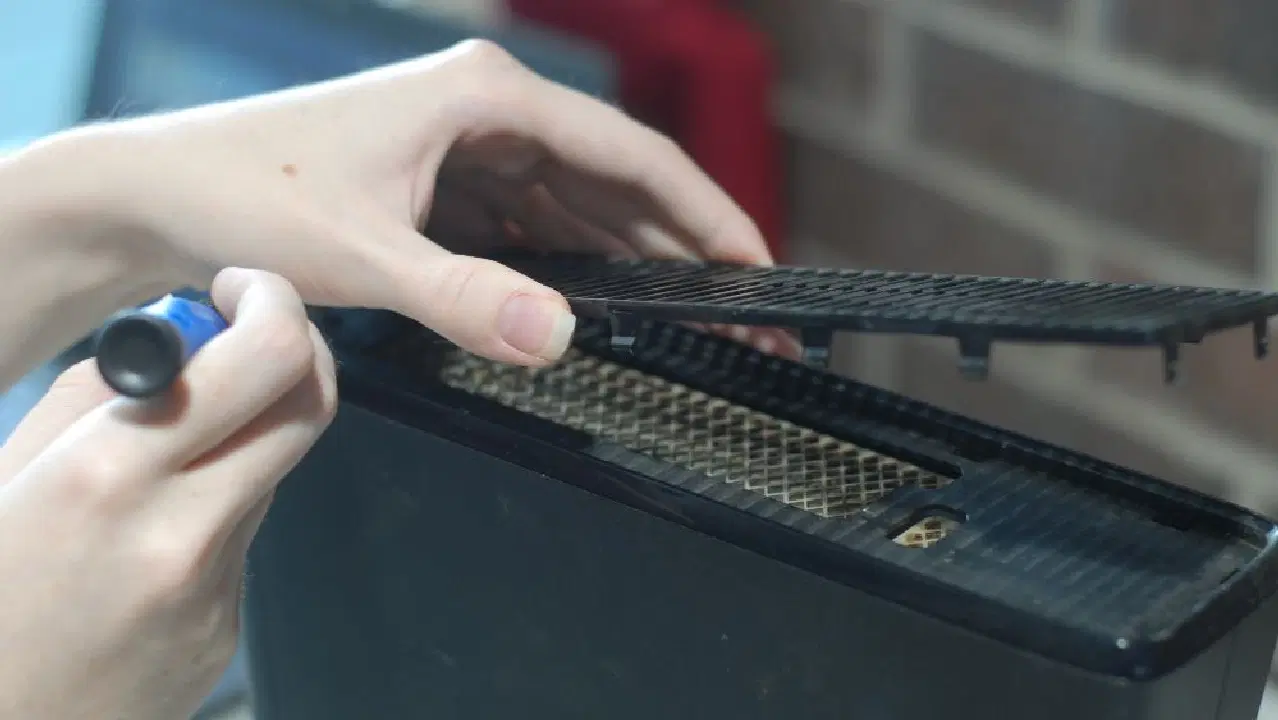

Après avoir retiré l'adaptateur Wi-Fi et le disque dur, vous êtes presque prêt à accéder au châssis interne de votre Xbox 360 Slim. Avant cela, il faut retirer les cadres des panneaux latéraux supérieur et inférieur qui maintenaient en place les façades et les caches latéraux. Procédez comme pour les façades, en plaçant votre tournevis derrière les clips situés sous le cadre lors du retrait.

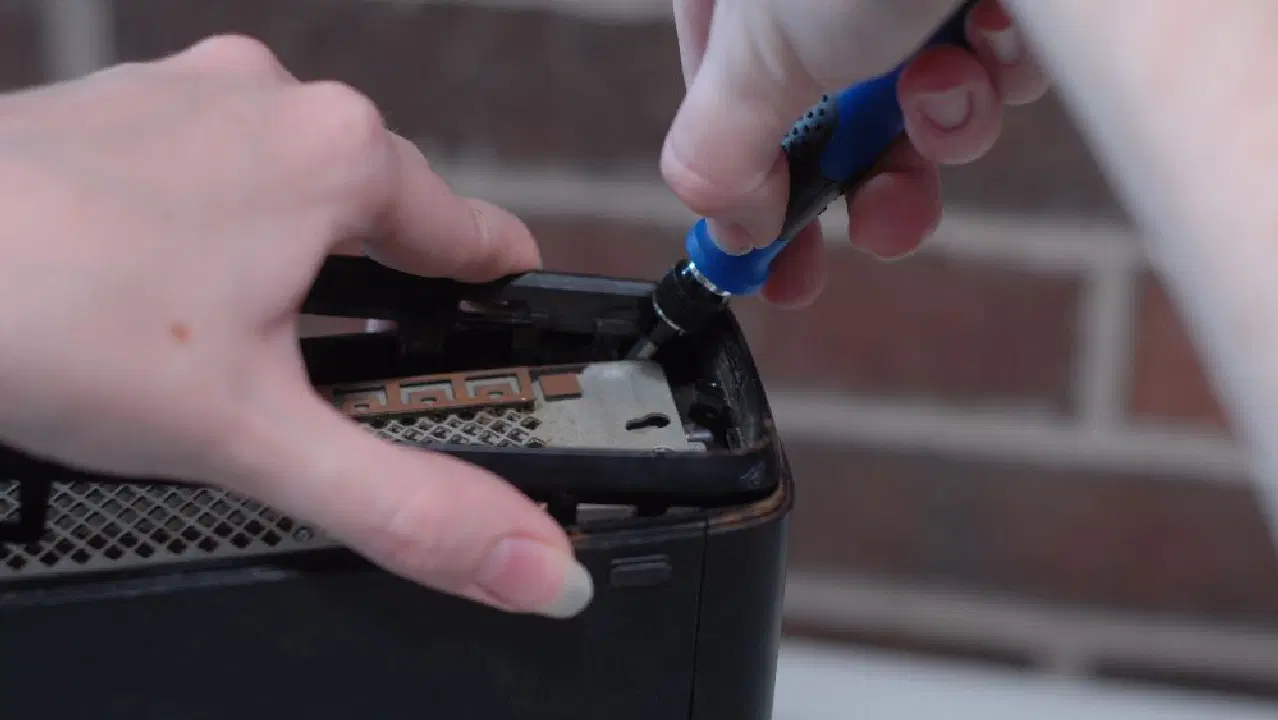

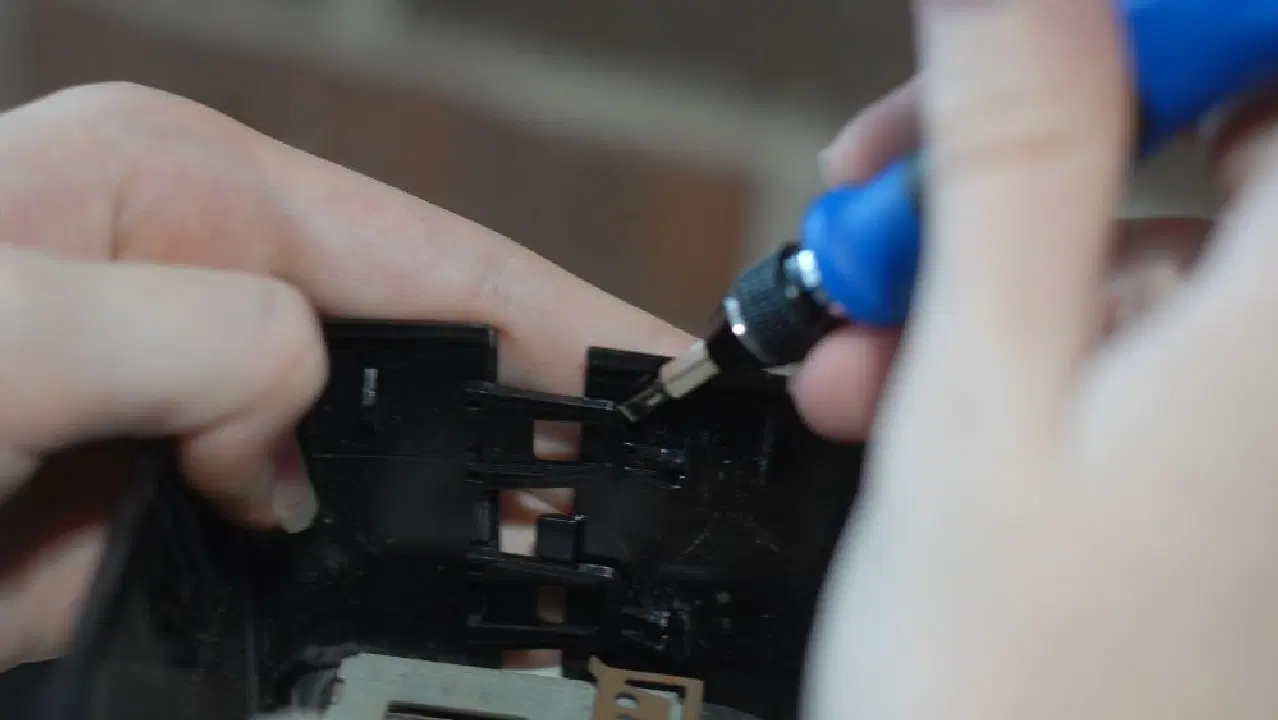

Une fois les deux cadres retirés, vous pouvez accéder au châssis interne en démontant le panneau arrière. Utilisez votre spudger pour appuyer sous les deux clips maintenant le cadre arrière en place. Vous devrez peut-être maintenir les côtés écartés pour éviter qu'ils ne se remboîtent. Une fois ces clips séparés, passez votre spudger ou votre tournevis le long de la jointure de la Xbox 360 jusqu'à ce que la partie inférieure du dos se sépare complètement.
Enfin, retournez votre Xbox 360 et libérez le clip interne qui maintient la partie supérieure du dos ensemble. Une fois ce clip interne libéré, vous pouvez séparer les deux moitiés à la main ou avec votre spudger. L'utilisation du spudger est recommandée, car le panneau arrière de la Xbox 360 est assez difficile à séparer à la main.
Toute garantie encore active sur votre Xbox 360 sera annulée dès que vous aurez terminé cette étape, car il est nécessaire de briser l'autocollant Microsoft Seal pour poursuivre le démontage.
5. Retirer les vis du boîtier interne

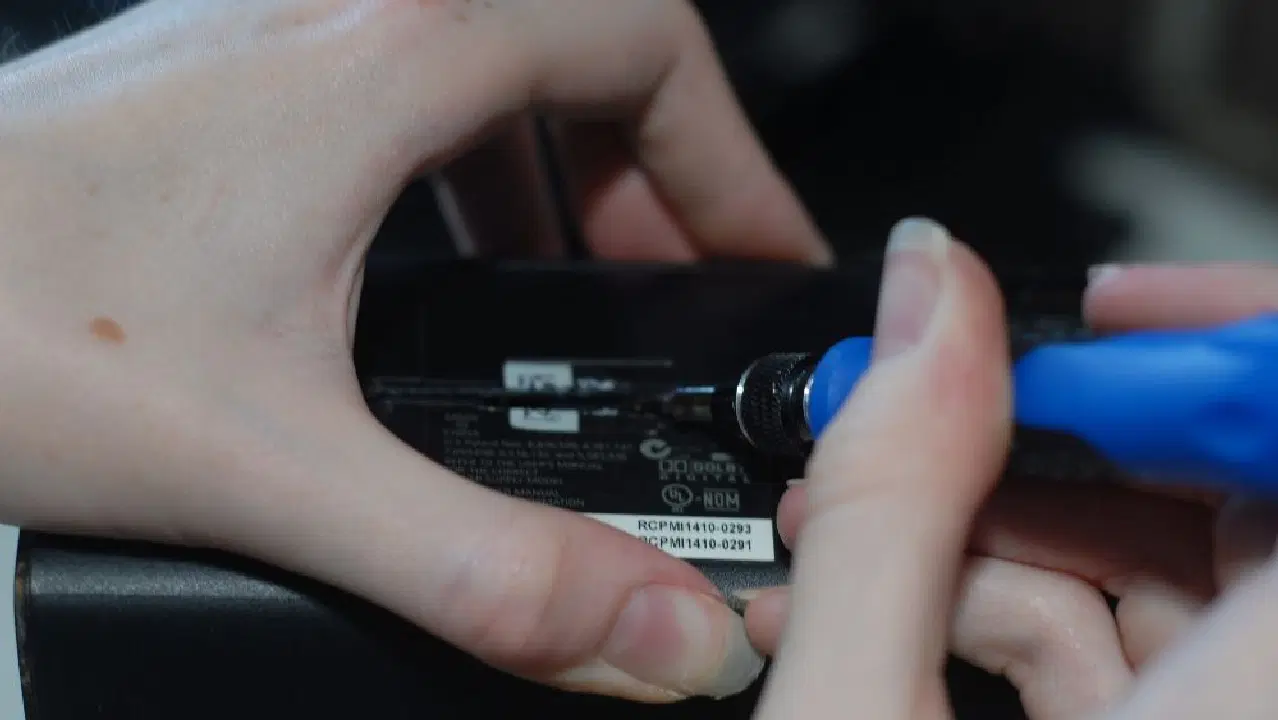

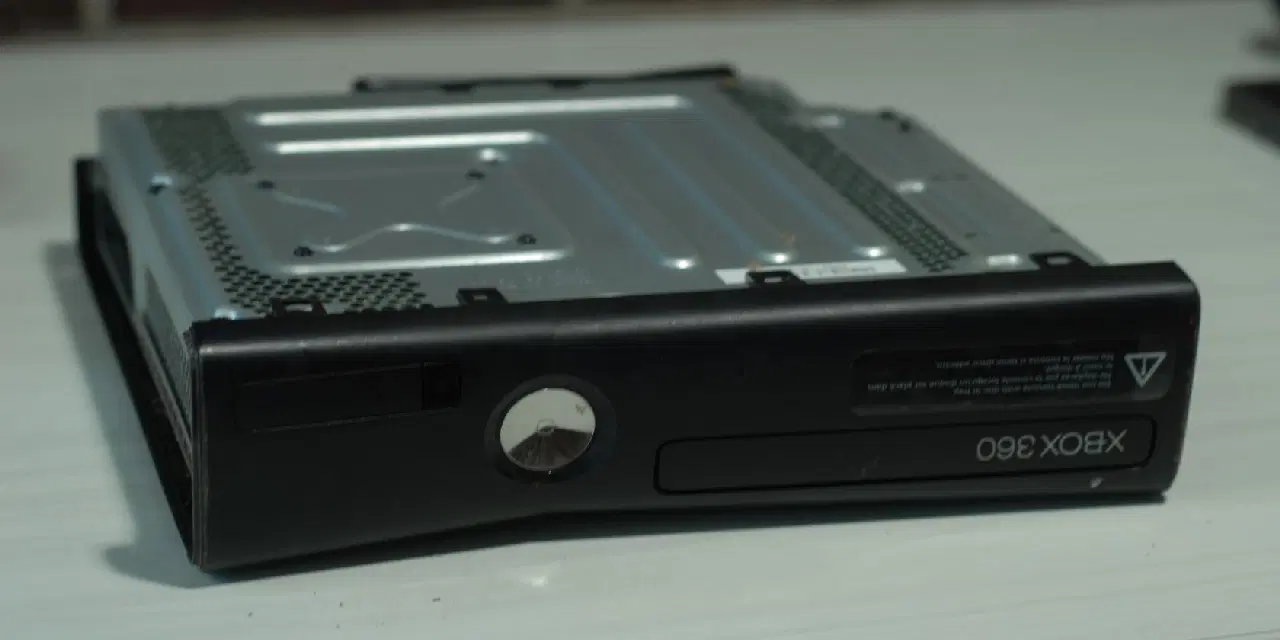

Après avoir retiré le panneau inférieur, vous devriez apercevoir le châssis métallique de votre Xbox 360. Six vis maintiennent la partie supérieure du boîtier interne, dont deux vis à droite, deux à gauche, et deux au milieu. Retirez toutes ces vis avec votre tournevis T12 et mettez-les de côté dans un récipient sûr. Assurez-vous de retirer les six vis illustrées, chacune mesurant 2,5 pouces de long. Vous ne pourrez pas retirer le panneau supérieur de votre Xbox 360 tant que ces six vis T12 ne seront pas retirées.
6. Retirer le panneau avant
Enfin, vous êtes prêt à retirer le panneau avant. Il faut libérer deux clips de chaque côté du panneau avant pour le défaire. Placez votre Xbox 360 sur le côté, panneau latéral inférieur orienté vers le haut, puis insérez votre spudger et appuyez sur l'arrière du clip interne. Lorsqu'il est libéré, retournez à nouveau votre Xbox 360 et libérez le clip sous le panneau latéral supérieur.

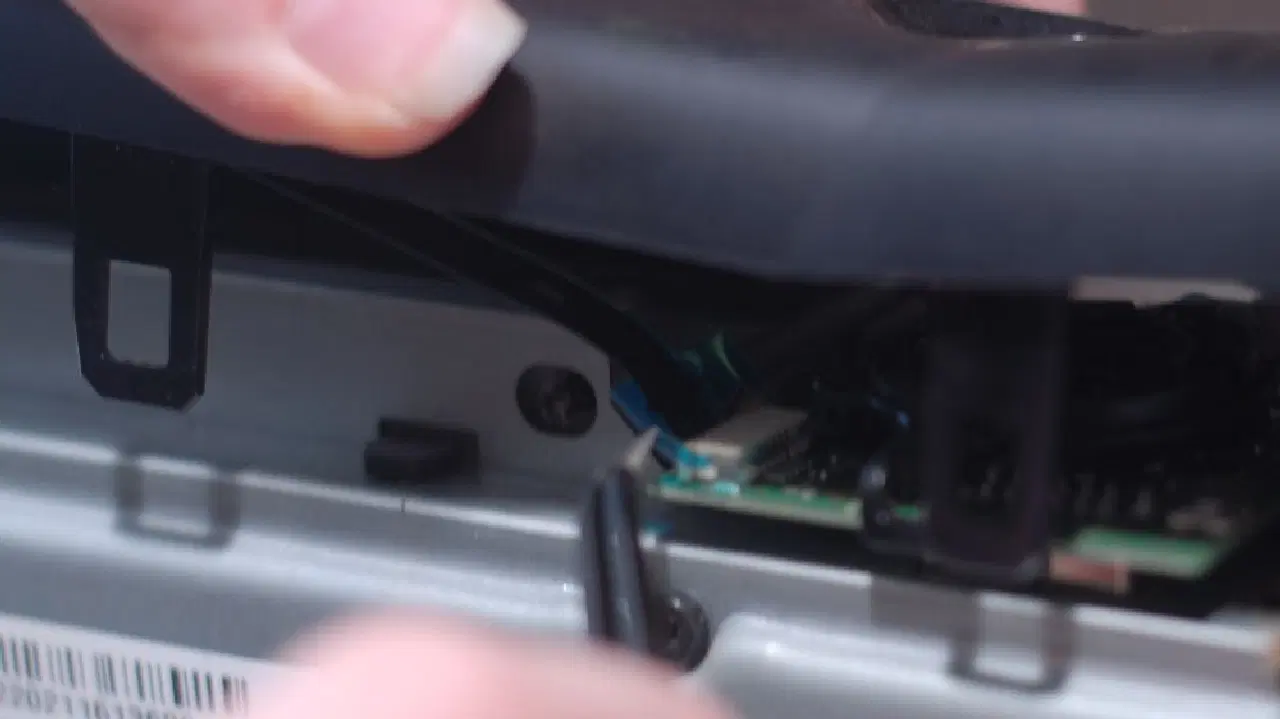

Éloignez délicatement le panneau avant de votre Xbox 360, mais ne le retirez pas complètement. Le panneau avant est toujours relié à votre console par un câble important et fragile. Placez délicatement le panneau avant sur le côté, de manière à y accéder, puis utilisez un spudger ou une pince délicate pour déverrouiller le connecteur de l'écran.
Précautions à prendre lors de l'accès aux composants internes
Soyez prudent lorsque vous manipulez votre Xbox 360. Une fois la console ouverte, il est facile de causer des dommages irréversibles par de simples erreurs, comme ne pas se mettre à la terre avant de toucher le matériel. L'accès direct au lecteur DVD, à la carte RF et à la carte mère rend tous les composants vulnérables.
Si ce n'est pas déjà fait, mettez-vous à la terre en touchant une surface métallique non peinte sur le châssis intérieur de la Xbox 360. Évitez de porter des vêtements susceptibles de générer de l'électricité statique, comme ceux en laine, en fourrure, en coton ou en soie. Si vous avez un équipement ESD (bracelet ou sous-main antistatique), utilisez-le pour limiter le risque de dommages.
Surtout, renseignez-vous attentivement sur les réparations ou modifications que vous comptez effectuer. Certaines solutions populaires, comme "l'astuce de la serviette Xbox 360", sont rudimentaires et présentent un risque d'incendie. Même si les méthodes appropriées sont plus complexes que les solutions rapides, elles donnent de bien meilleurs résultats.
Démontez votre Xbox 360 en toute simplicité
Bien que le démontage d'une Xbox 360 puisse paraître intimidant, c'est en réalité un processus simple. La majorité de la procédure consiste à retirer les différentes plaques qui protègent les composants internes. Une fois que vous avez accès à la carte mère et aux composants, vous pouvez effectuer presque toutes les réparations ou modifications souhaitées en quelques étapes simples.
